Создание детали от буровой установки

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

Произвести расходные запчасти для буровой установки по прокладке тоннеля метро.

Решение

Проведено 3D‑сканирование изделий, создана CAD‑модель для производства и произведены детали путем металлического литья с "закладными" с последующей мехобработкой.

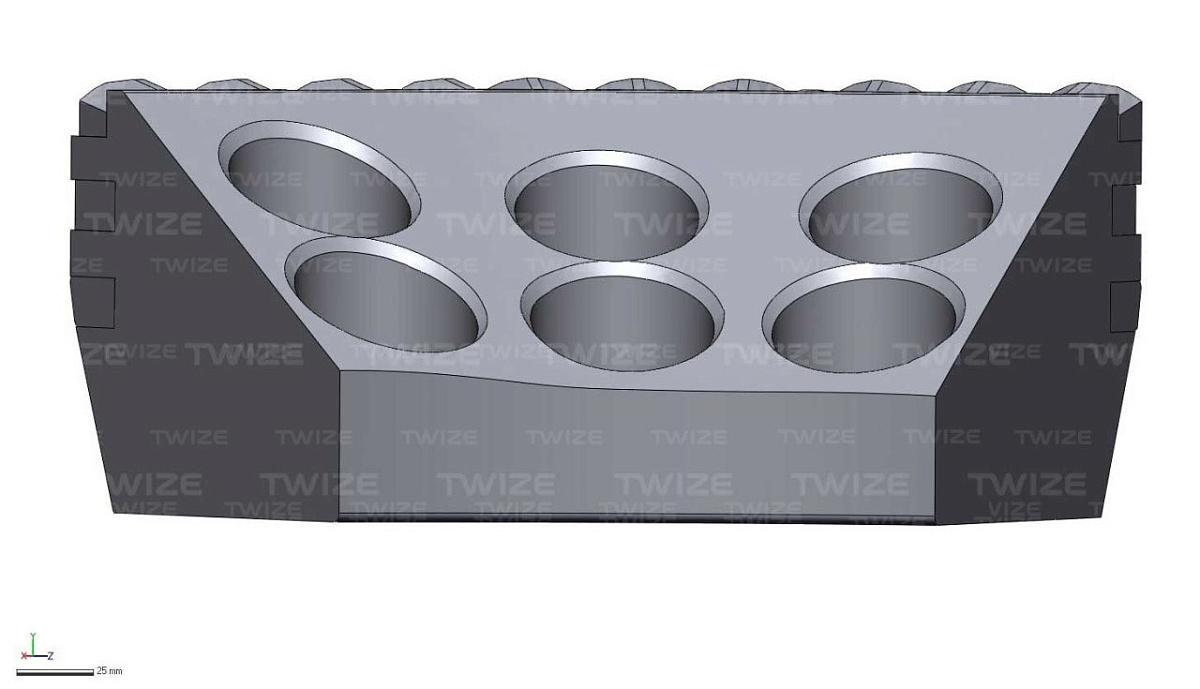

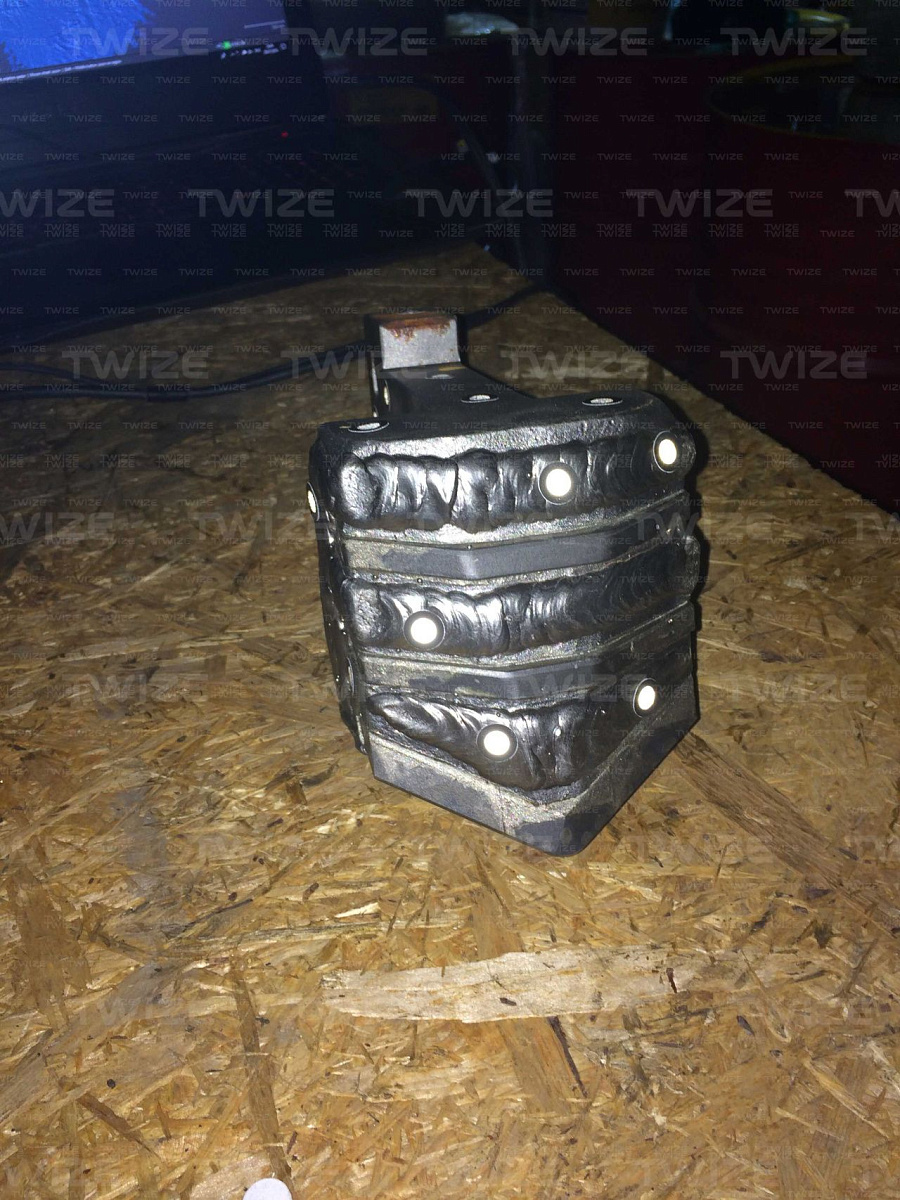

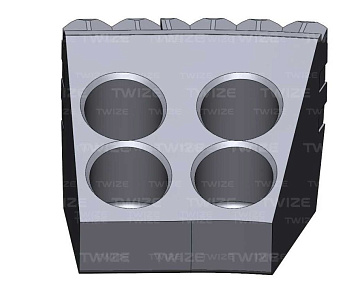

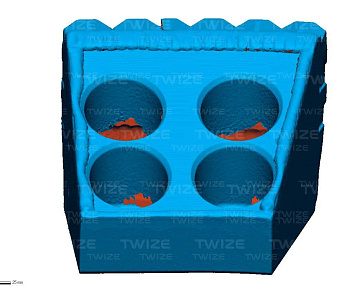

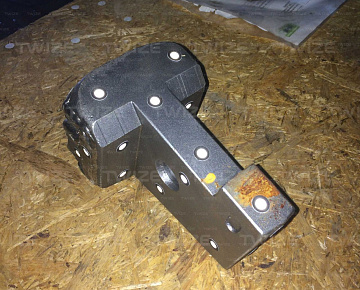

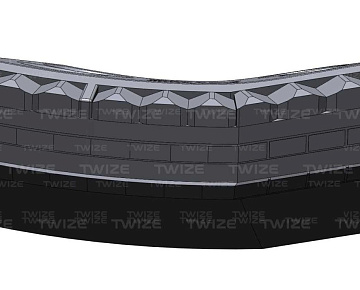

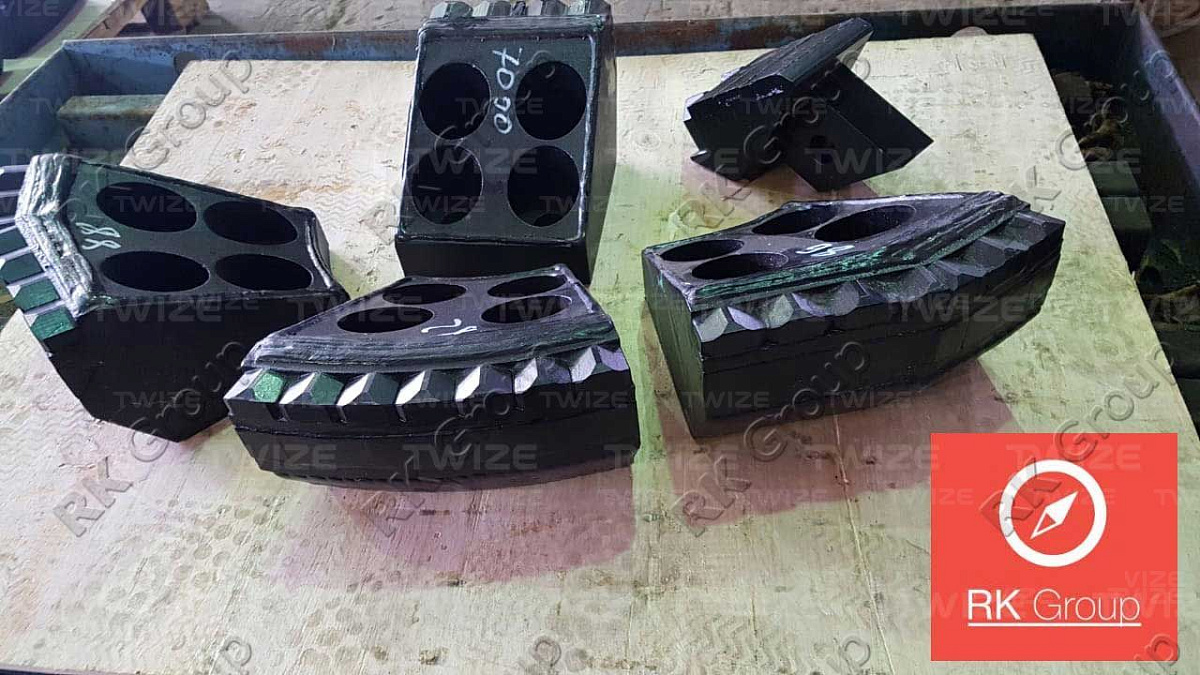

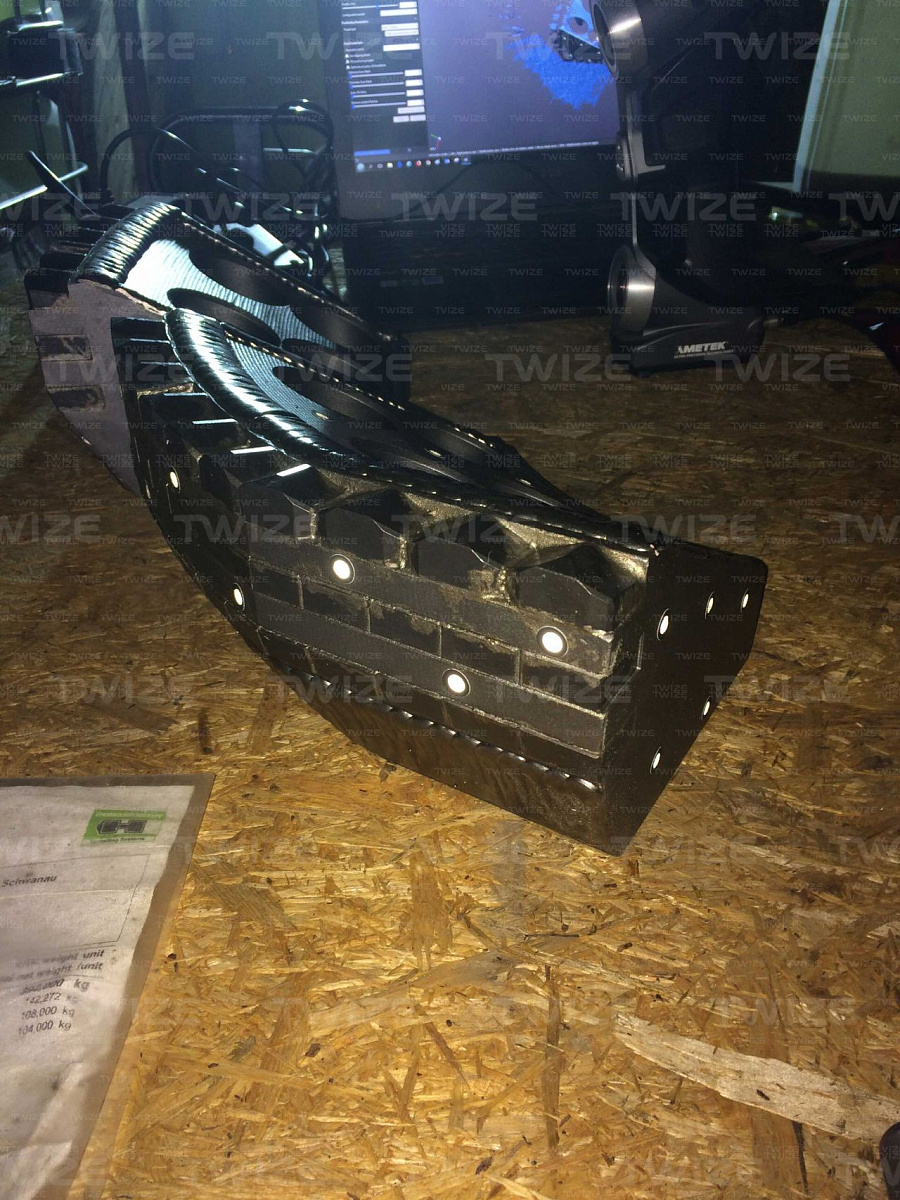

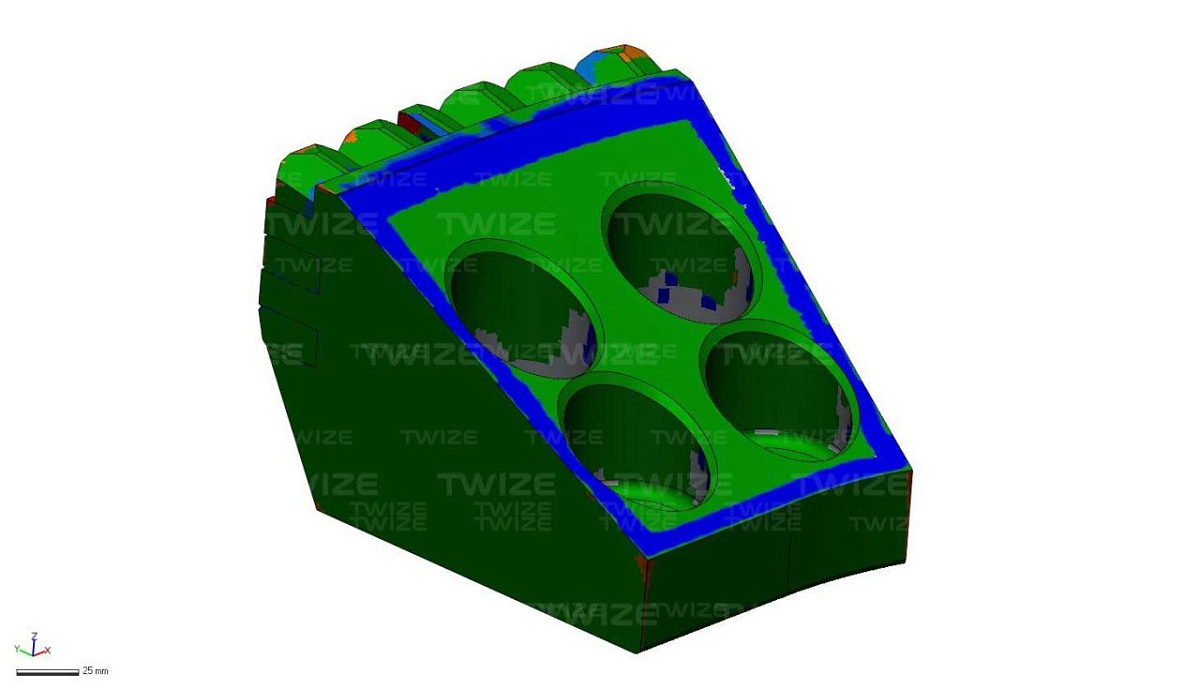

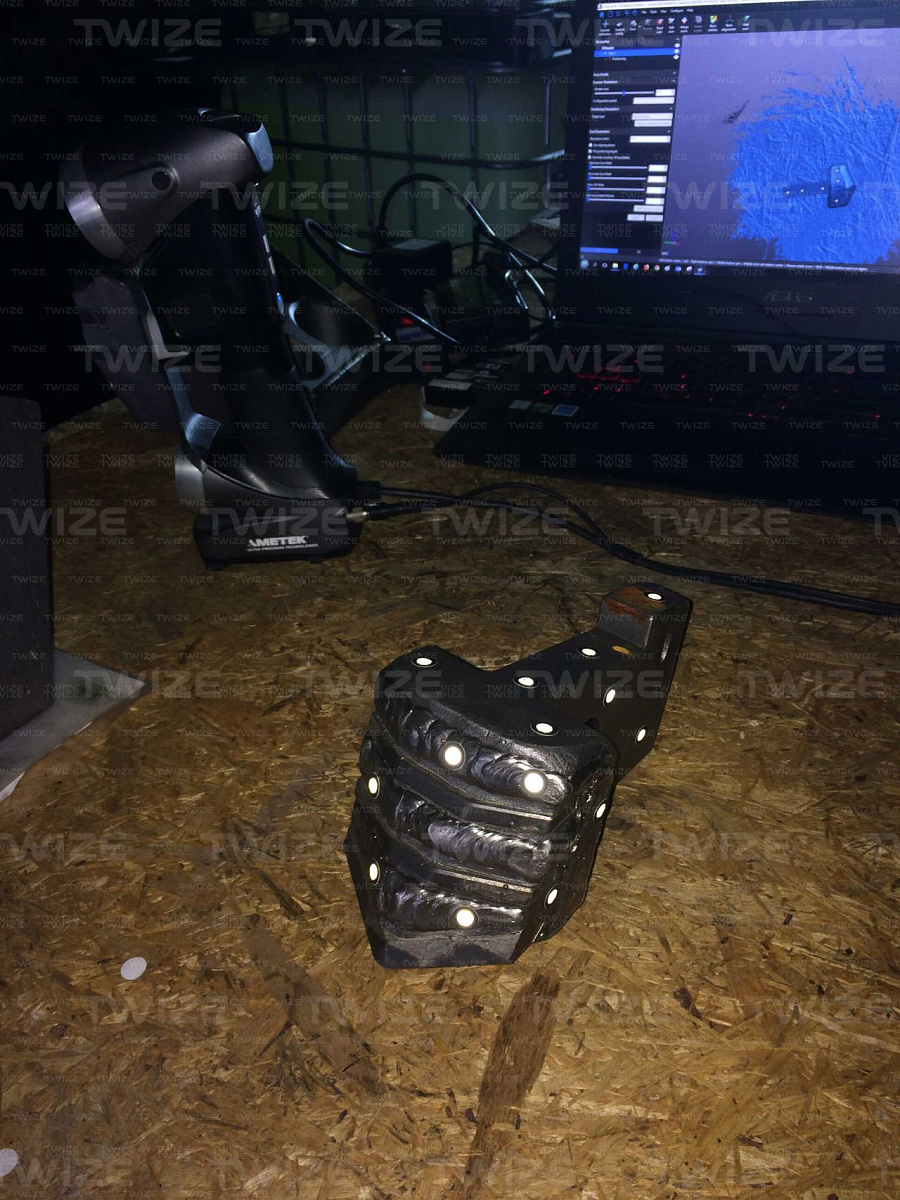

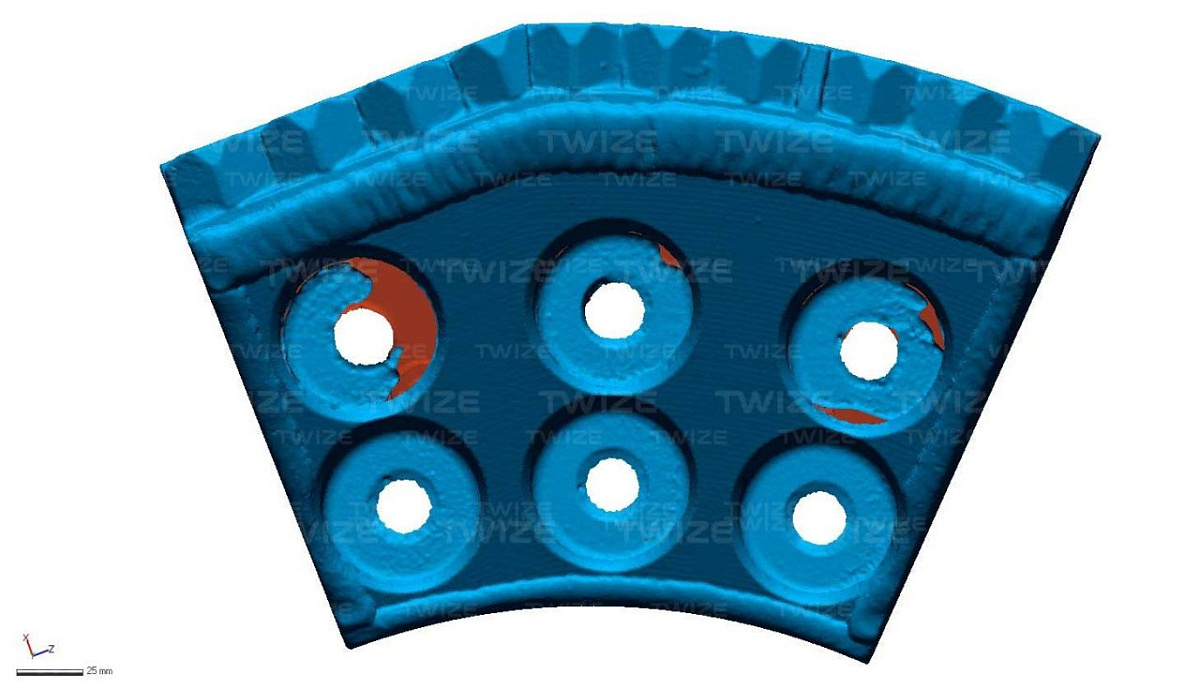

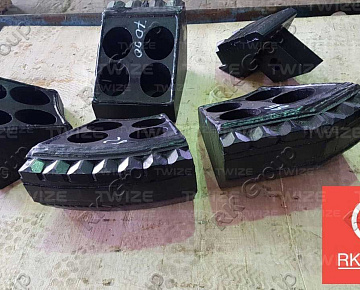

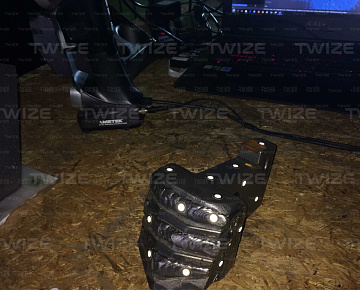

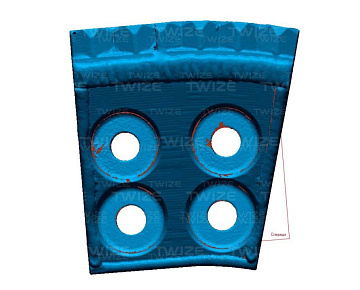

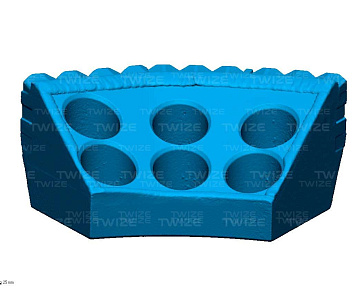

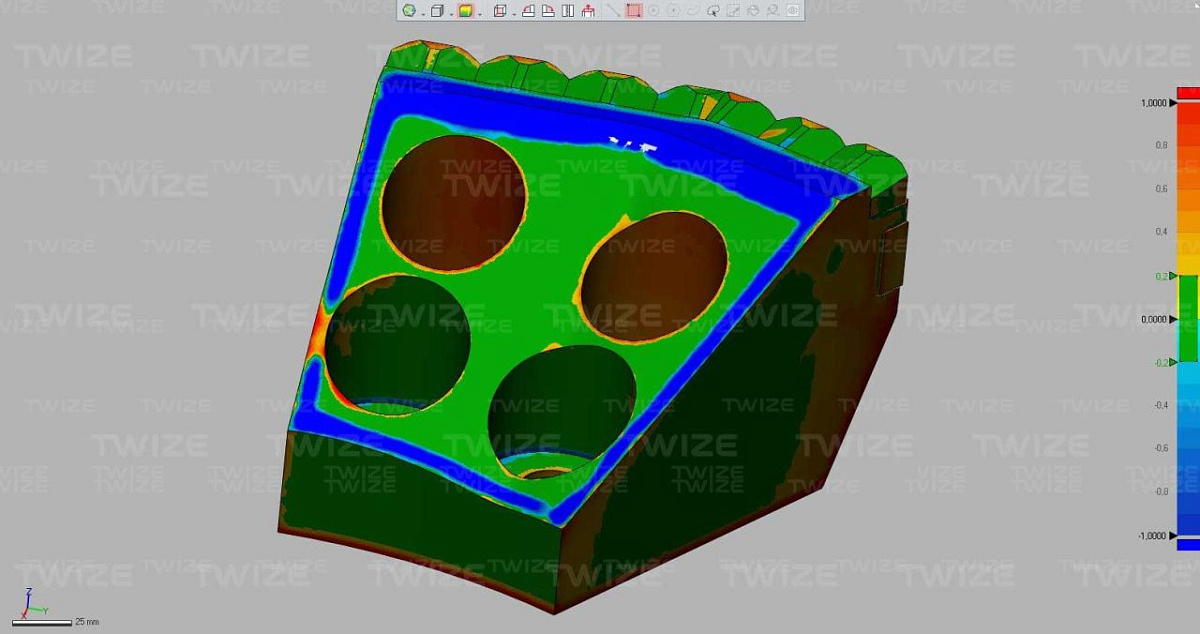

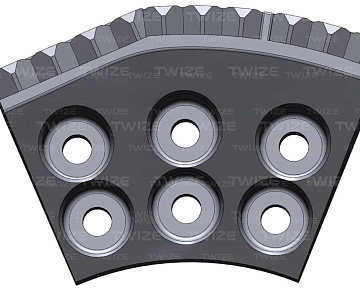

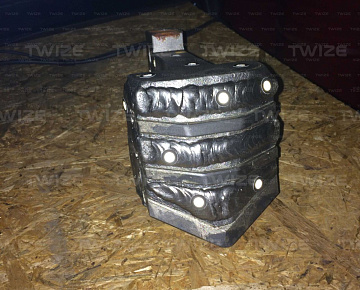

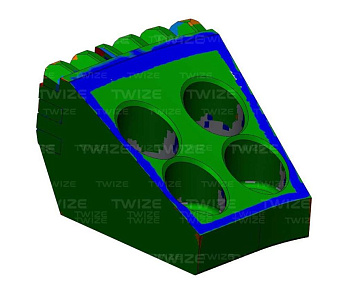

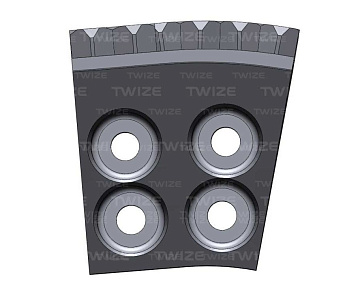

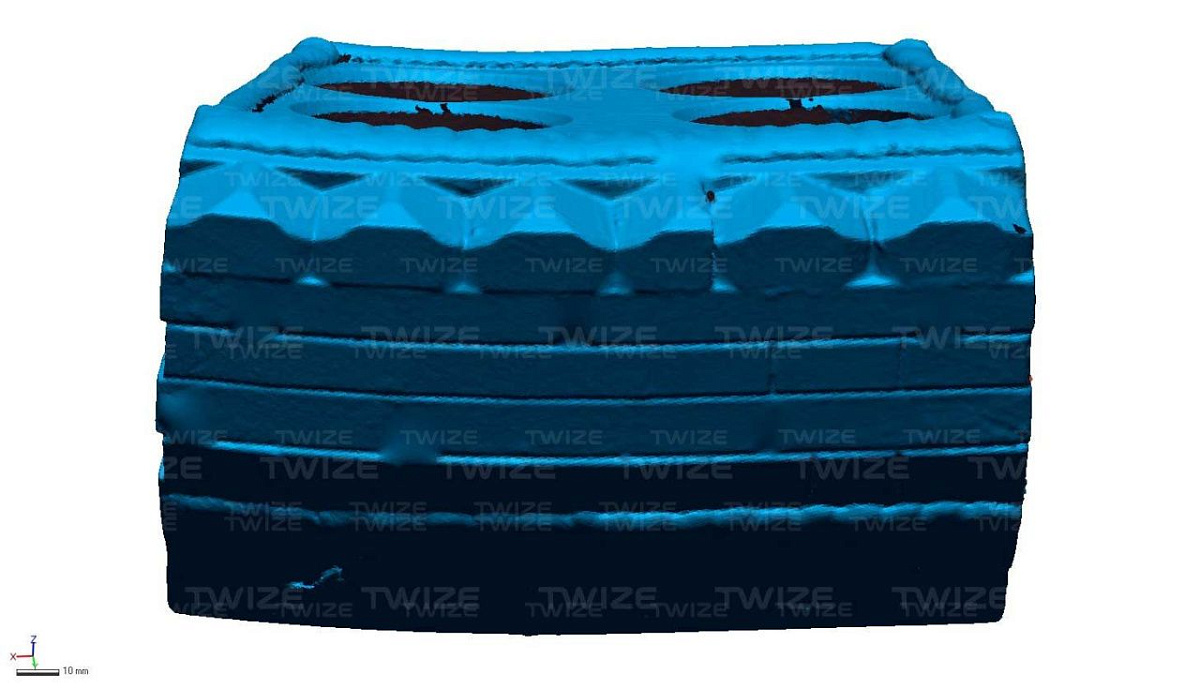

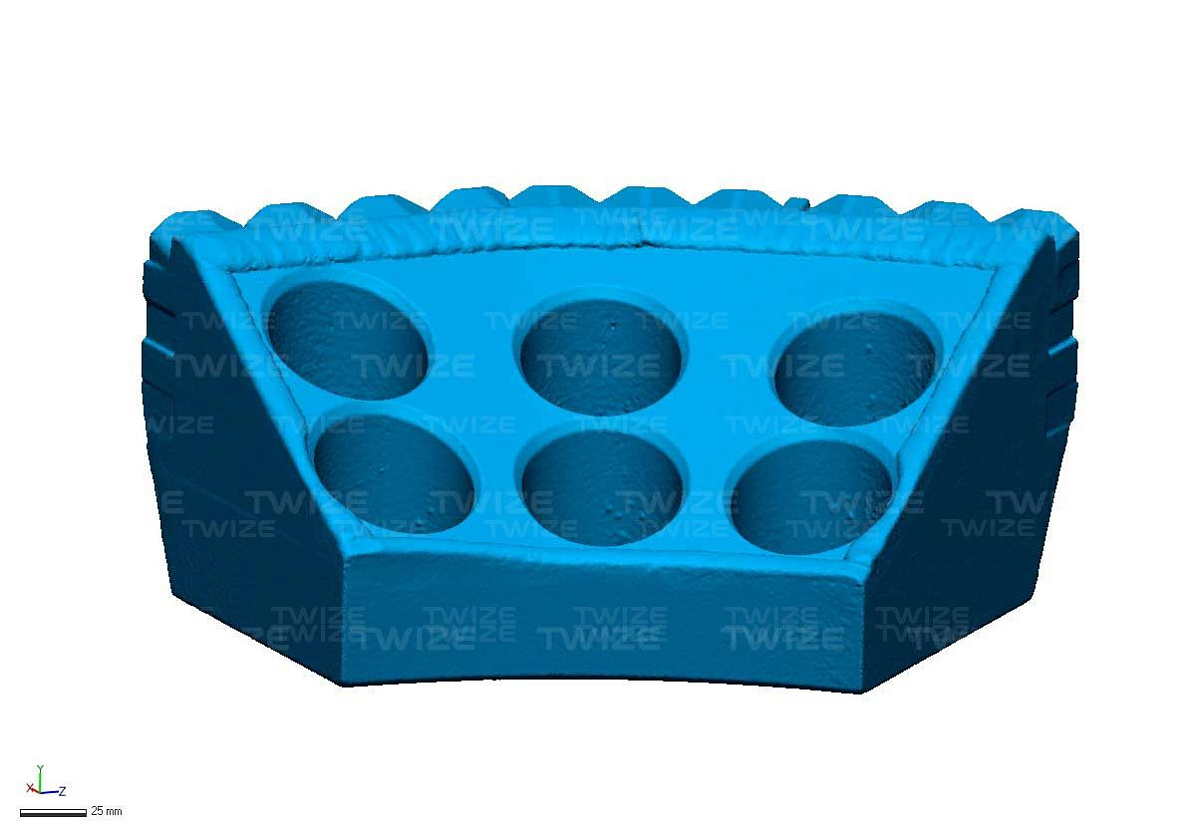

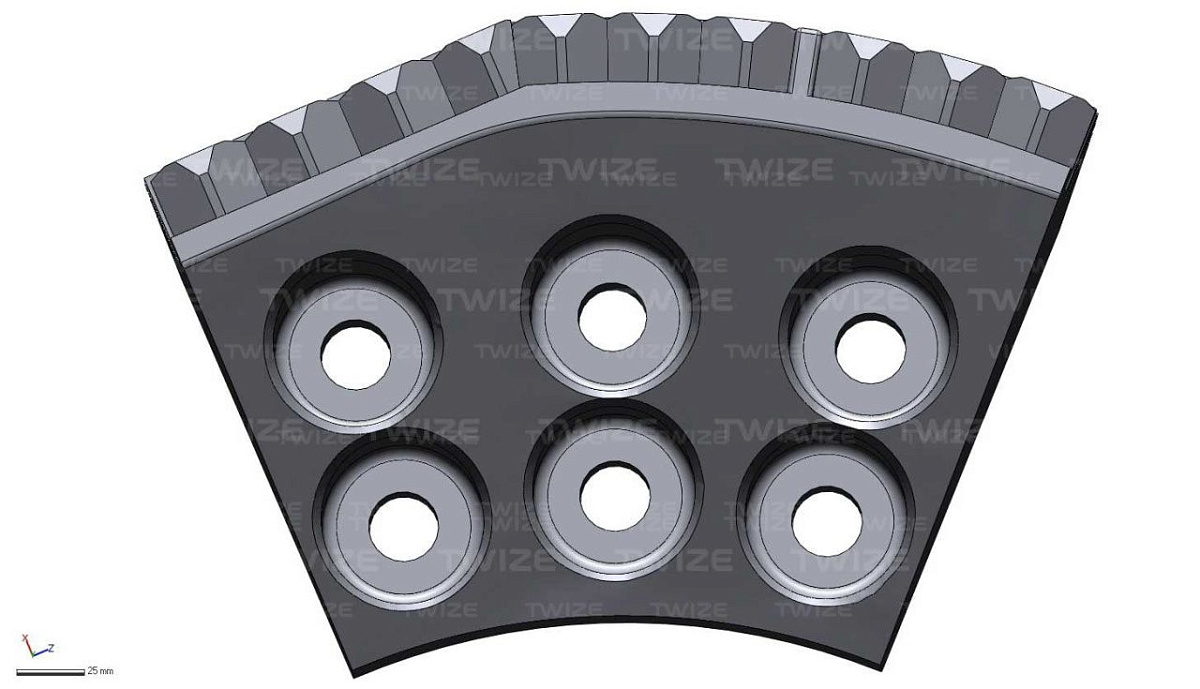

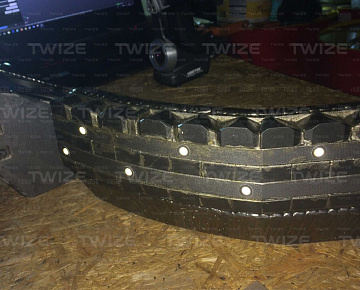

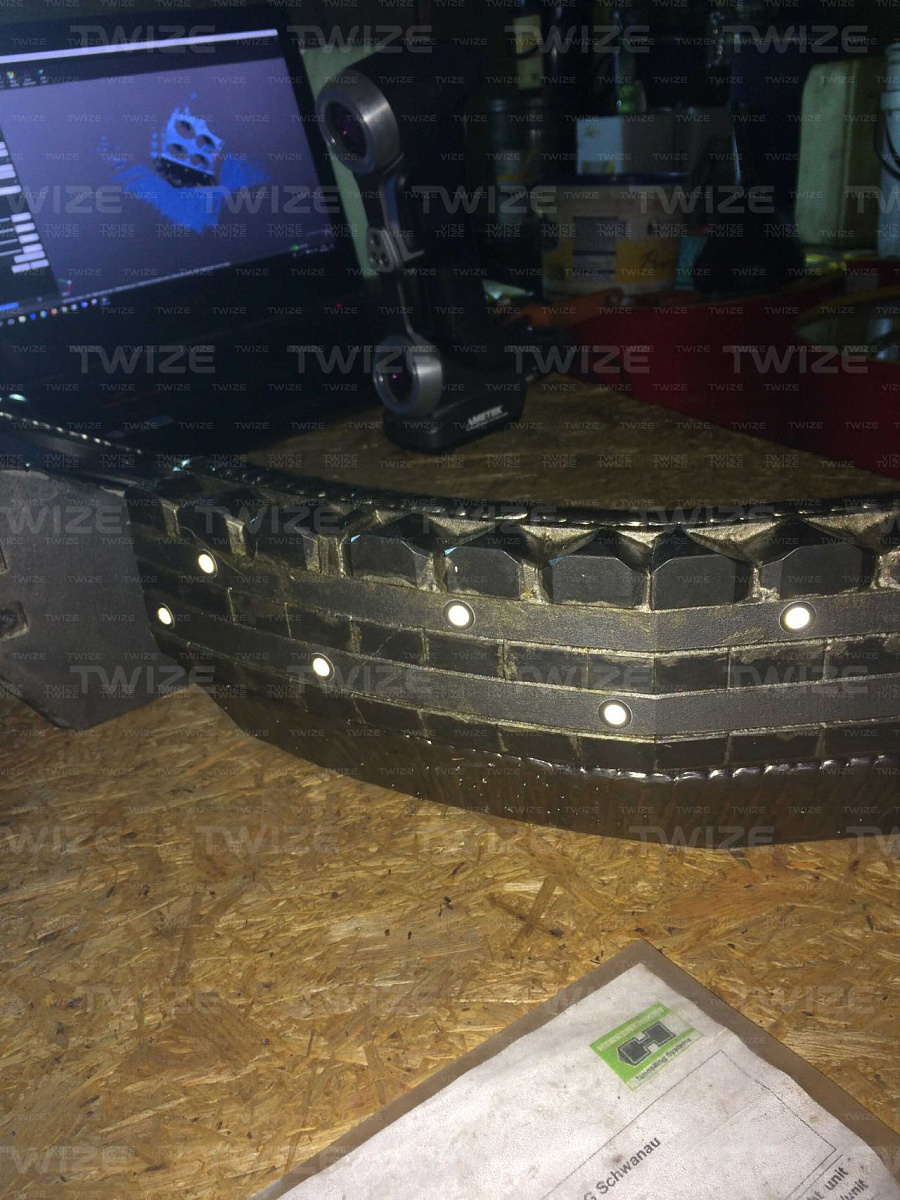

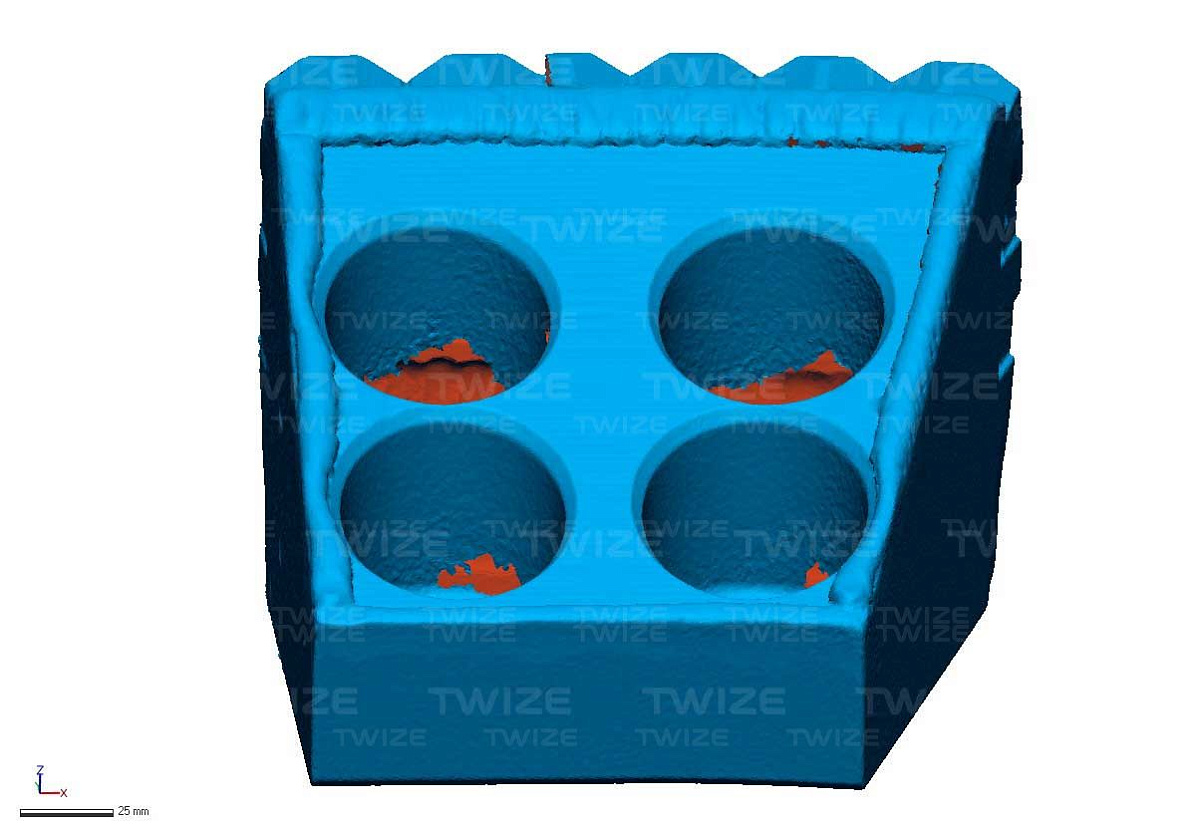

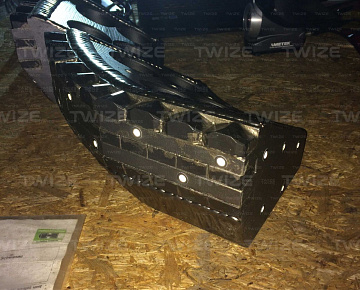

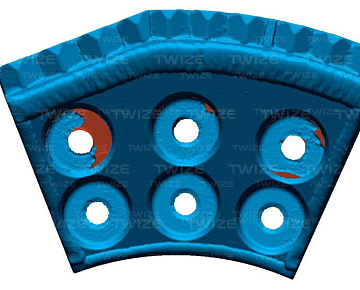

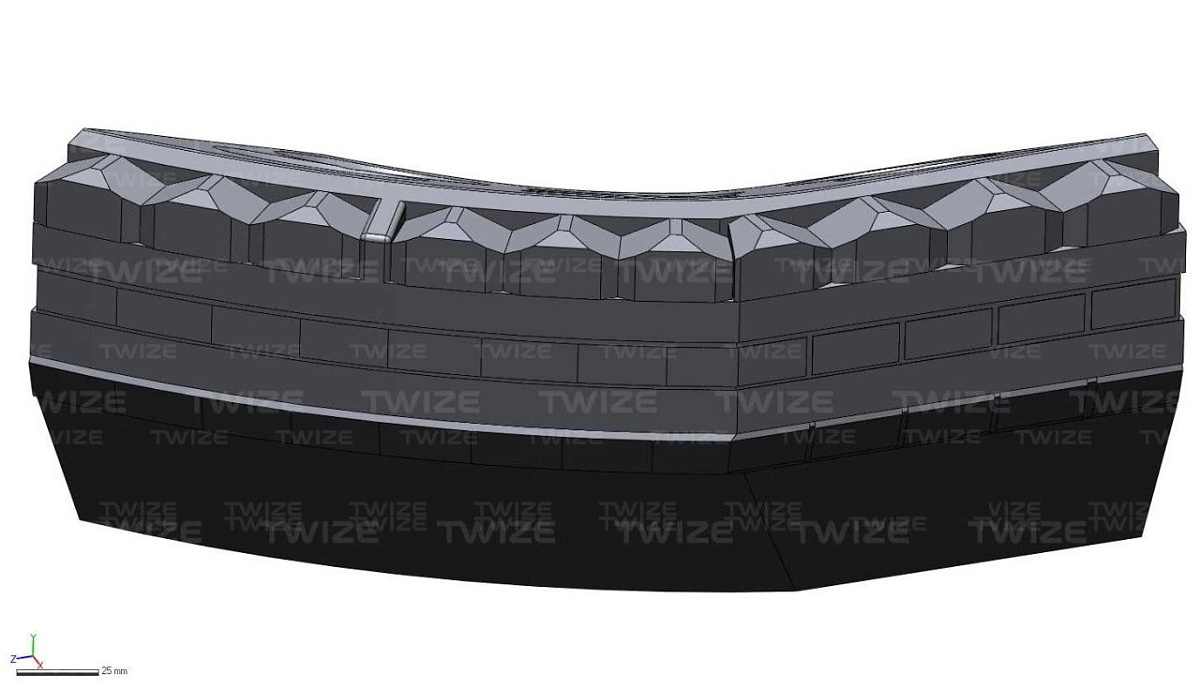

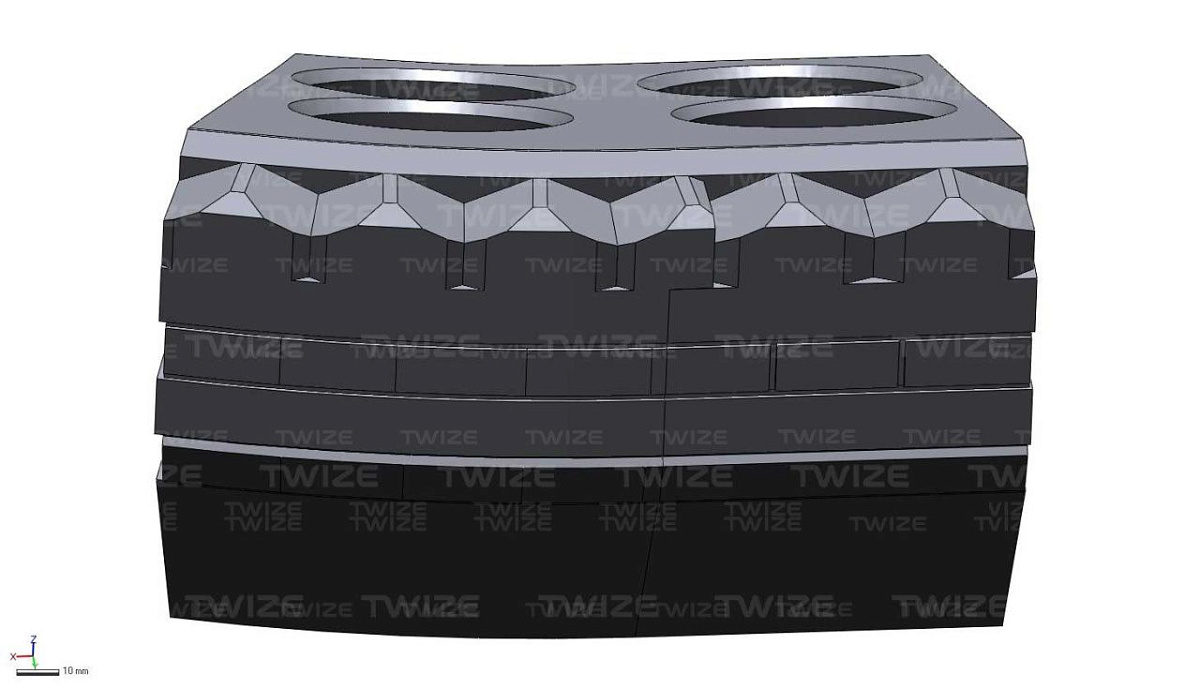

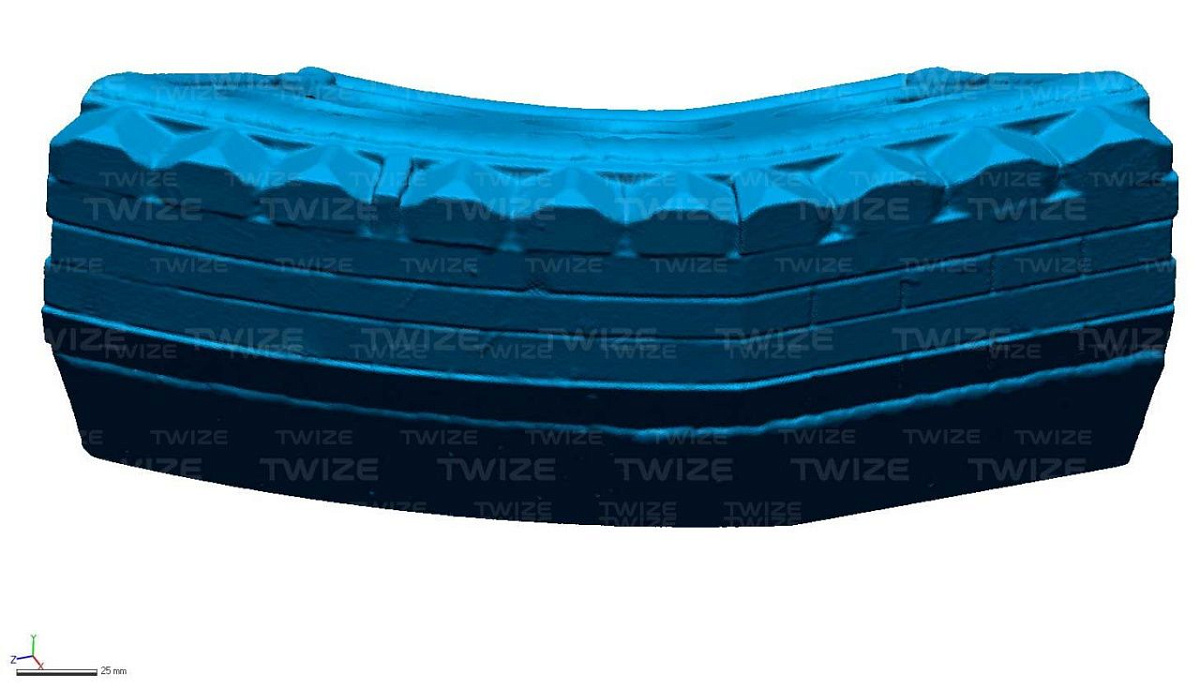

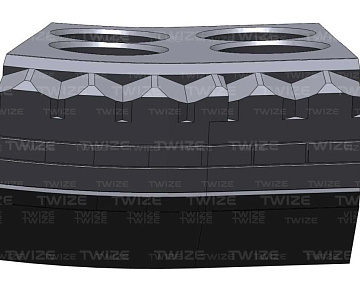

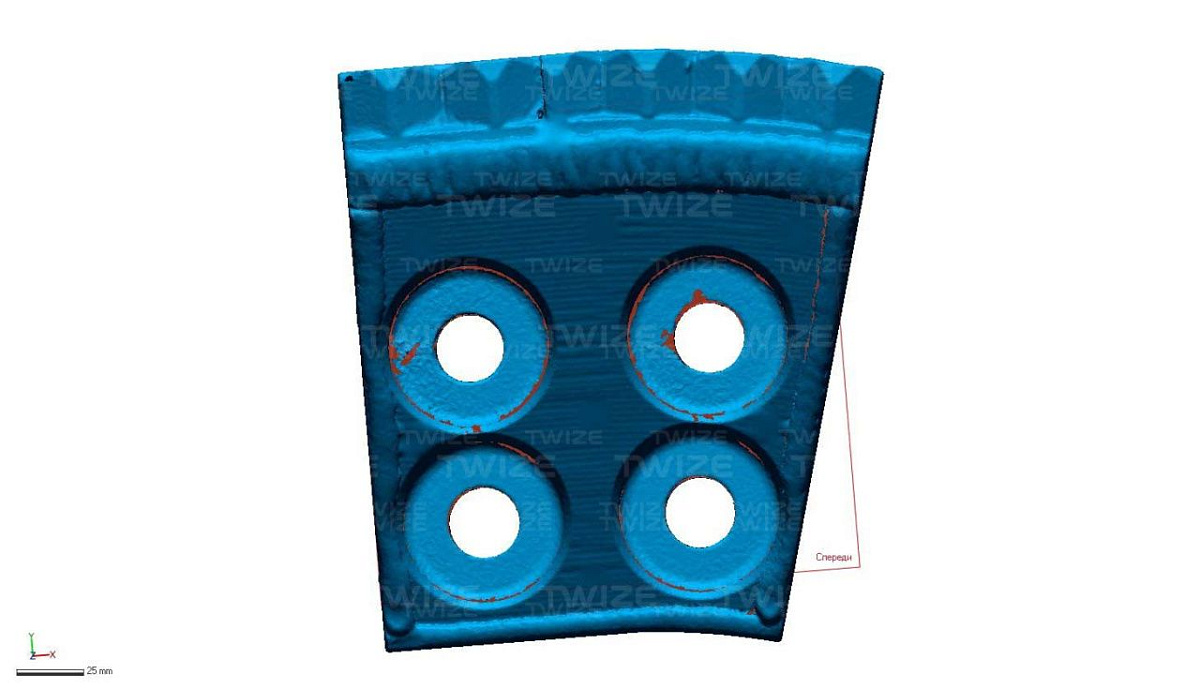

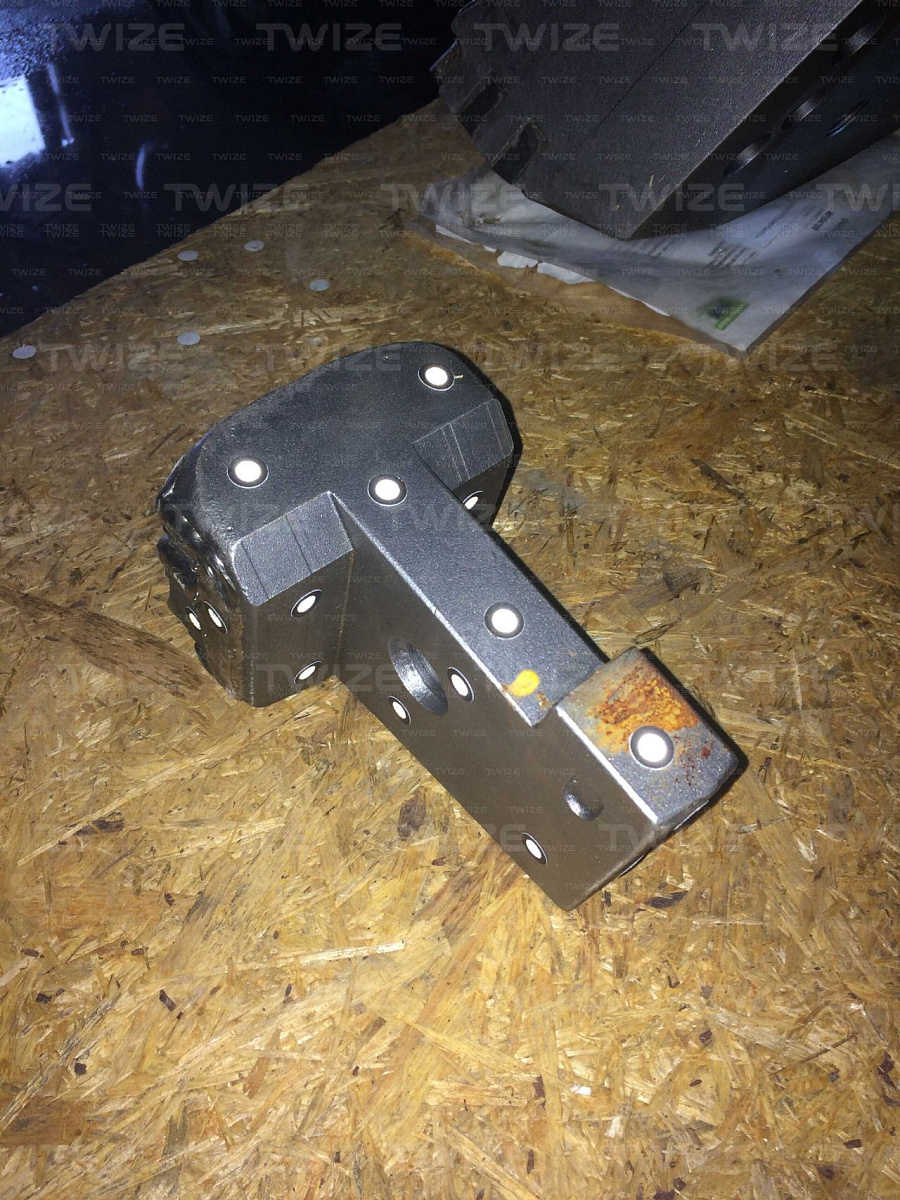

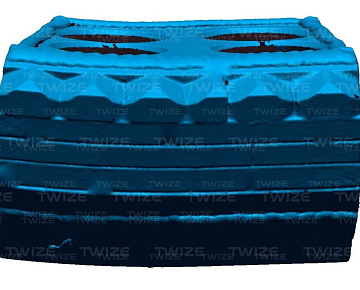

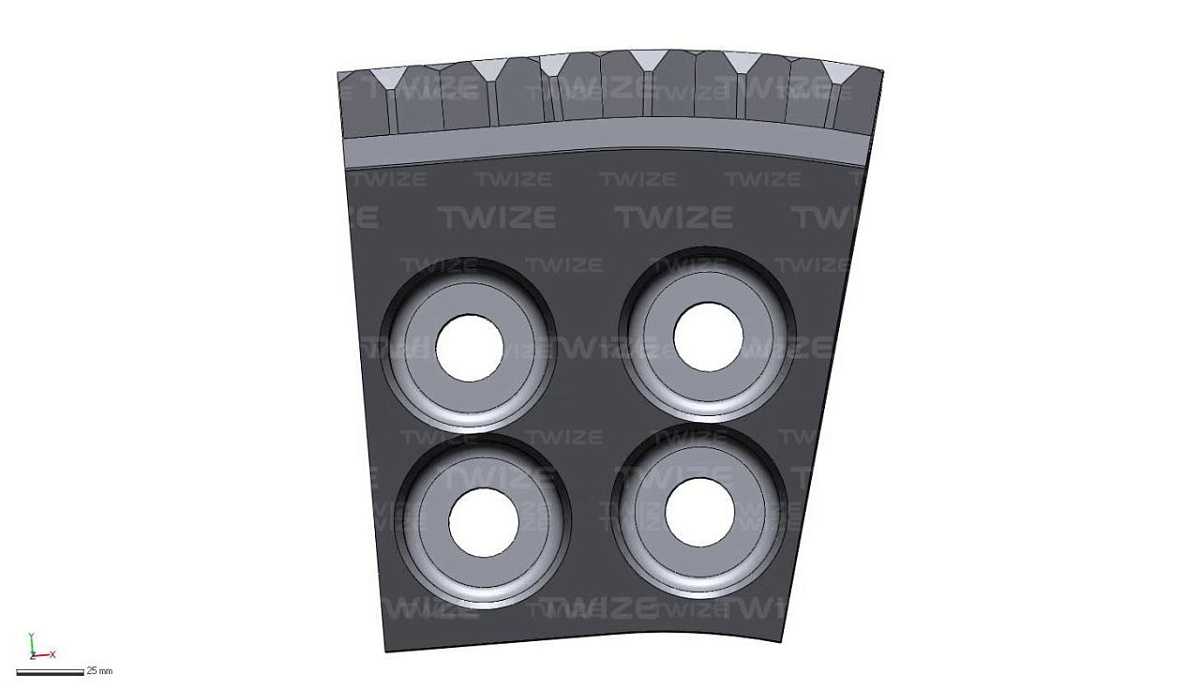

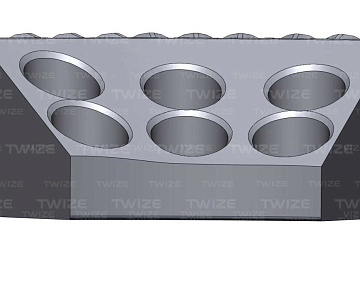

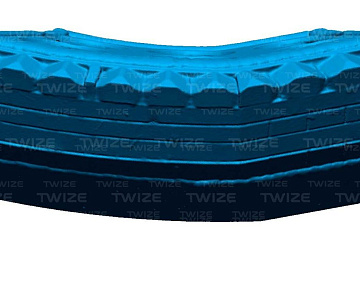

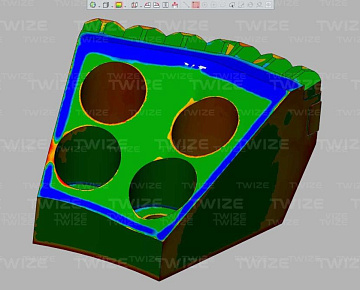

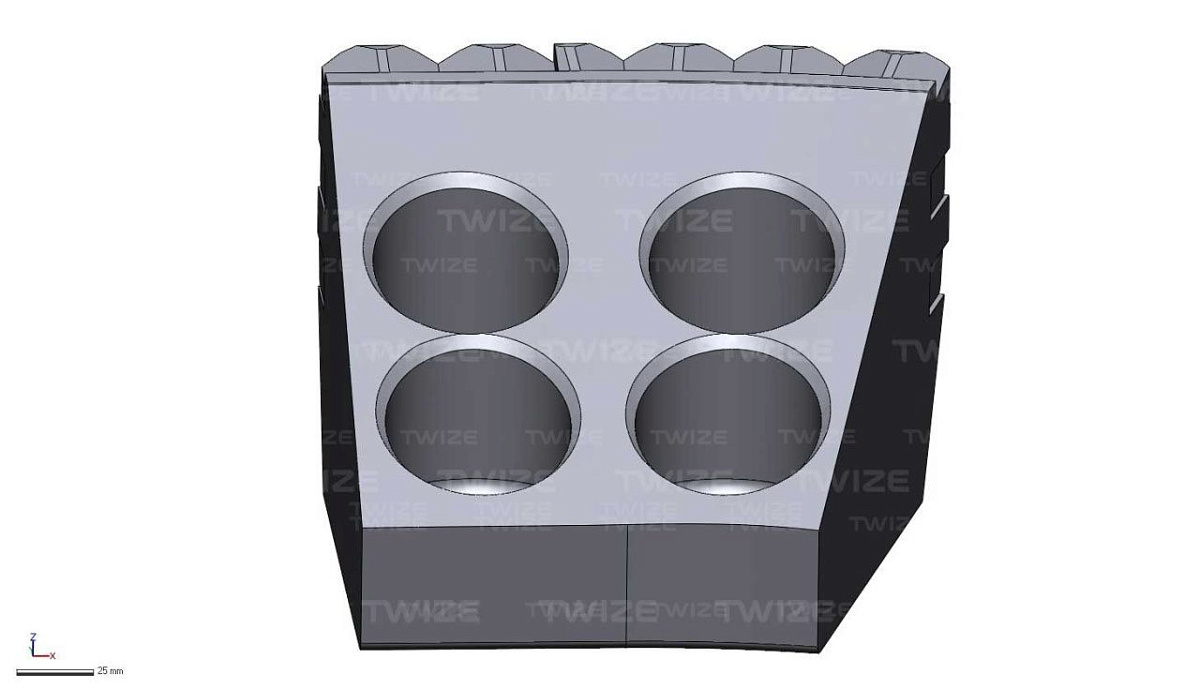

Создание детали от буровой установки - вид 1 Облако точек (вид 1) Увеличить Создание детали от буровой установки - вид 2 Процесс 3D-сканирования (фото 1) Увеличить Создание детали от буровой установки - вид 3 Процесс 3D-сканирования (фото 2) Увеличить Создание детали от буровой установки - вид 4 Процесс 3D-сканирования (фото 3) Увеличить Создание детали от буровой установки - вид 5 Процесс 3D-сканирования (фото 4) Увеличить Создание детали от буровой установки - вид 6 Процесс 3D-сканирования (фото 5) Увеличить Создание детали от буровой установки - вид 7 Изделия Увеличить Создание детали от буровой установки - вид 8 Полигональная 3D‑модель изделий (вид 1) Увеличить Создание детали от буровой установки - вид 9 Полигональная 3D‑модель изделий (вид 2) Увеличить Создание детали от буровой установки - вид 10 Полигональная 3D‑модель изделий (вид 3) Увеличить Создание детали от буровой установки - вид 11 3D‑модель изделий (вид 1) Увеличить Создание детали от буровой установки - вид 12 3D‑модель изделий (вид 2) Увеличить Создание детали от буровой установки - вид 13 3D‑модель изделий (вид 3) Увеличить Создание детали от буровой установки - вид 14 Полигональная 3D‑модель изделий (вид 4) Увеличить Создание детали от буровой установки - вид 15 3D‑модель изделий (вид 4) Увеличить Создание детали от буровой установки - вид 16 Полигональная 3D‑модель изделий (вид 5) Увеличить Создание детали от буровой установки - вид 17 3D‑модель изделий (вид 5) Увеличить Создание детали от буровой установки - вид 18 Полигональная 3D‑модель изделий (вид 6) Увеличить Создание детали от буровой установки - вид 19 3D‑модель изделий (вид 5) Увеличить Создание детали от буровой установки - вид 20 Облако точек (вид 2) Увеличить
  • 1 этап

    3D‑cканирование

    3D‑сканер:

    Creaform HandySCAN700

    Тип сканера:

    портативный лазерный

    Результат 3D‑сканирования:

    полигональная 3D‑модель изделий

    Габаритные размеры объекта 3D‑сканирования:

    350х250х200мм

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    1 час

    Формат файла:

    .STL

  • 2 этап

    3D‑моделирование

    Используемое ПО:

    Geomagic Design X

    Используемые данные:

    облако точек в формате .STL

    Результат работы:

    твердотельная CAD модель

    Формат файла:

    .x_t, .igs, .stp
