Разработка освещения и звука для актового зала

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

Провести анализ геометрических и акустических особенностей помещения с помощью программных средств аналитики.

Решение

Проведено 3D‑сканирование актового зала с последующим преобразованием результатов сканирования в полигональную 3D‑модель.

  • 1 этап

    3D‑сканирование

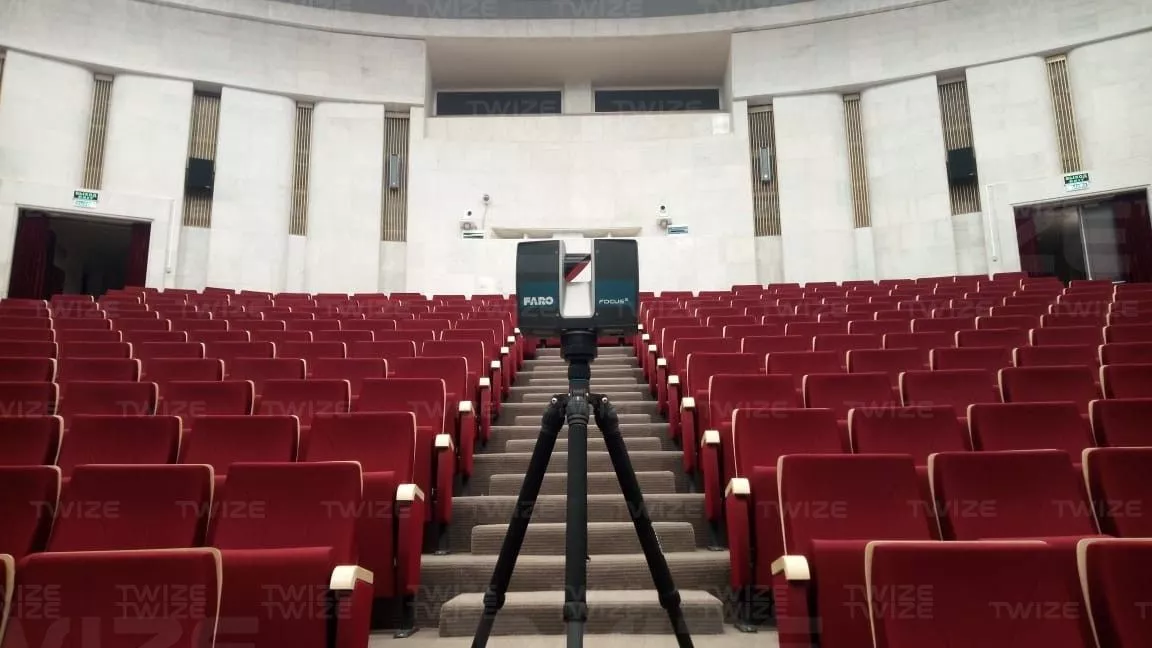

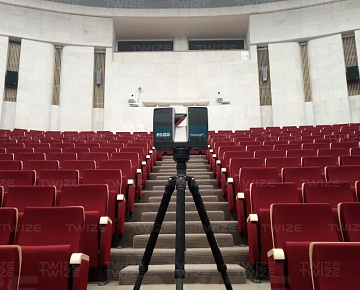

    3D‑сканер:

    Faro Focus S150

    Тип сканера:

    лазерный стационарный

    Габаритные размеры объекта 3D‑сканирования:

    43000 х 51000 х 25000 мм

    Количество установок сканера:

    38 установок

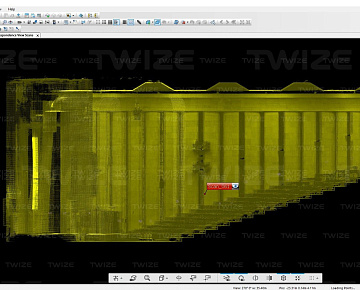

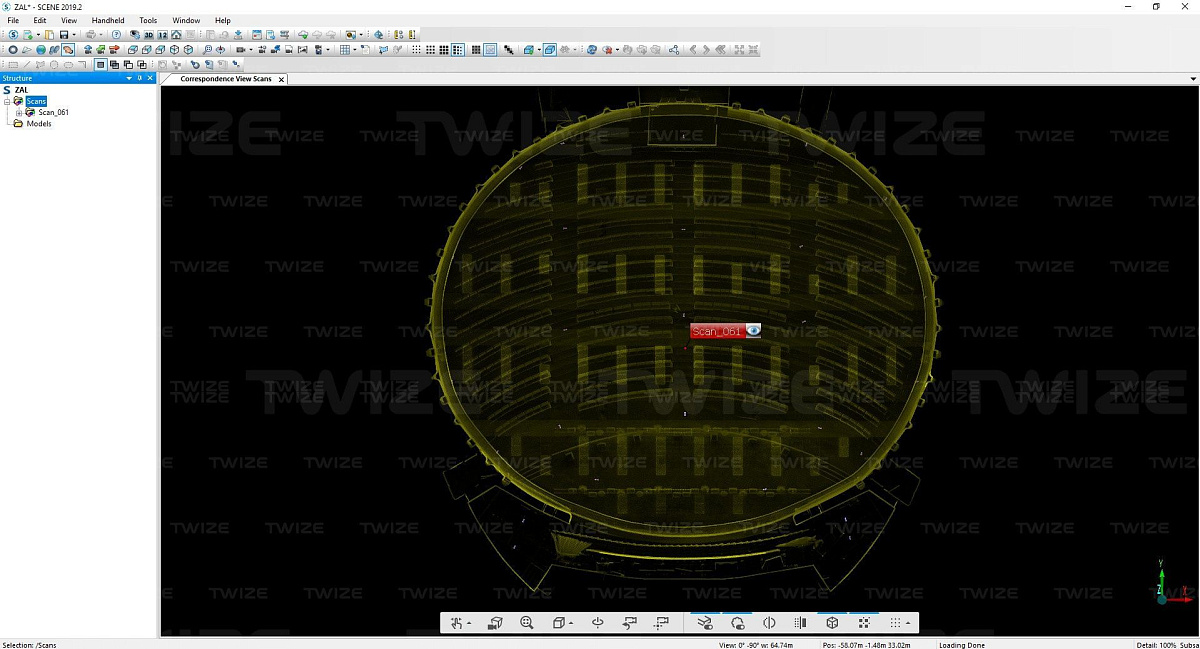

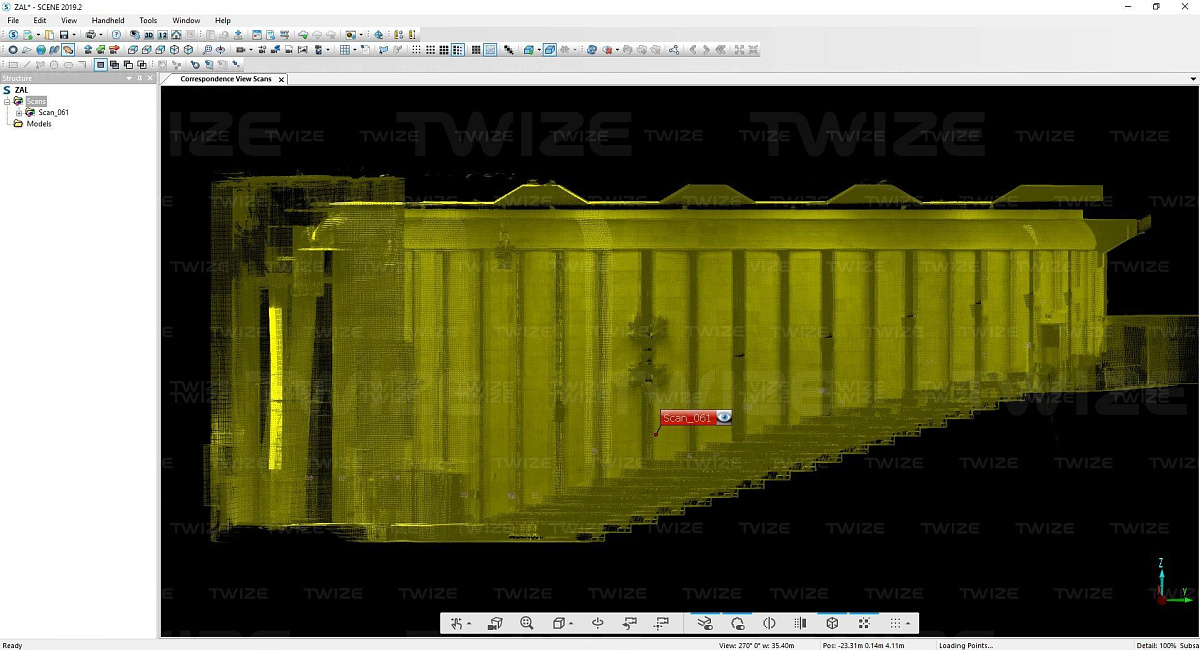

    Используемое ПО:

    FARO SCENE

    Точность данных сканирования:

    3 мм

    Время сканирования:

    1 рабочий день

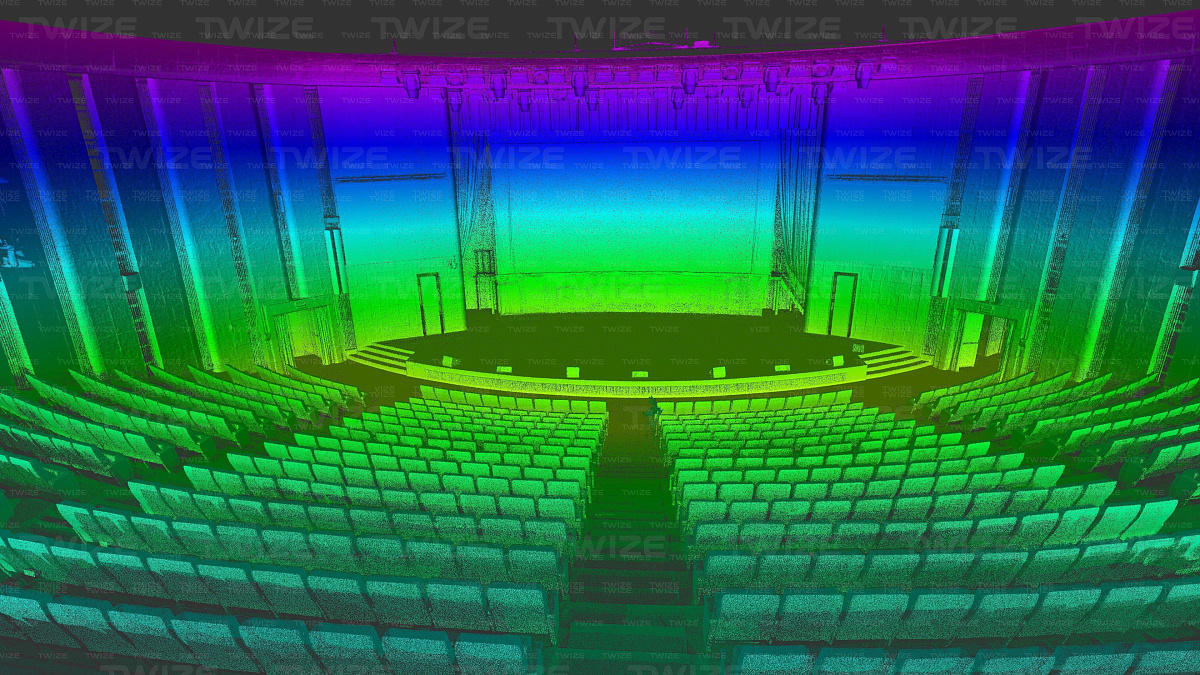

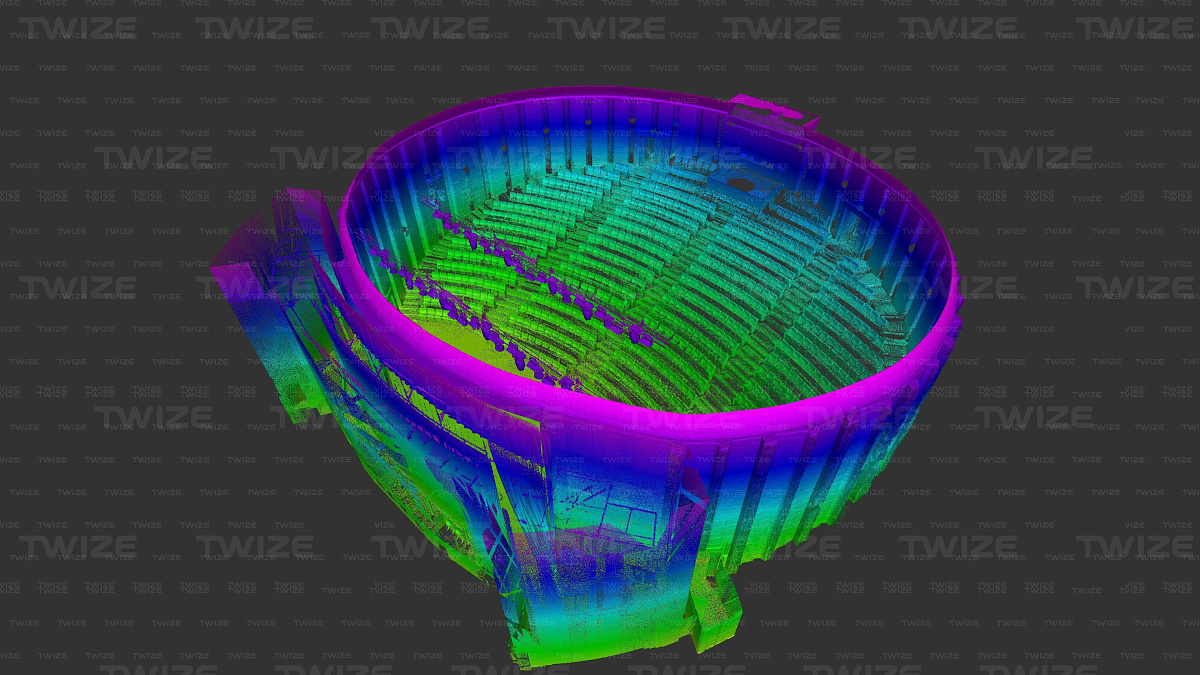

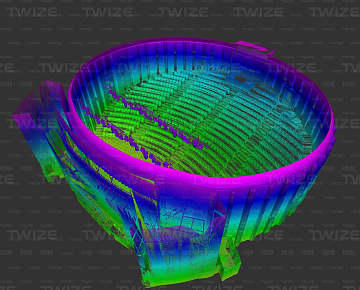

    Результат сканирования:

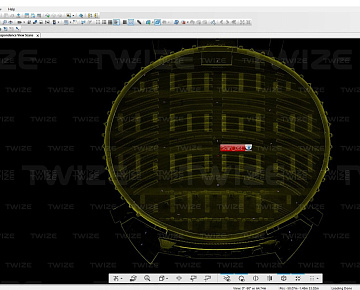

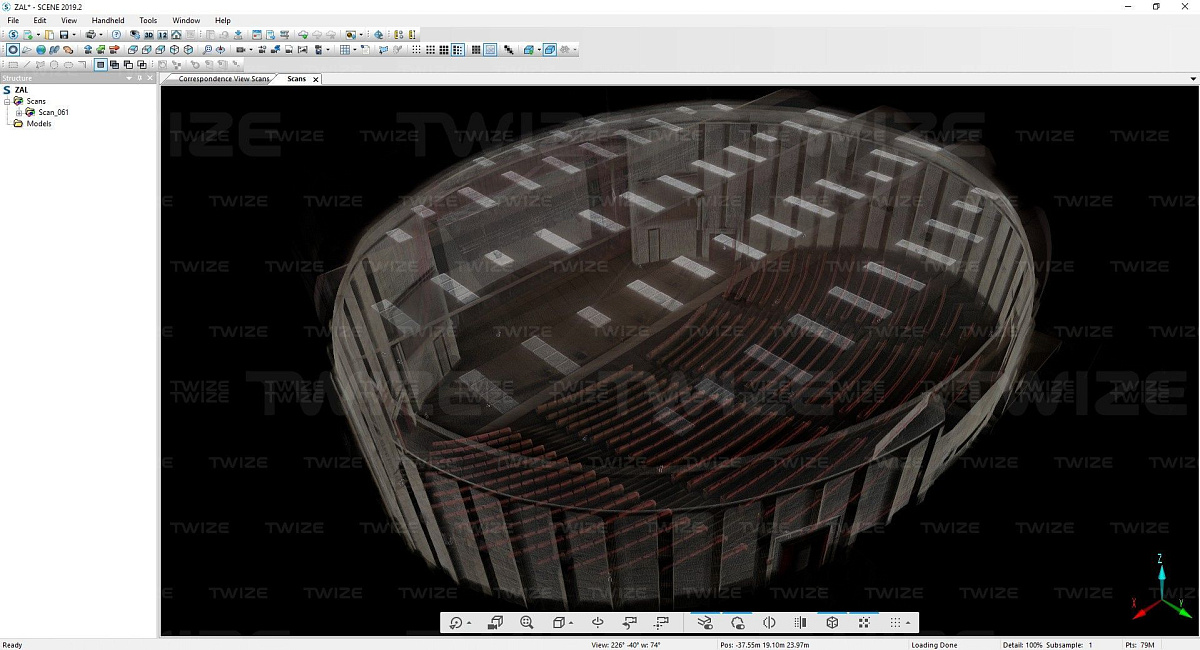

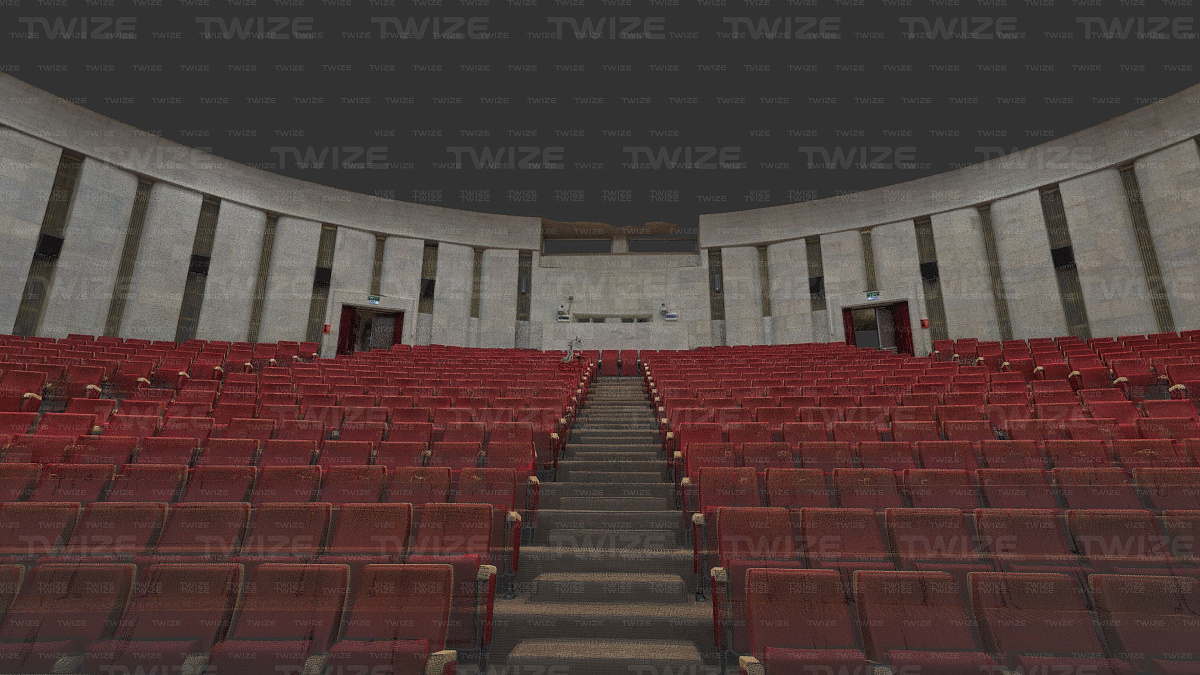

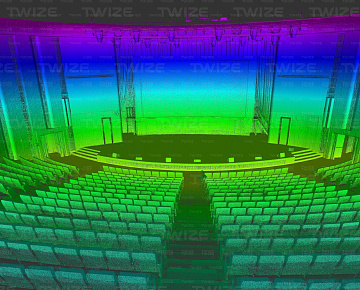

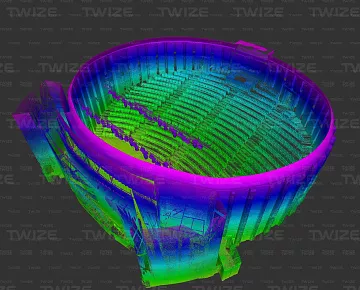

    облако точек актового зала с установками сканера размещенными в единой системе координат

    Формат файла:

    .RCP

  • 2 этап

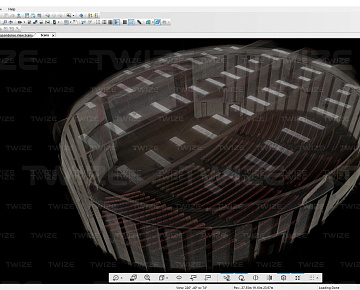

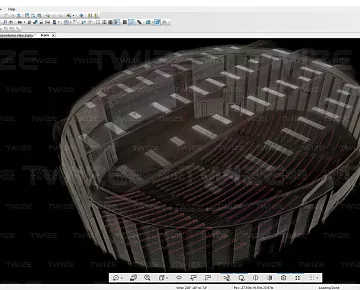

    Преобразование в полигональную 3D‑модель

    Используемое ПО:

    Geomagic WRAP и Autodesk AutoCAD

    Время на подготовку модели:

    1 рабочий день

    Результат работы:

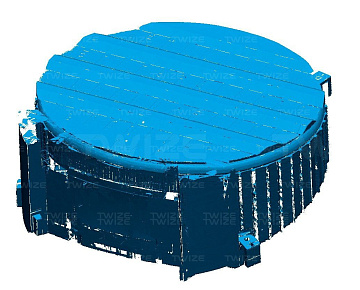

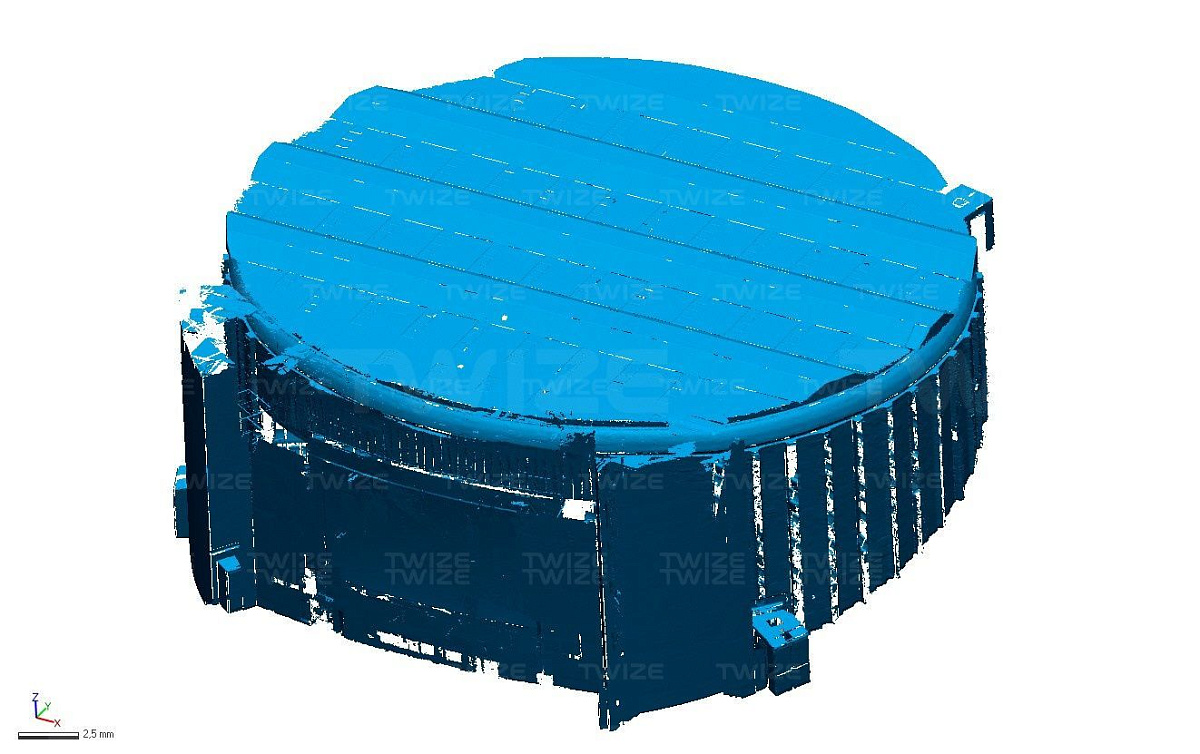

    полигональная 3D‑модель

    Формат файла:

    .STL
