BIM-модель для реставрации церкви

  • ЗD‑сканирование
  • ЗD‑моделирование
  • BIM‑моделирование

Задача

Провести обмер церкви, по сформированному облаку точек создать BIM-модель сооружения для последующей реставрации.

Решение

Использован для замеров 3D‑сканер Faro Focus S 150 и программный комплекс для автоматизированного проектирования REVIT. На основе полученного облака точек построена BIM‑модель церкви.

  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Faro Focus S 150

    Тип сканера:

    портативный лазерный

    Количество стоянок сканера:

    69

    Точность данных сканирования:

    3 мм

    Время на 1 стоянку сканера:

    7 минут

    Общее время сканирования:

    8 часов

    Время на обработку и сведение результатов:

    8 часов

    Используемое ПО:

    Autodesk Recap

    Результат работы:

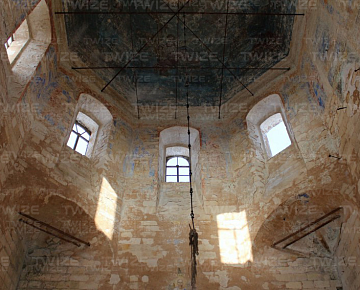

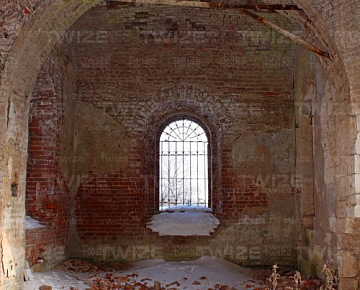

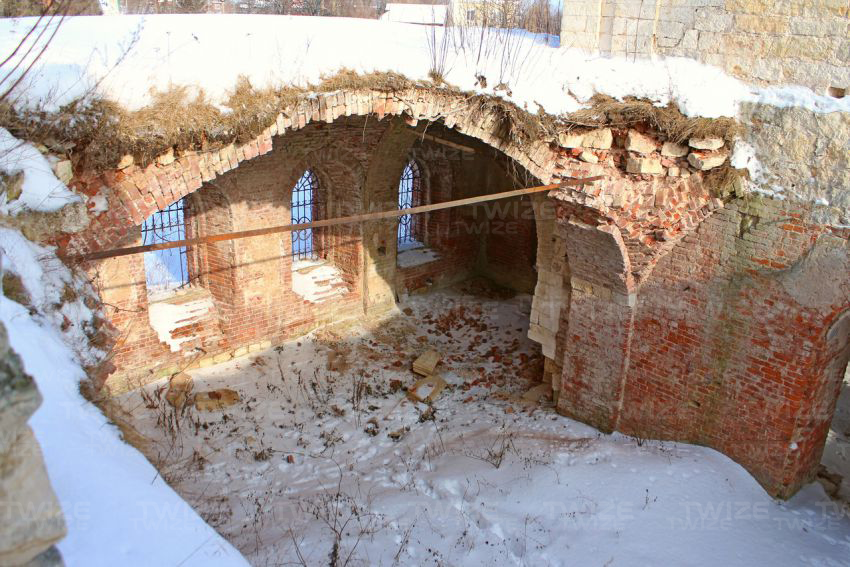

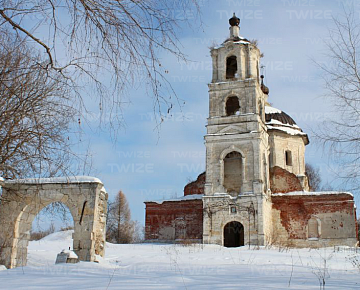

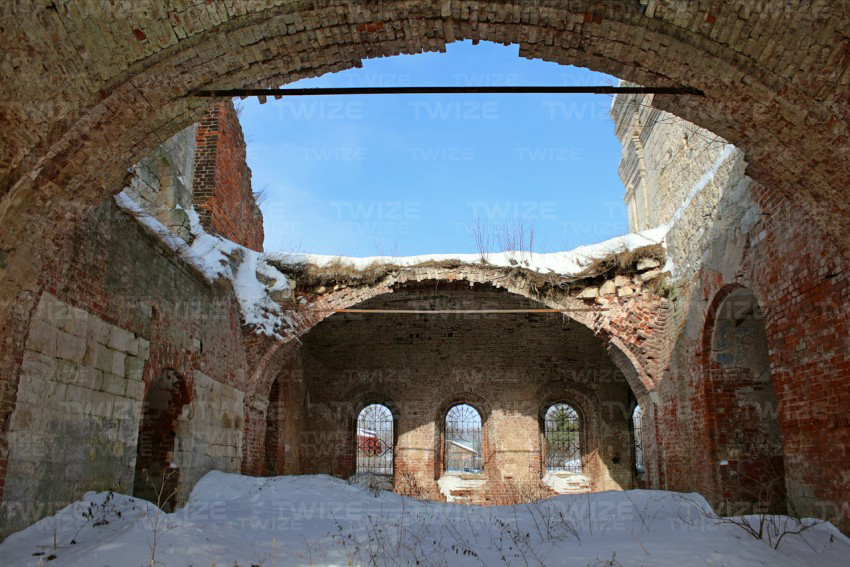

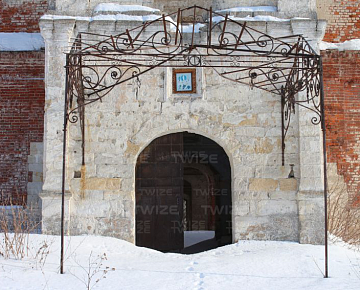

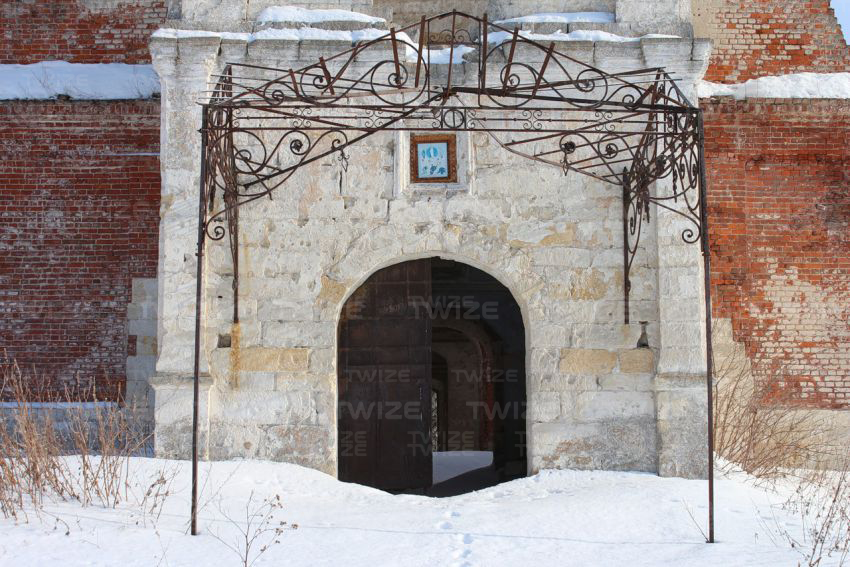

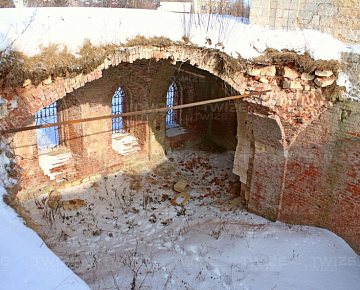

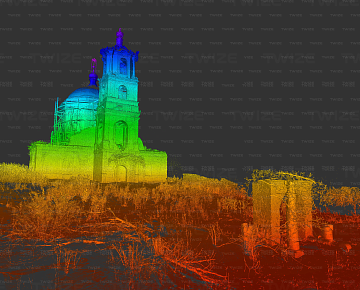

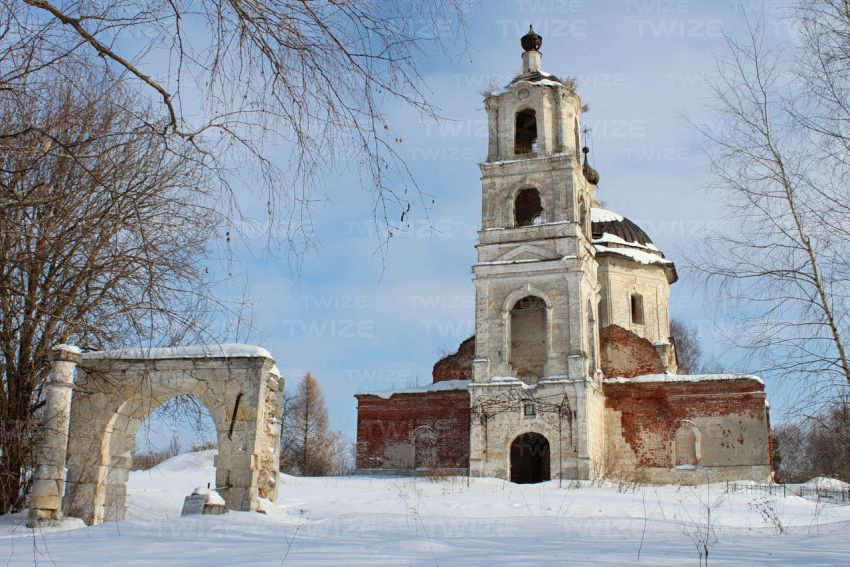

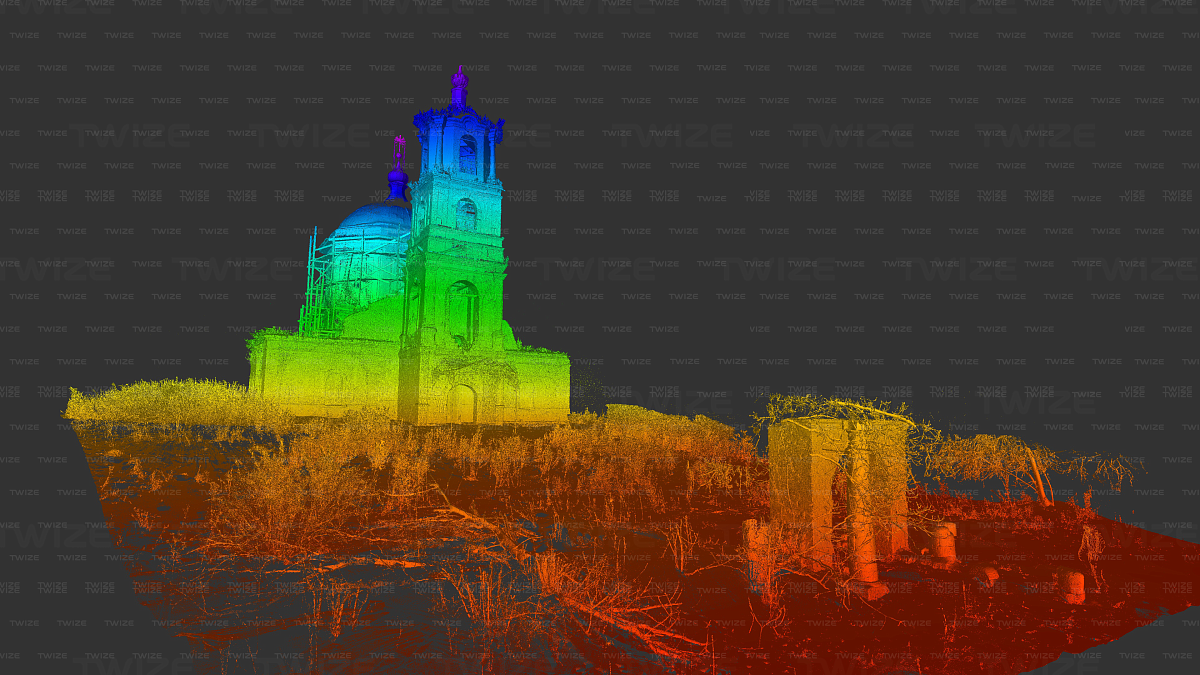

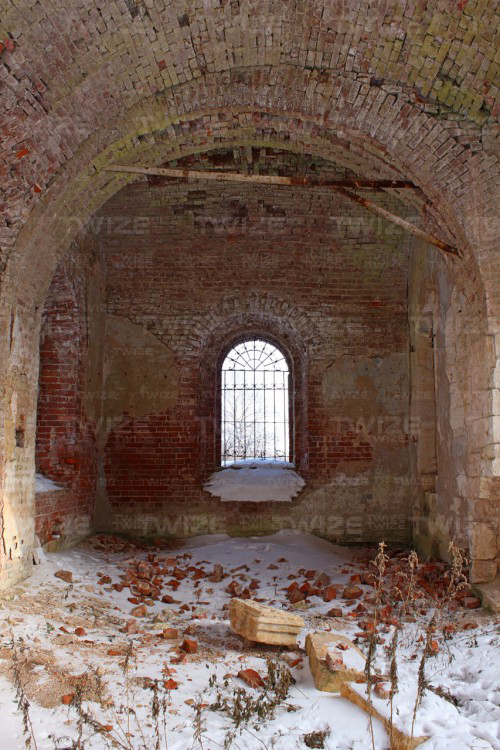

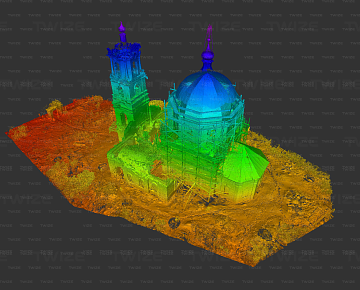

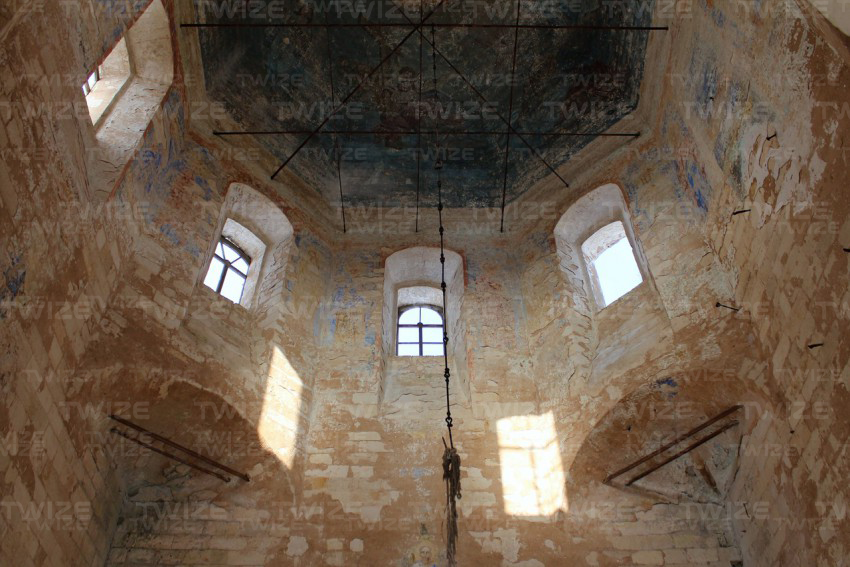

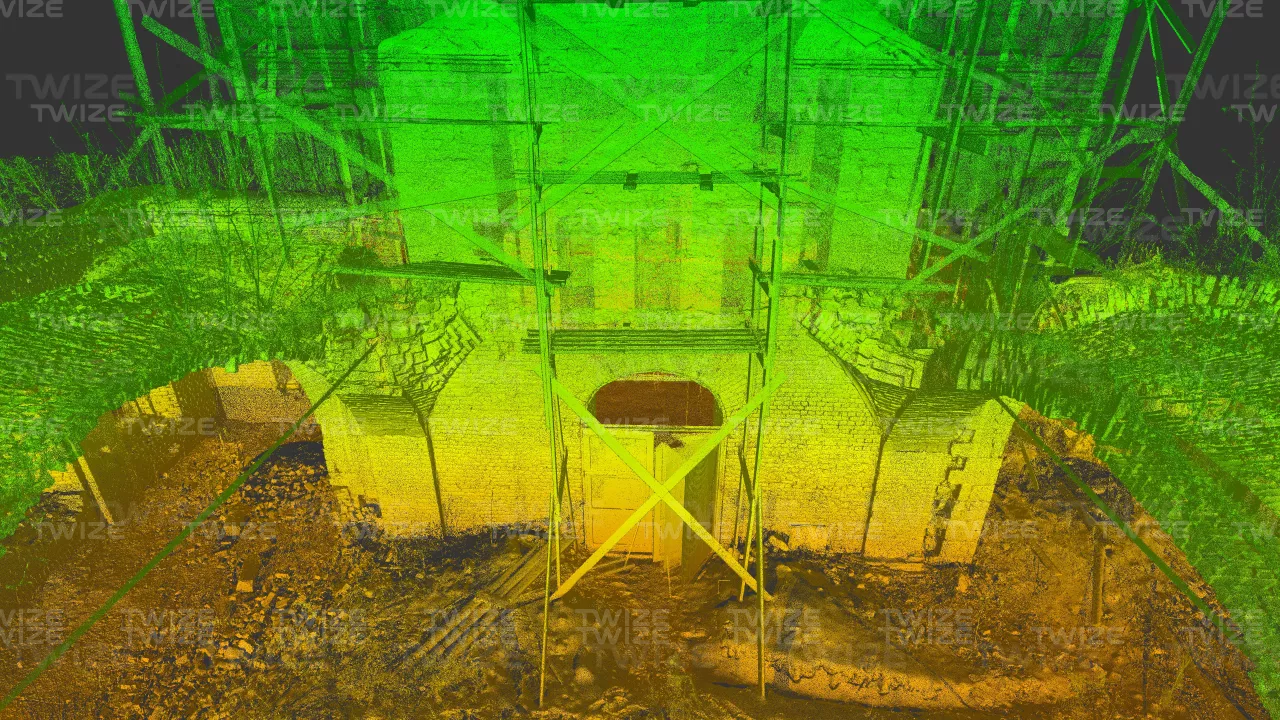

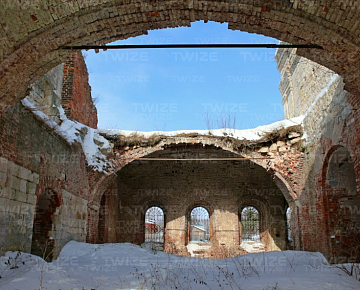

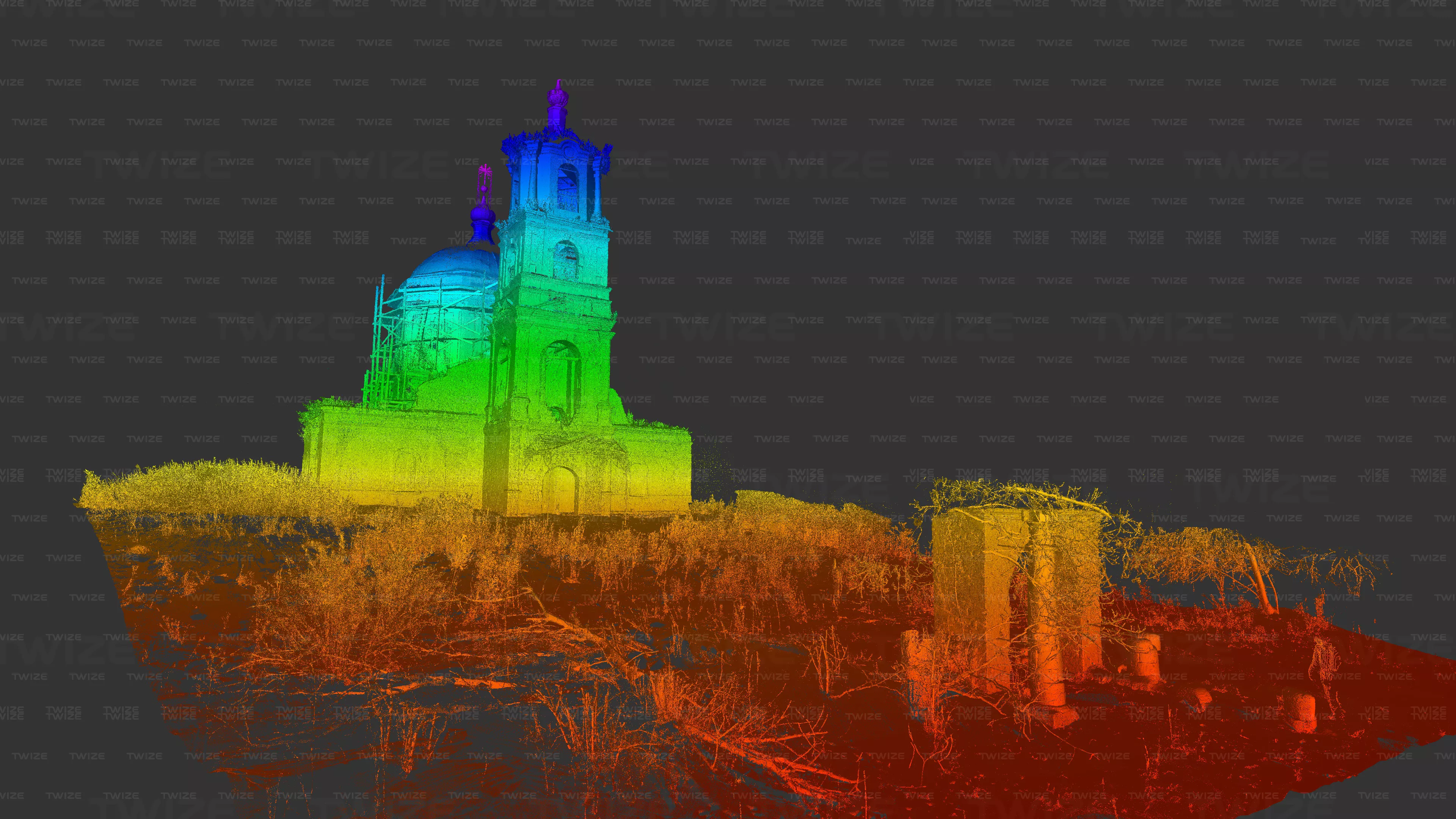

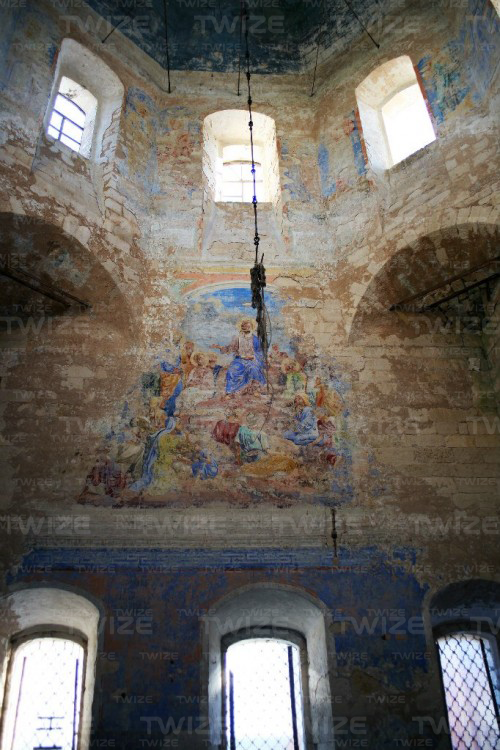

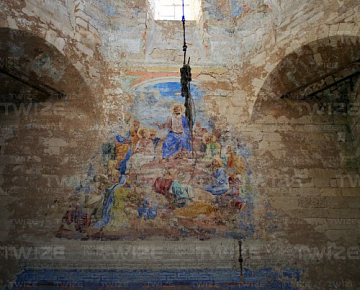

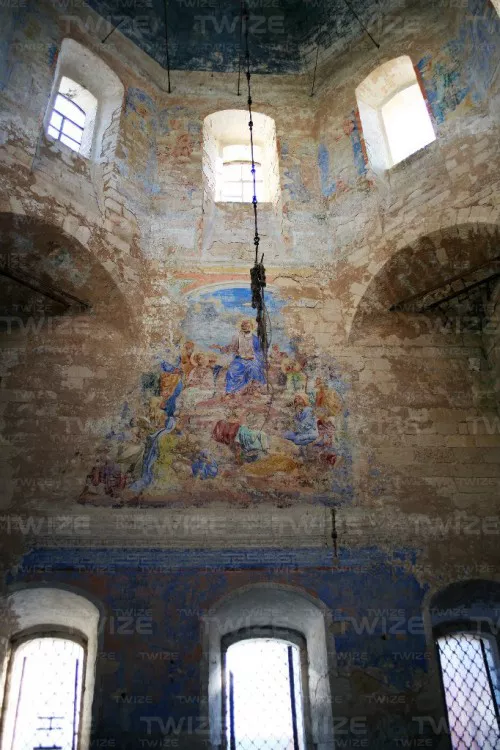

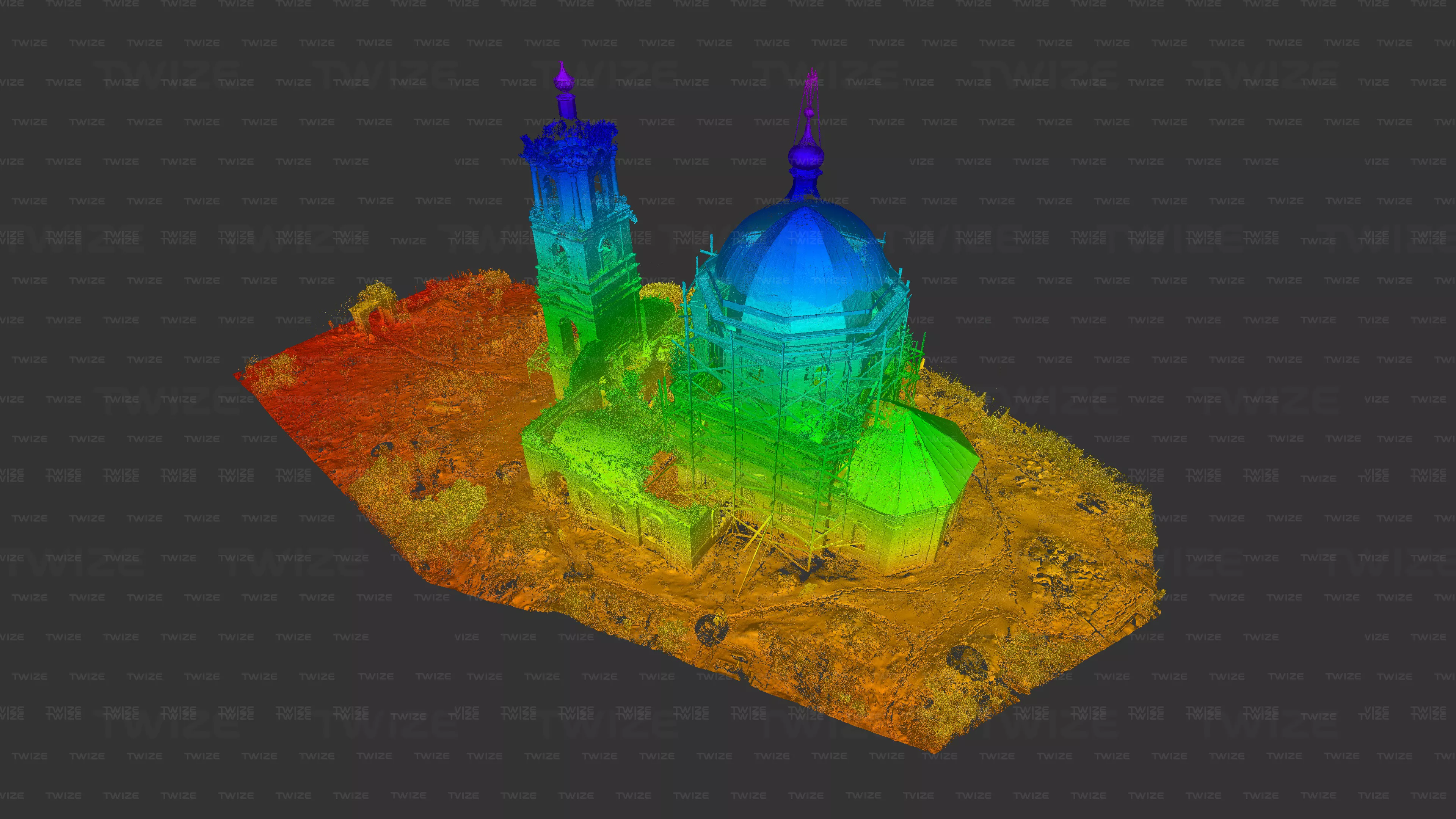

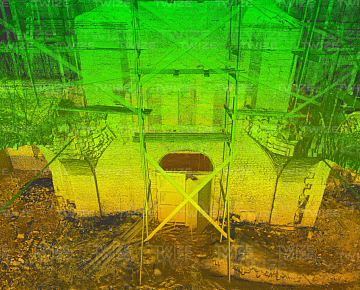

    3D‑модель церкви в виде облака точек

    Формат файла:

    .rcp

  • 2 этап

    BIM‑моделирование

    Используемое ПО:

    Autodesk Revit

    Используемые данные:

    облако точек в формате .rcp

    Результат работы:

    BIM‑модель здания, включающая в себя 3D‑модель здания, чертежи фасадов и план помещения

    Формат файла:

    .RVT; .DWG; .PDF
