Контроль геометрии формообразующей

  • ЗD-сканирование

Задача

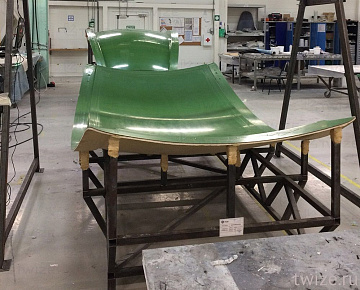

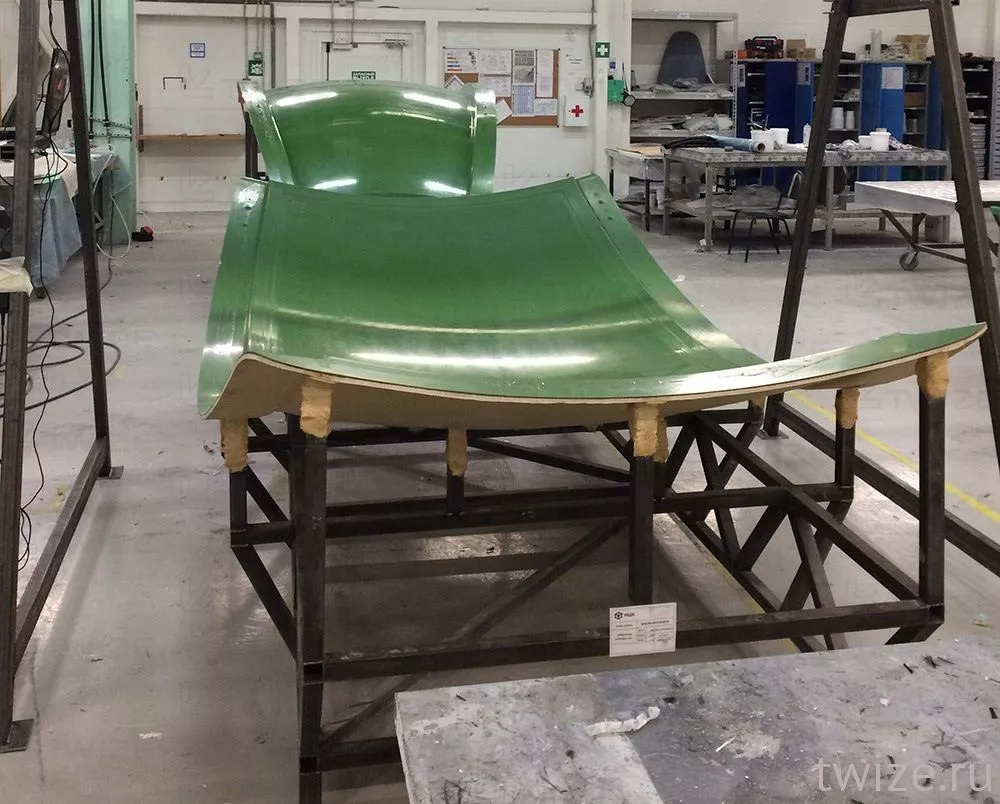

Выявить повреждения лепестковой формообразующей после съема первого произведенного образца изделия.

Решение

Выехать на производство заказчика, провести на месте оцифровку объекта с помощью 3D-сканера Surphaser 25HSX и выполнить анализ отклонений в специализированной программе Geomagic Control X.

  • 1 Этап

    3D-сканирование

    3D-сканер:

    Surphaser 25HSX

    Тип сканера:

    лазерный дальномер

    Габаритные размеры формообразующей:

    4000 х 2500 х 15 мм

    Точность данных сканирования:

    200 микрон

    Время сканирования:

    30 минут/1 форма

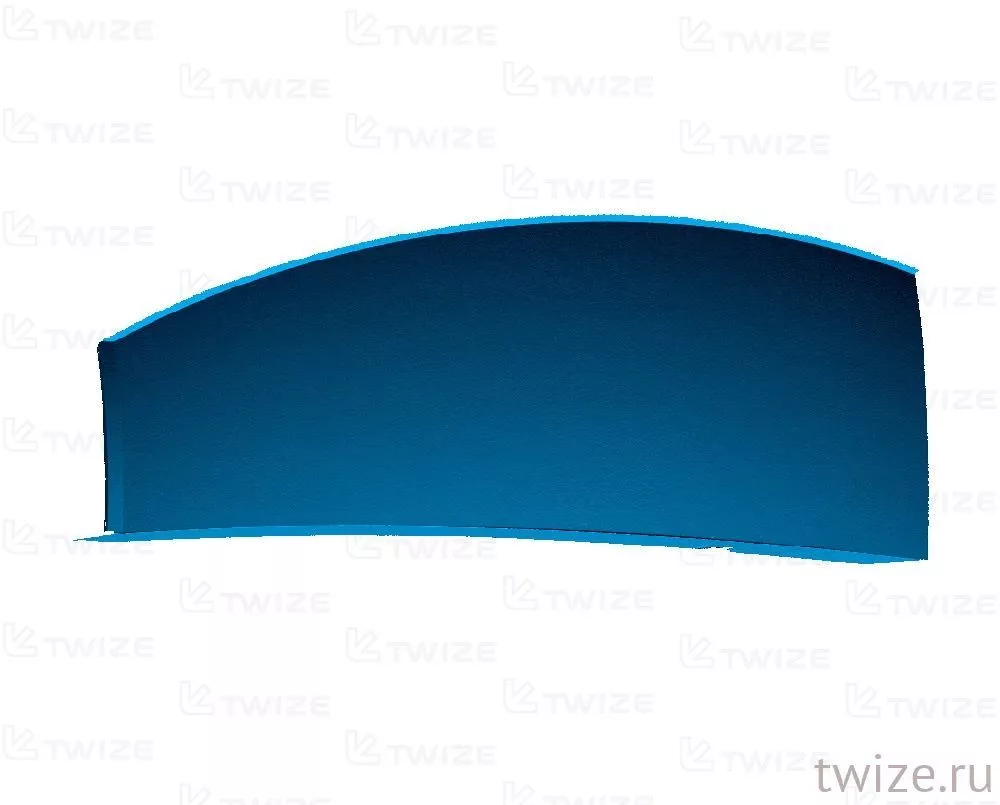

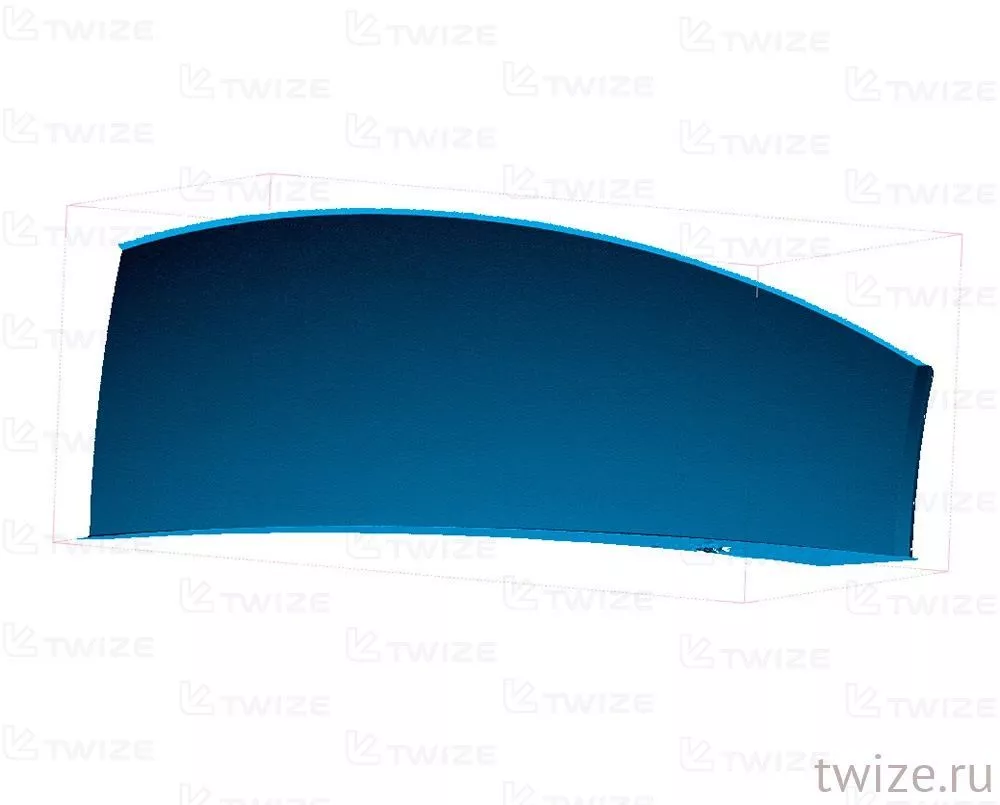

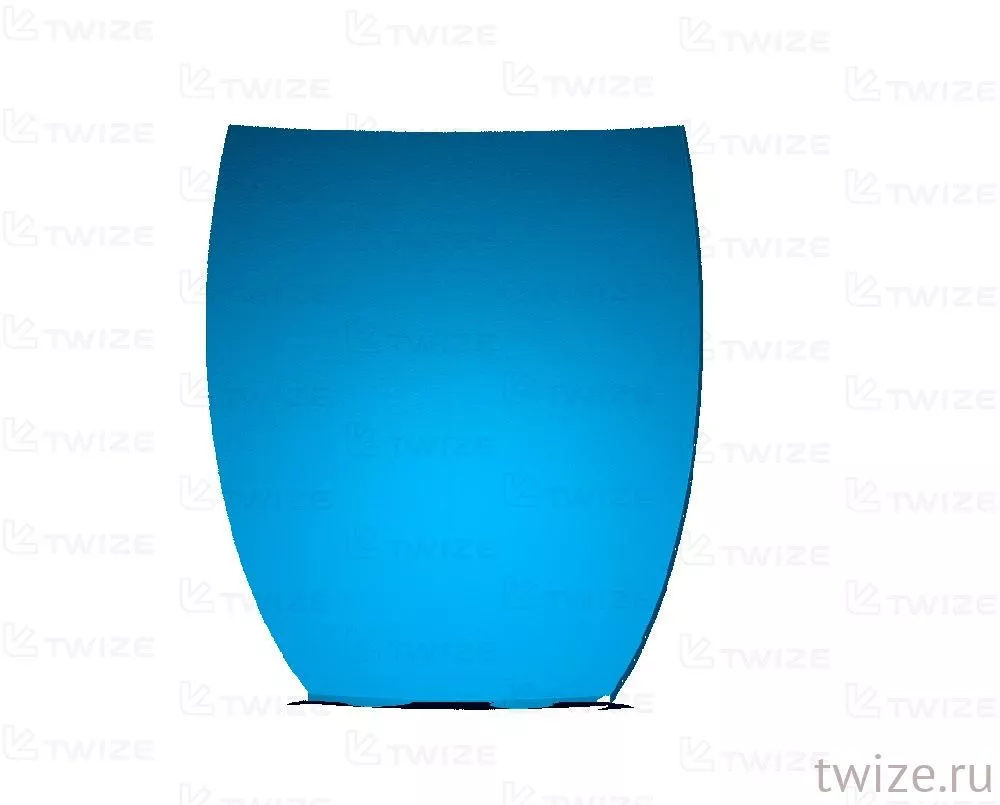

    Результат сканирования:

    высокополигональная 3D-модель формообразующей

    Формат файла:

    .STL

  • 2 Этап

    Контроль отклонений геометрии

    Используемое ПО:

    Geomagic Control X

    Используемые данные:

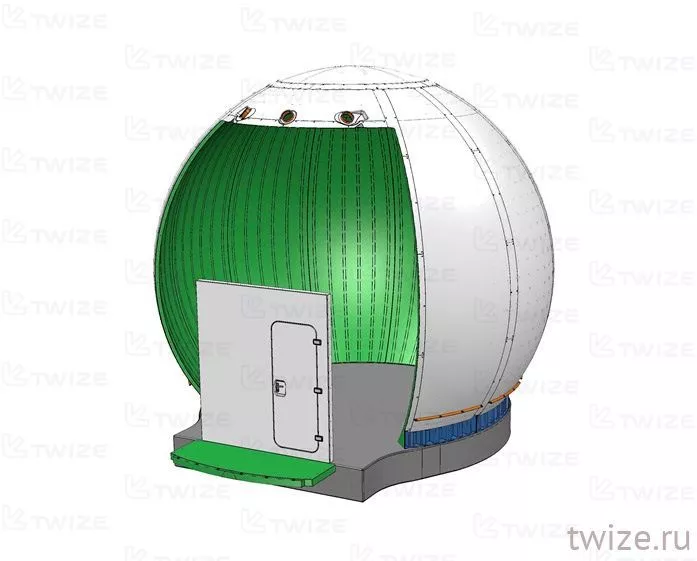

    Эталонная 3D-модель формообразующей (формат .STP) + 3D-модель результата сканирования формообразующей (формат .STL)

    Время анализа отклонений:

    1 час

    Результат работы:

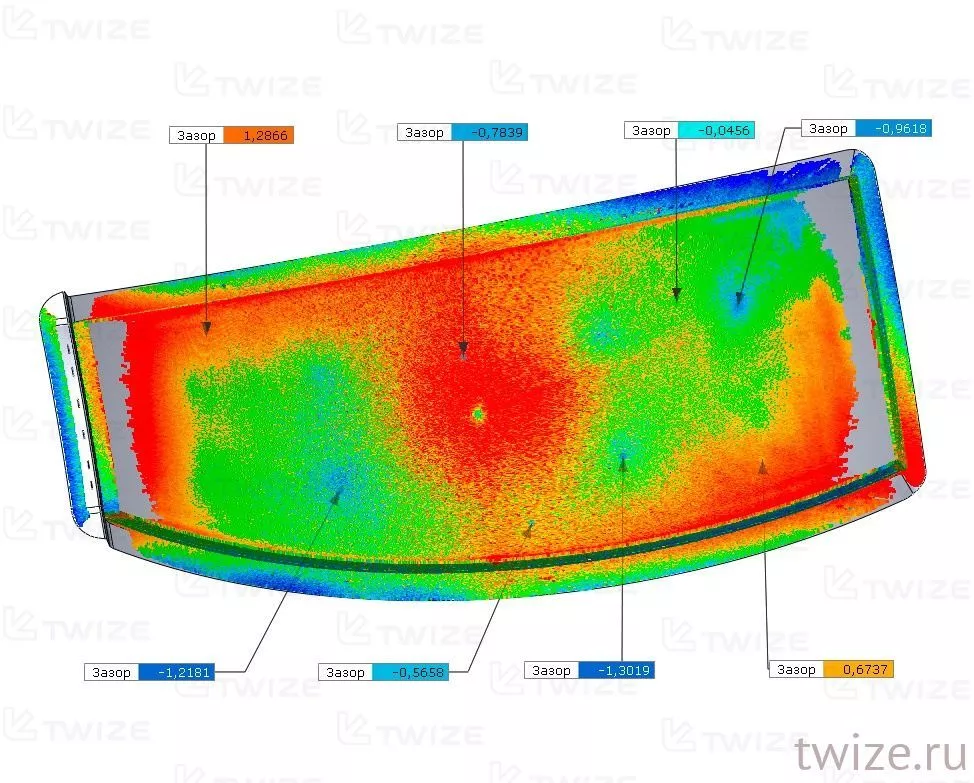

    Отчет контроля геометрии формообразующей в виде цветовой диаграммы с контрольными точками по всему периметру с демонстрацией отклонений в абсолютных величинах

    Формат файла:

    .PDF
