Создание NURBS‑модели резиновых автомобильных ковриков

  • ЗD-моделирование
  • ЗD-сканирование

Задача

Создать пресс‑формы для производства резиновых автомобильных ковриков.

Решение

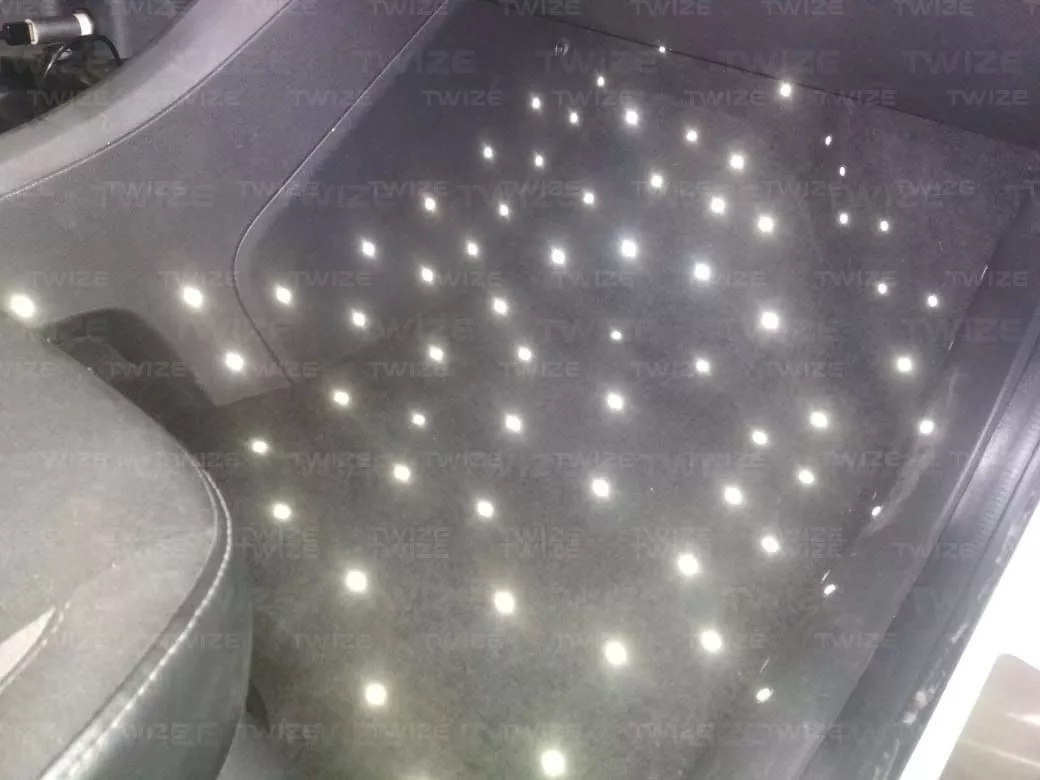

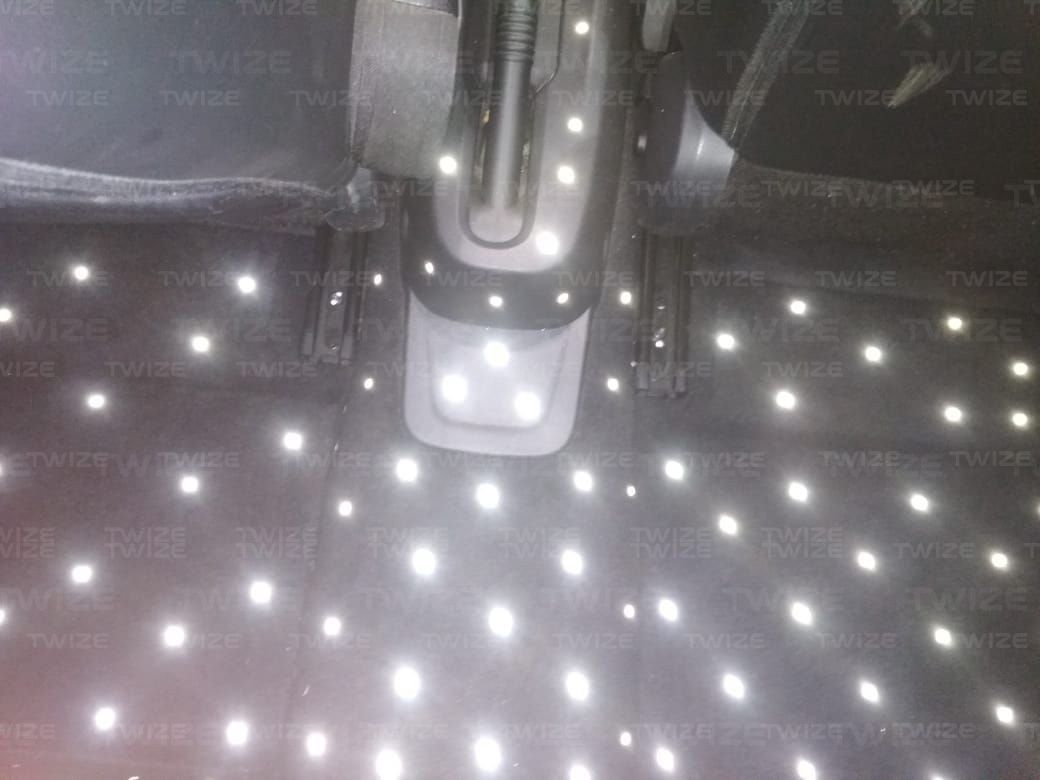

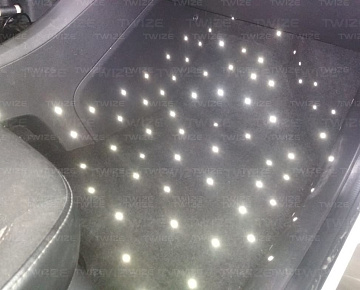

Провести 3D‑сканирование автомобиля LADA VESTA, получить облако точек. После этого, на основании облака точек выстроить гладкую NURBS‑модель посадочных мест для дальнейшего проектирования изделия.

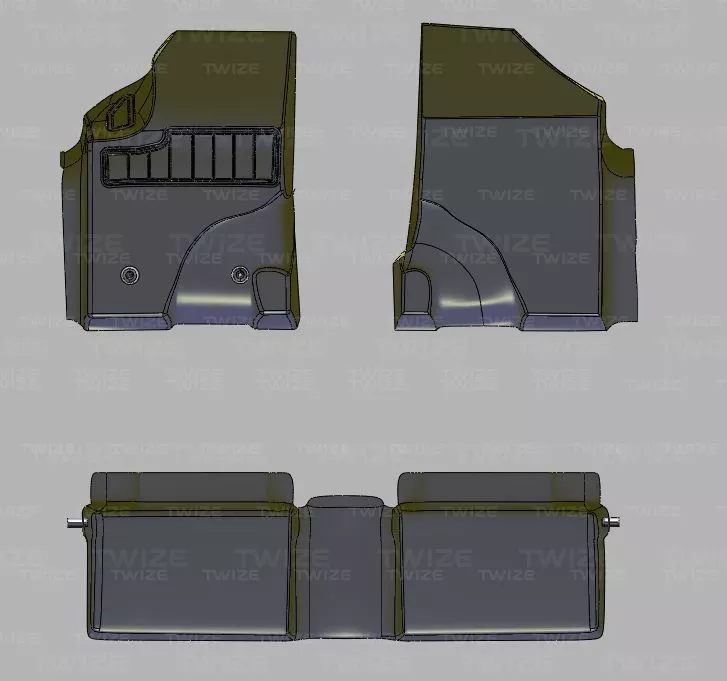

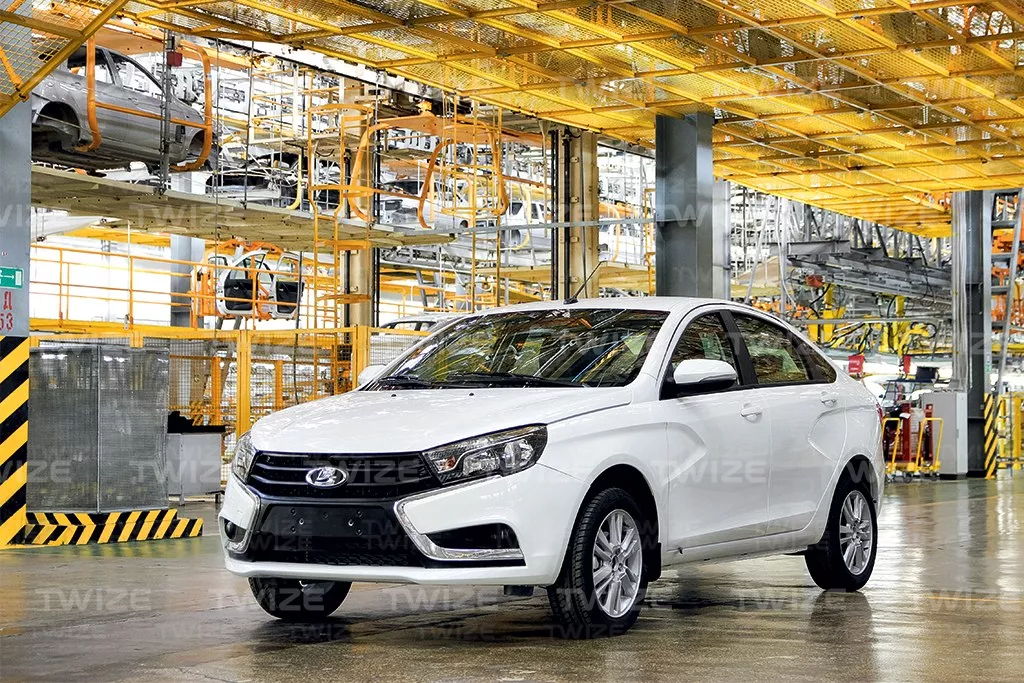

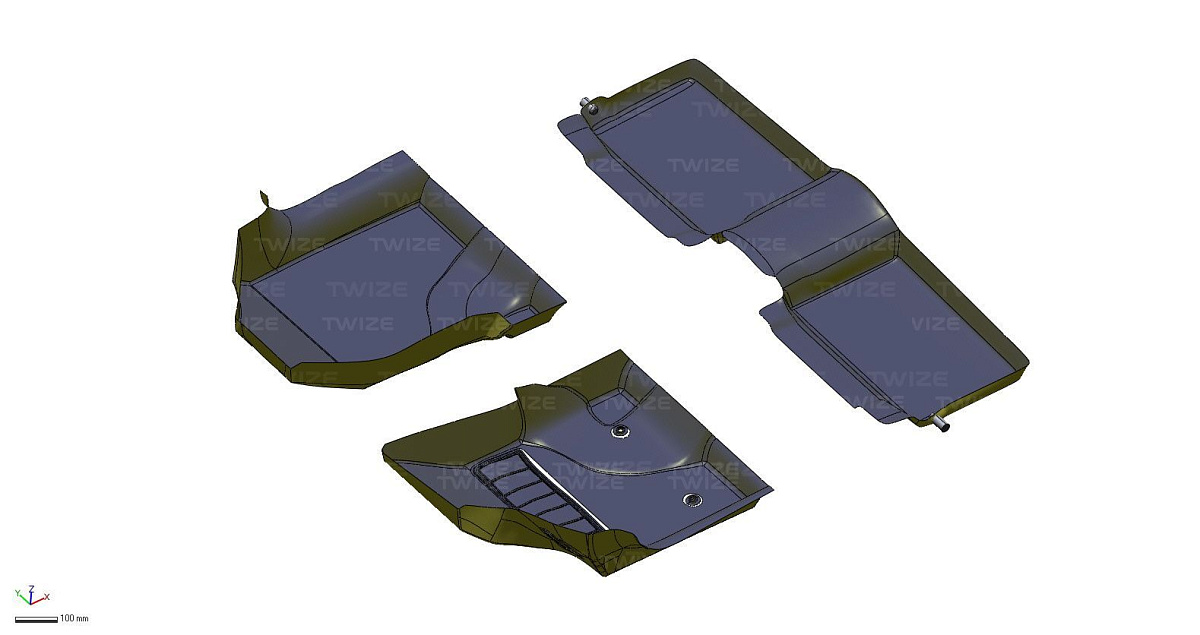

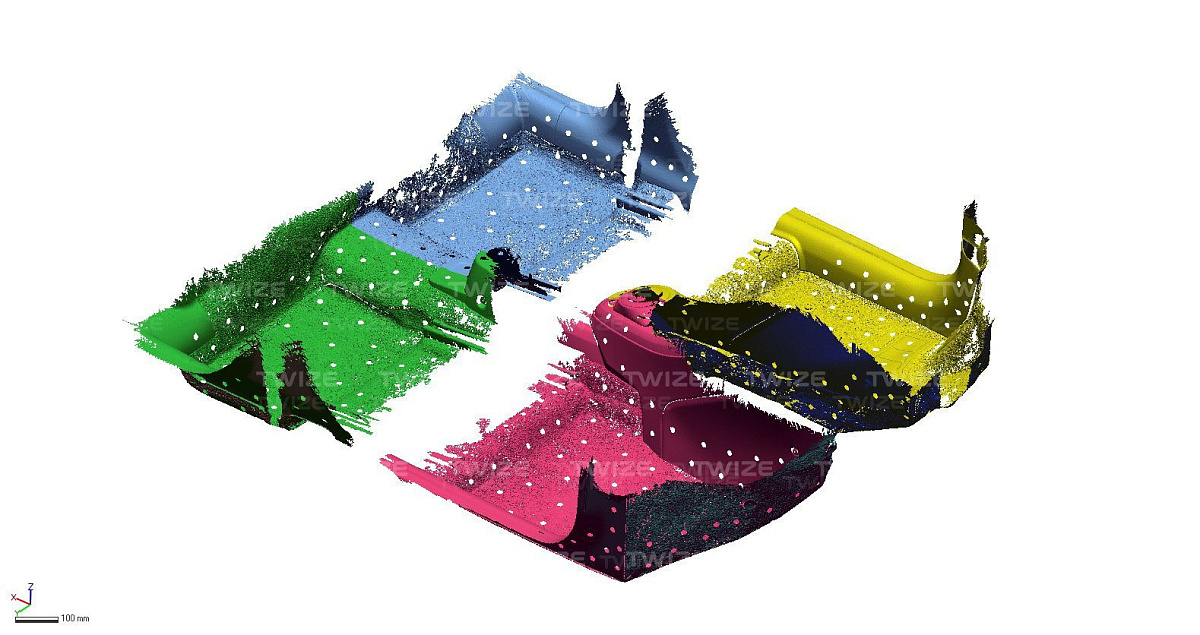

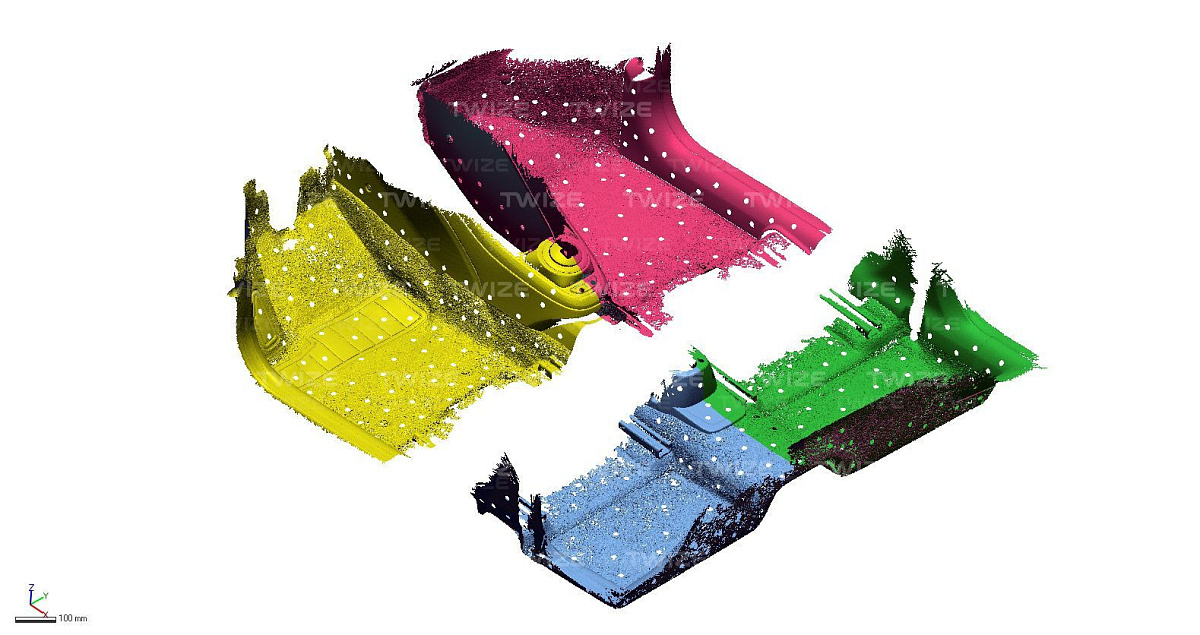

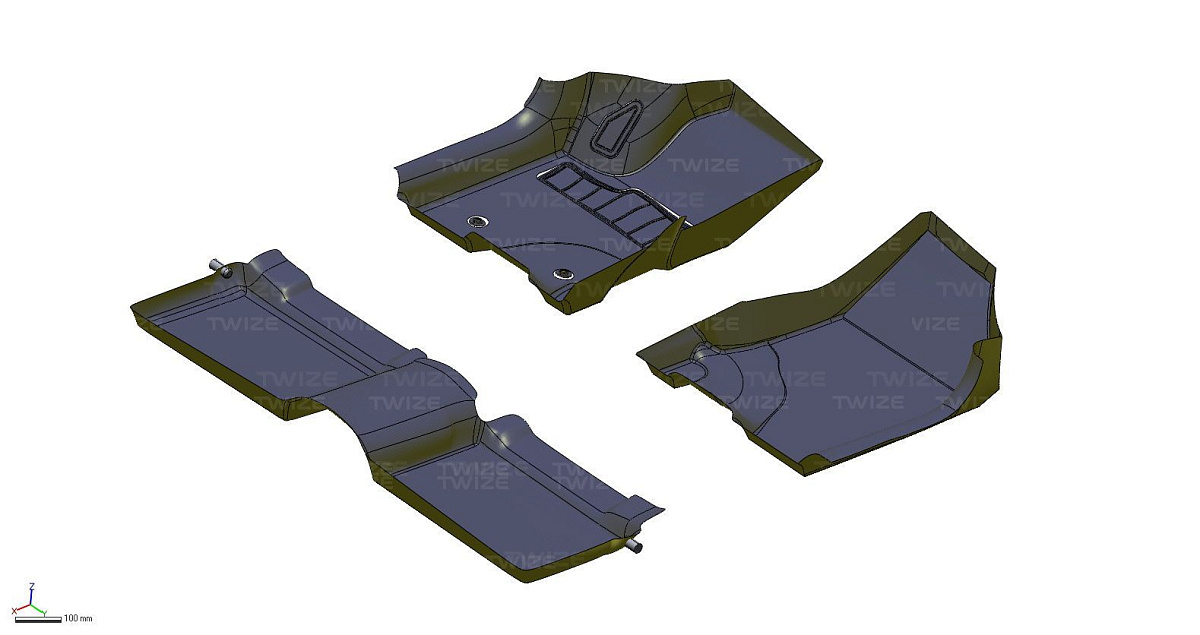

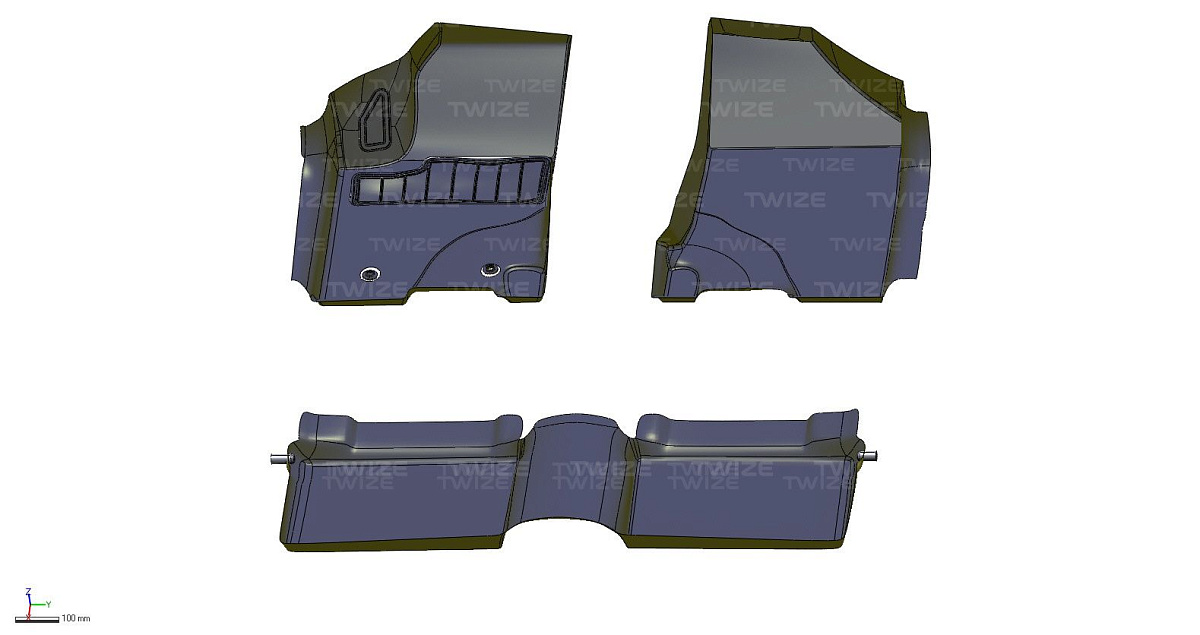

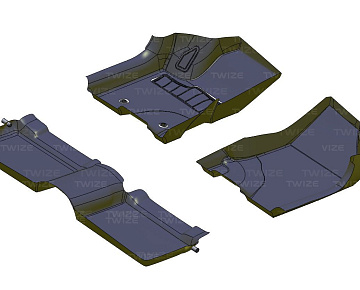

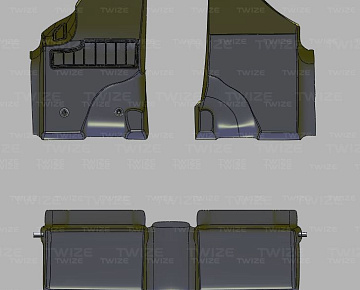

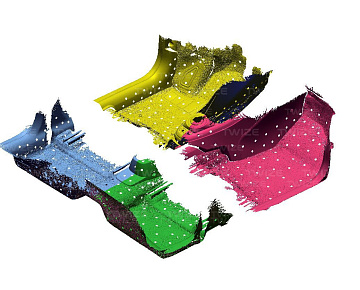

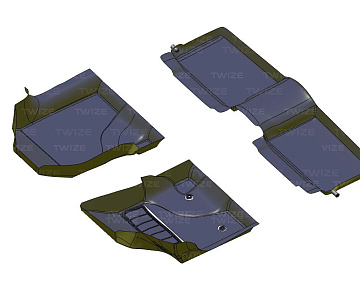

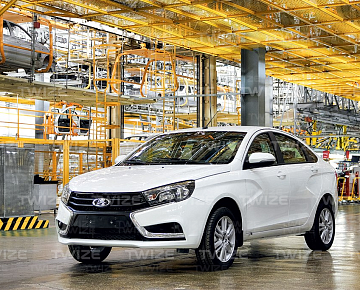

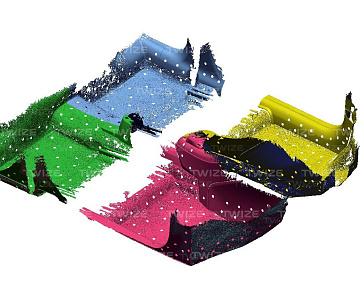

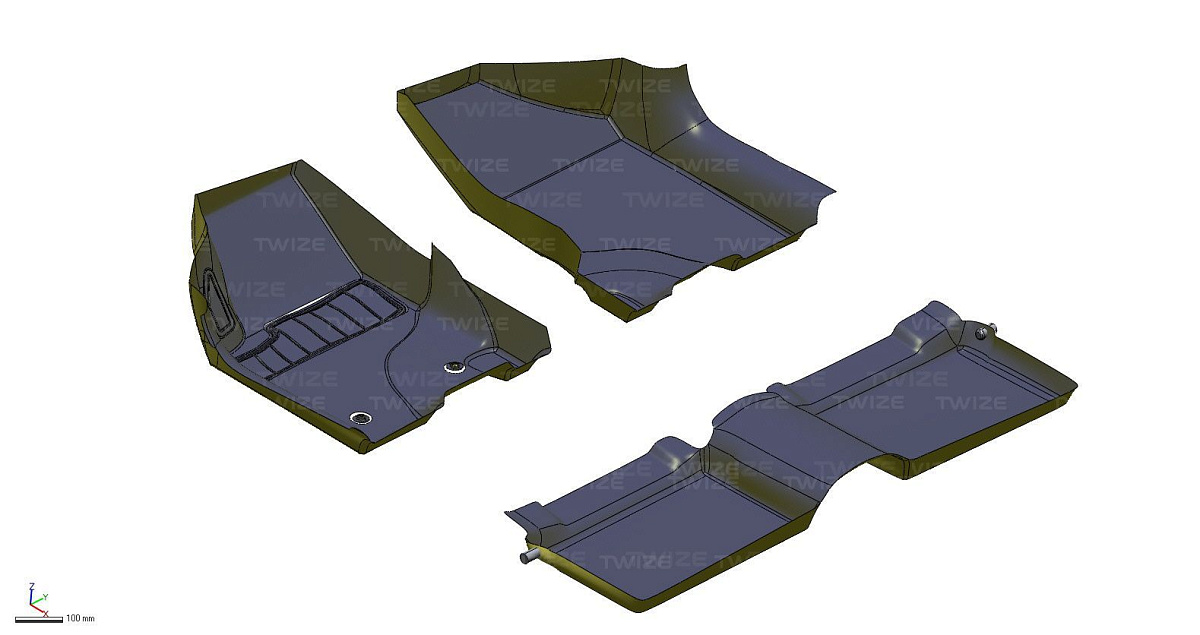

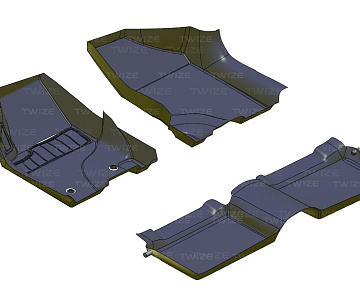

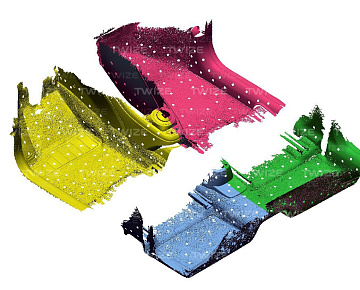

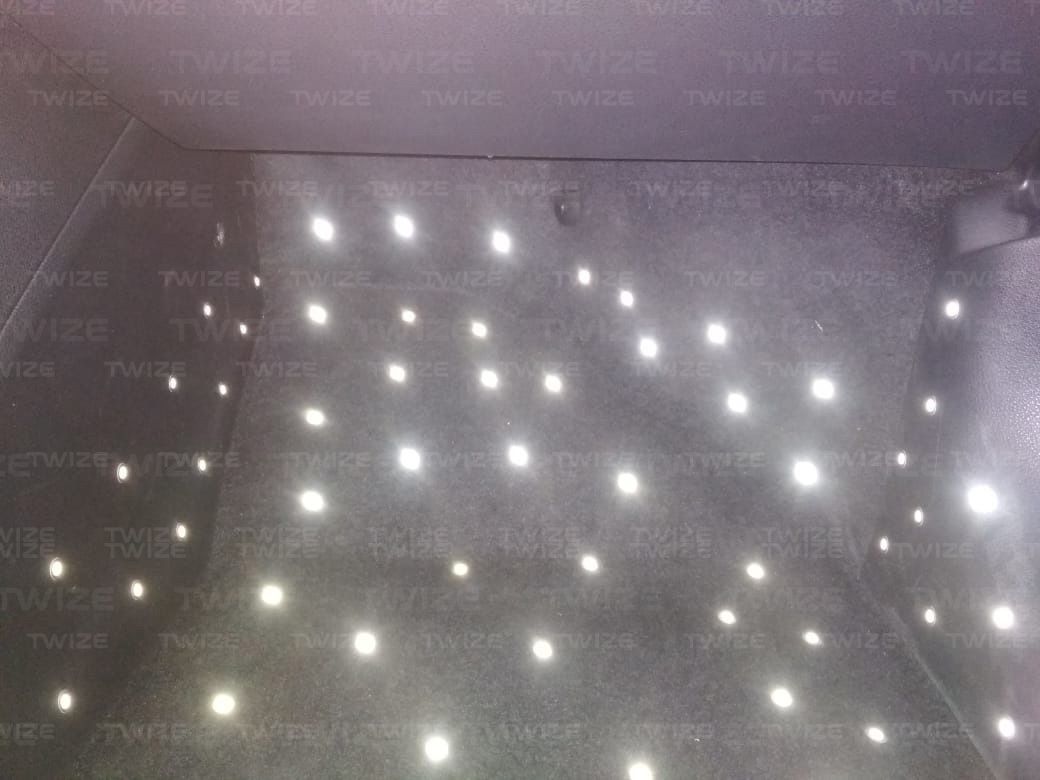

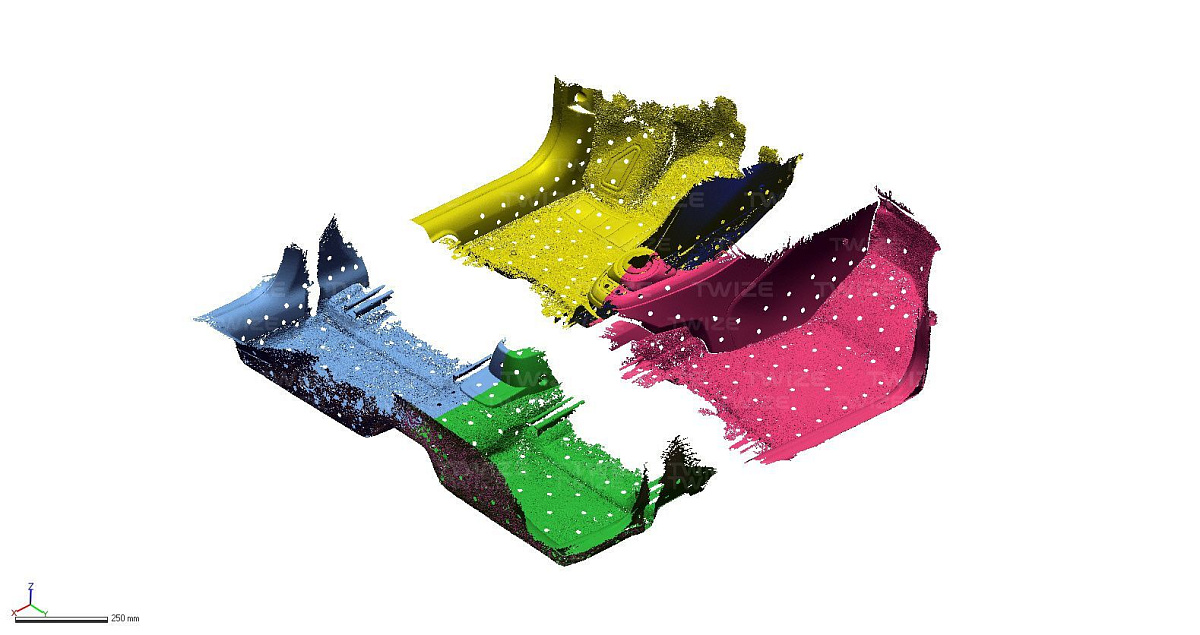

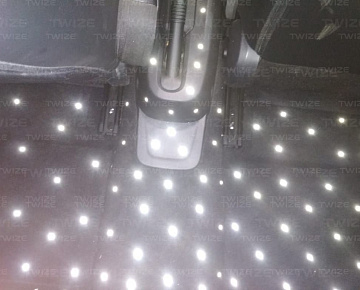

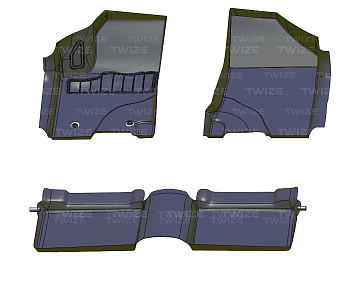

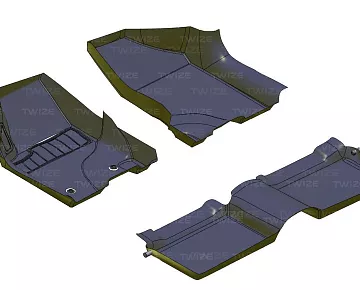

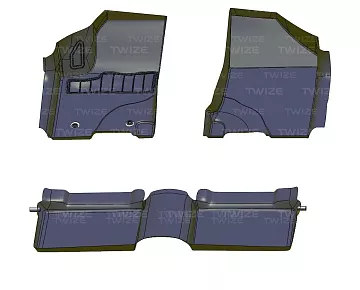

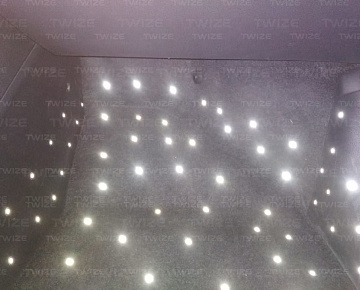

Создание NURBS‑модели резиновых автомобильных ковриков - вид 1 Сканируемый автомобиль Увеличить Создание NURBS‑модели резиновых автомобильных ковриков - вид 2 Облако точек отсканированного пола автомобиля, вид 1 Увеличить Создание NURBS‑модели резиновых автомобильных ковриков - вид 3 Облако точек отсканированного пола автомобиля, вид 2 Увеличить Создание NURBS‑модели резиновых автомобильных ковриков - вид 4 Облако точек отсканированного пола автомобиля, вид 3 Увеличить Создание NURBS‑модели резиновых автомобильных ковриков - вид 5 Гладкая NURBS - модель посадочных мест на полу LADA Vesta, вид 1 Увеличить Создание NURBS‑модели резиновых автомобильных ковриков - вид 6 Гладкая NURBS - модель посадочных мест на полу LADA Vesta, вид 2 Увеличить Создание NURBS‑модели резиновых автомобильных ковриков - вид 7 Гладкая NURBS - модель посадочных мест на полу LADA Vesta, вид 3 Увеличить Создание NURBS‑модели резиновых автомобильных ковриков - вид 8 Гладкая NURBS - модель посадочных мест на полу LADA Vesta, вид сверху Увеличить Создание NURBS‑модели резиновых автомобильных ковриков - вид 9 Гладкая NURBS - модель посадочных мест на полу LADA Vesta, вид 4 Увеличить Создание NURBS‑модели резиновых автомобильных ковриков - вид 10 Пол автомобиля, подготовленный к сканированию, фото 1 Увеличить Создание NURBS‑модели резиновых автомобильных ковриков - вид 11 Пол автомобиля, подготовленный к сканированию, фото 2 Увеличить Создание NURBS‑модели резиновых автомобильных ковриков - вид 12 Пол автомобиля, подготовленный к сканированию, фото 3 Увеличить
  • 1 этап

    3D-cканирование

    3D-сканер:

    Creaform HandySCAN700

    Тип сканера:

    портативный лазерный

    Результат 3D-сканирования:

    полигональная 3D-модель изделия

    Габаритные размеры объекта 3D-сканирования:

    1480х1570х230мм

    Точность данных сканирования:

    80 микрон

    Время сканирования:

    2 часа

    Формат файла:

    .STL

  • 2 этап

    3D-моделирование

    Используемое ПО:

    Geomagic Design X

    Используемые данные:

    облако точек в формате .STL

    Результат работы:

    твердотельная модель посадочных мест

    Формат файла:

    .x_t, .igs, .stp
