Сканирование храма с. Переслегино в Тверской области для получения данных для реставрации

  • Выполняем заказы от 1 дня
  • Работаем с компаниями и физлицами
  • Собственное производство
  • Оказываем услуги по всему миру
  • Обмеры и наземное 3D‑сканирование

Задача

Зафиксировать местоположение всех конструктивных элементов постройки, после чего произвести построение 3D‑модели.

Решение

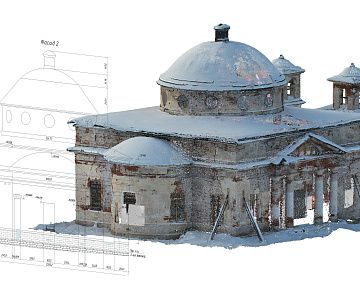

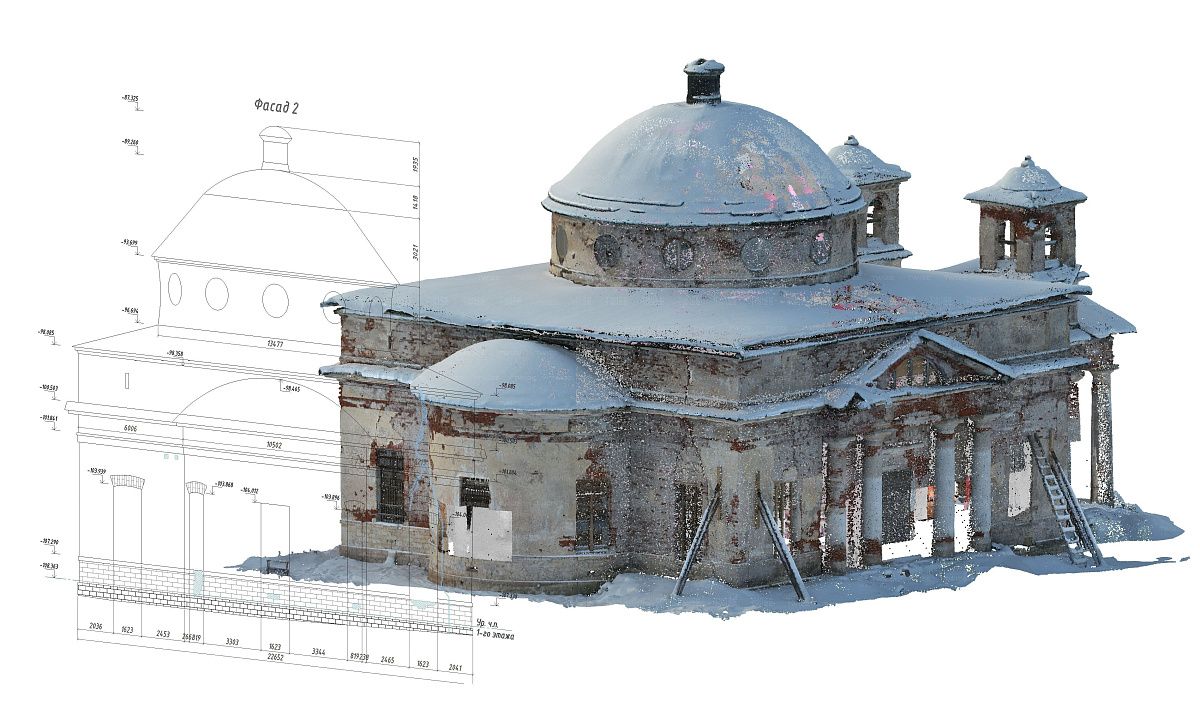

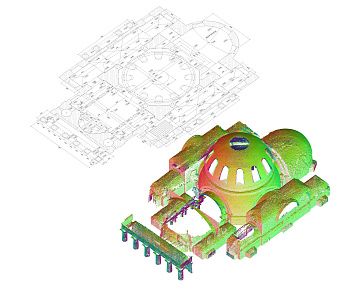

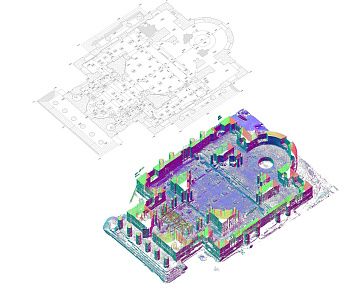

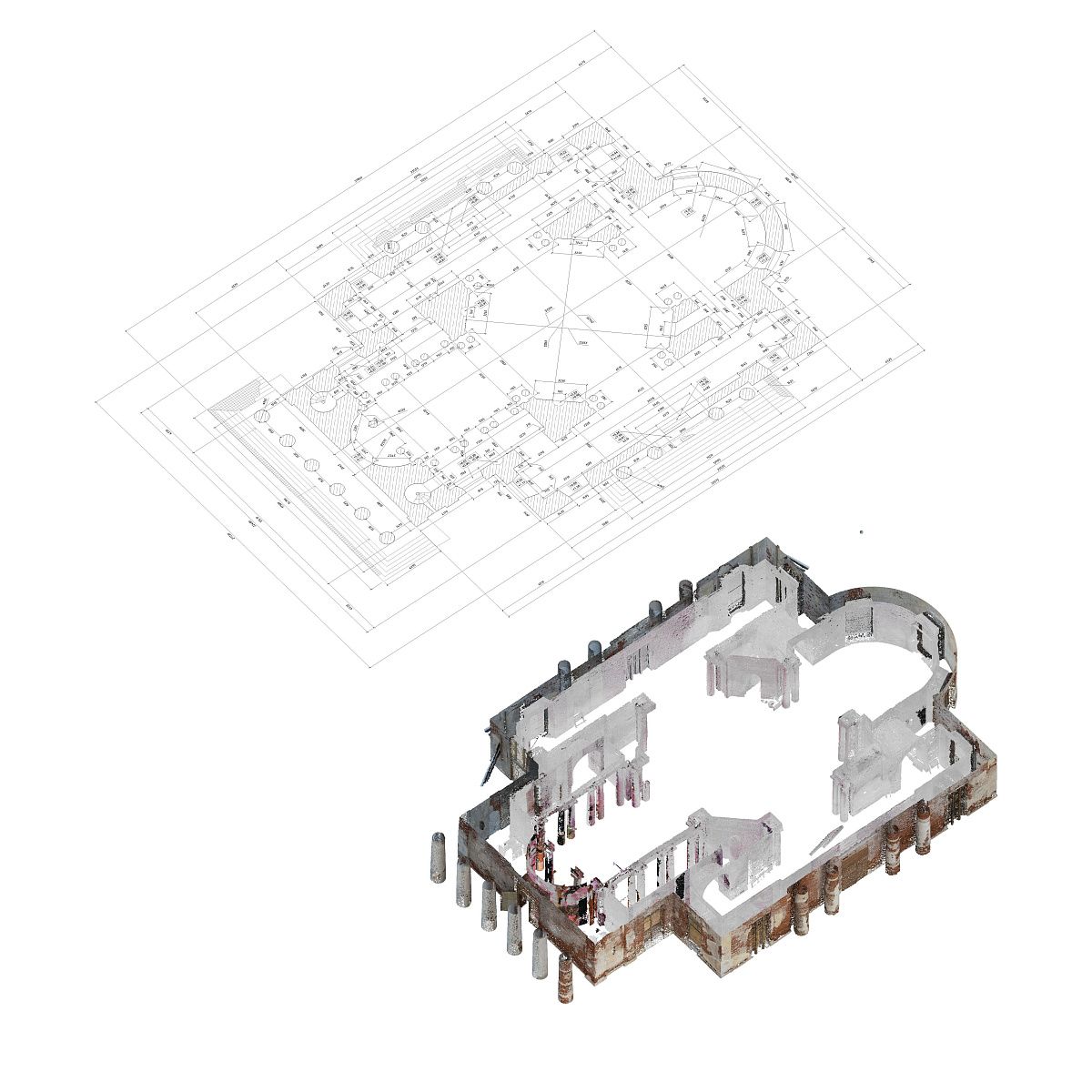

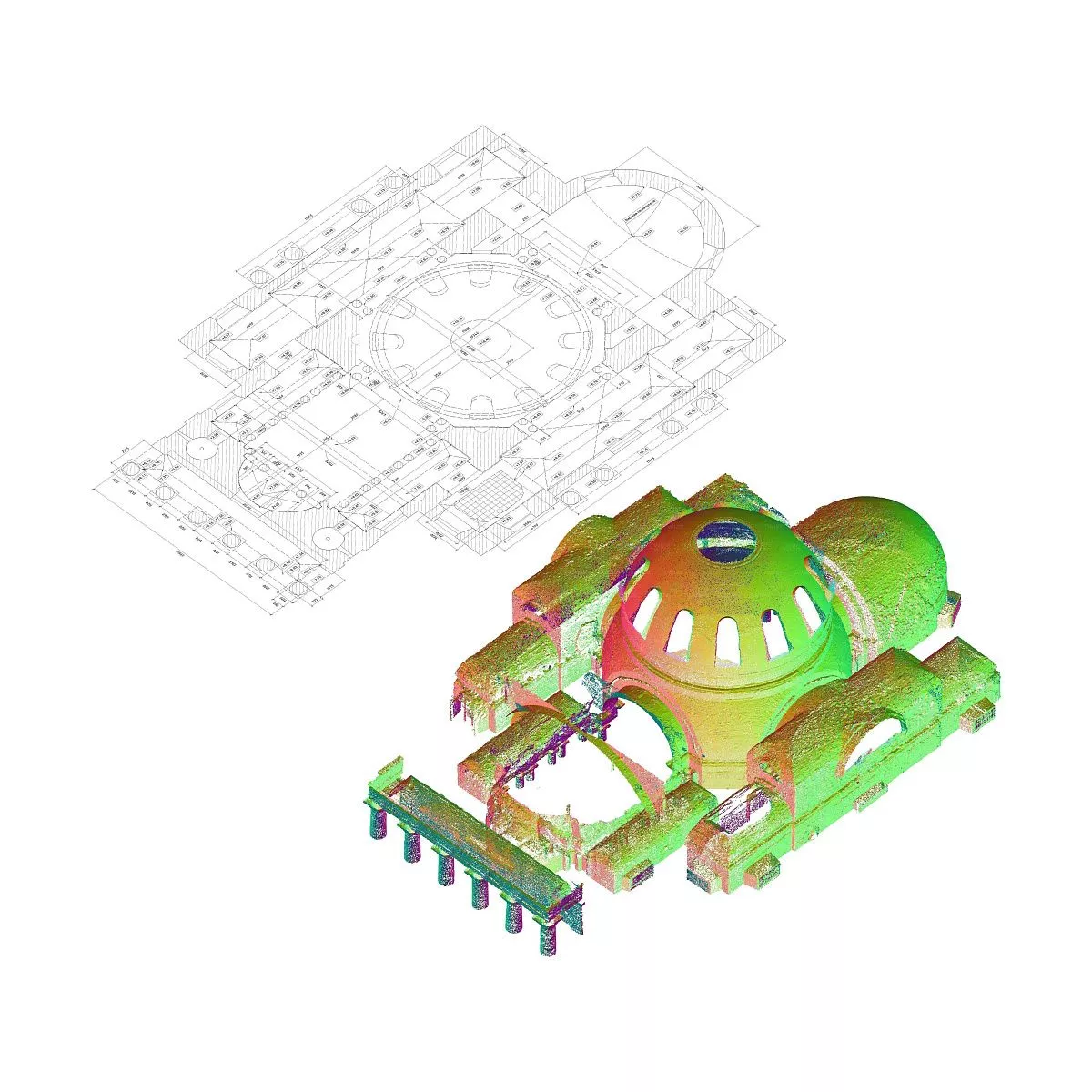

Было проведено 3D‑сканирование церкви (фасады, купол, залы). По результатам сформировано облако точек в формате .RCP, на модель добавлены фотограмметрические данные для создания фотореалистичной 3D‑модели церкви.

  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Faro Focus S150

    Тип сканера:

    лазерный стационарный

    Габаритные размеры объекта 3D‑сканирования:

    38165 х 26210 х 18053 мм

    Точность данных сканирования:

    2 мм

    Время сканирования:

    2 рабочих дня

    Результат 3D‑сканирования:

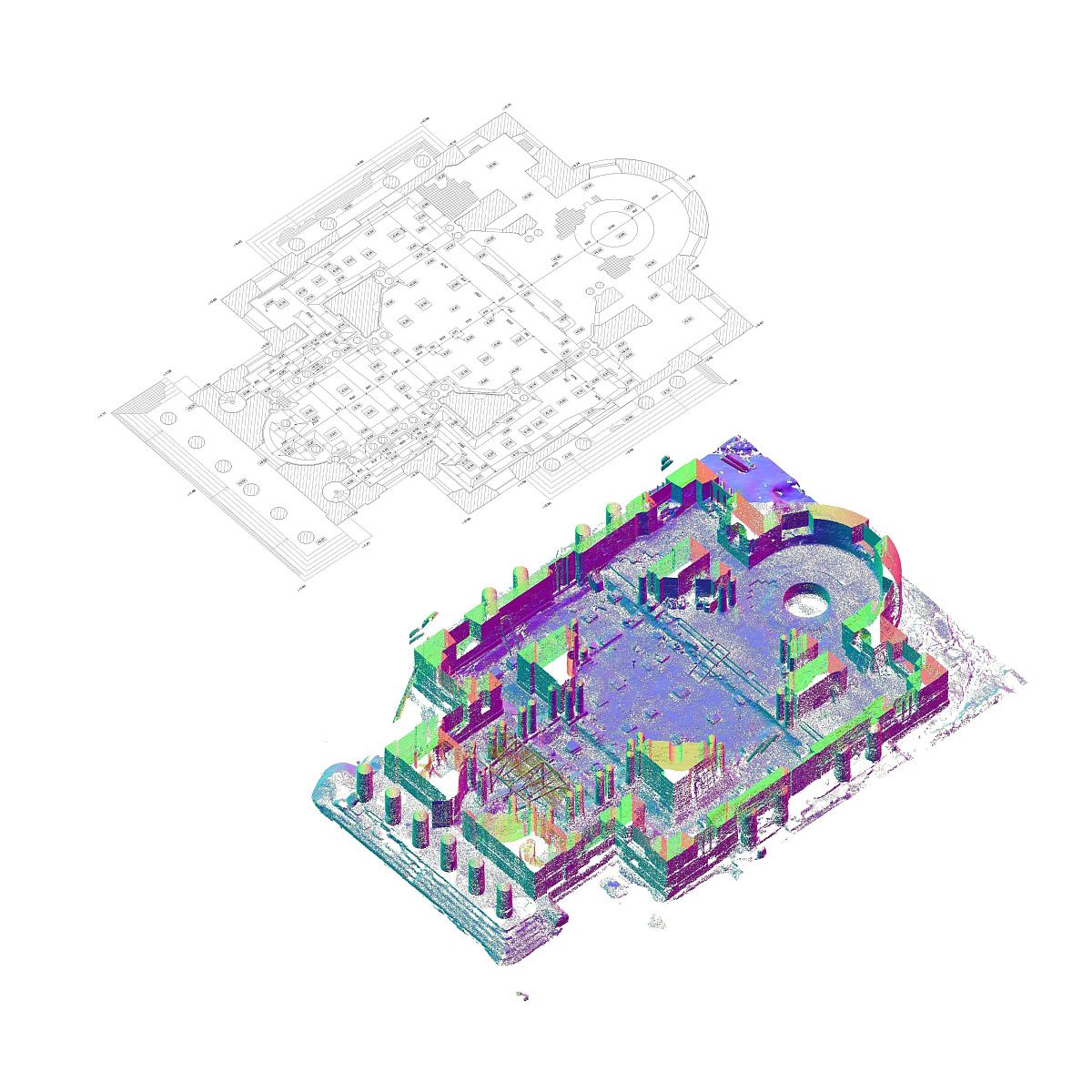

    Облако точек церкви с установками сканера размещенными в единой системе координат

    Формат файла:

    RCP

  • 2 этап

    3D‑моделирование

    Используемое ПО:

    Autodesk Recap

    Используемые данные:

    результат 3D‑сканирования

    Время сборки облака точек в единую модель:

    2 рабочих дня

    Результат работы:

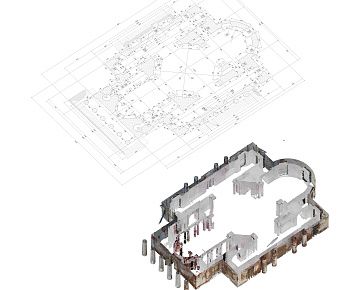

    3D‑модель церкви

    Формат файла:

    .RCP

  • 3 этап

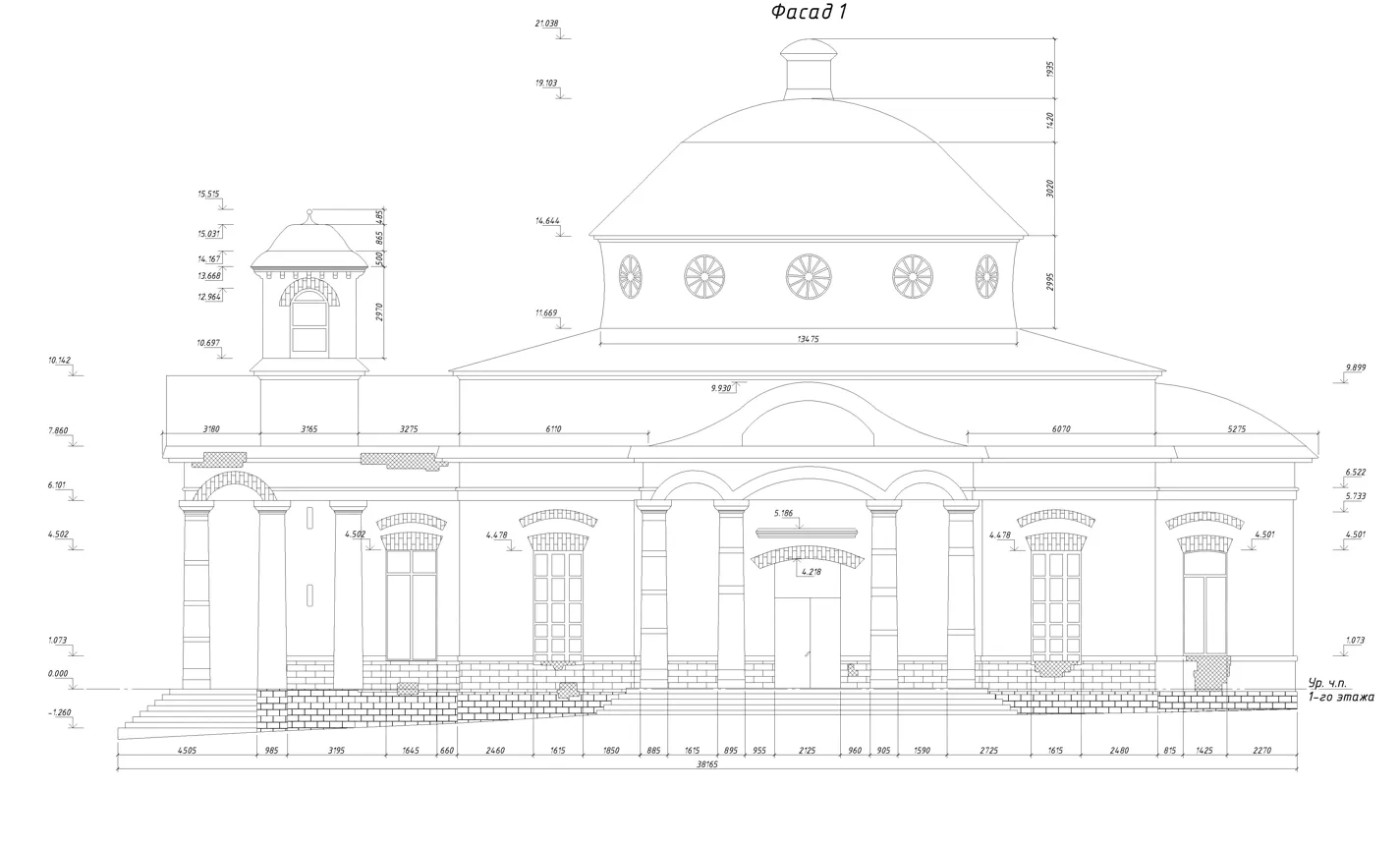

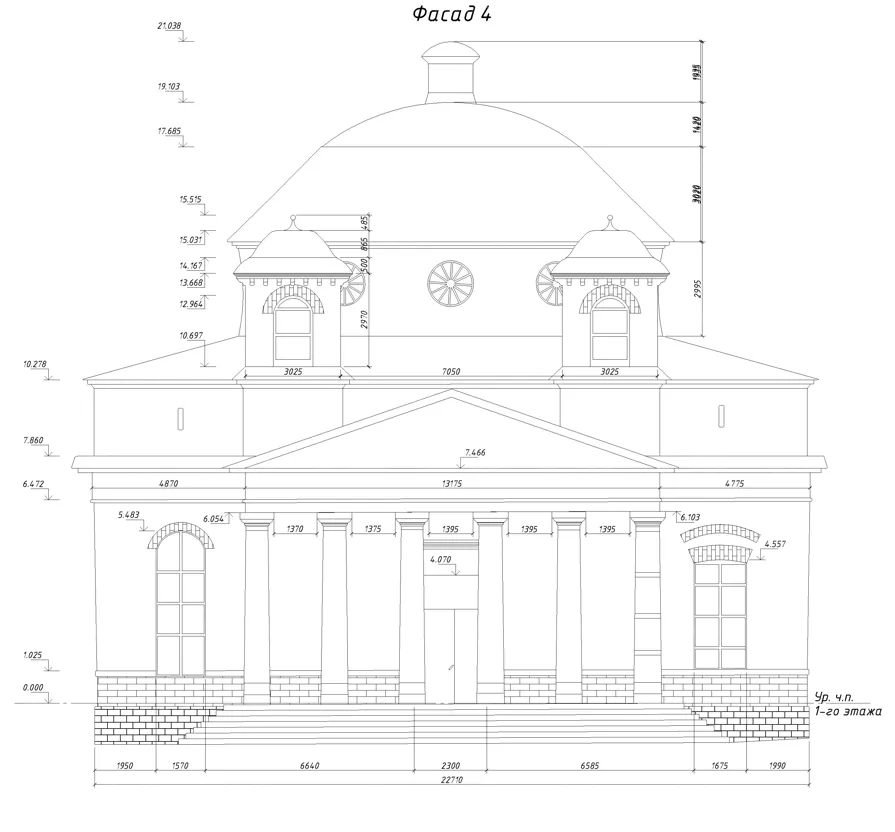

    Создание чертежей

    Время на создание чертежей:

    14 часов

    Результат работы:

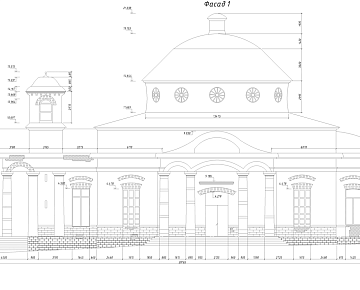

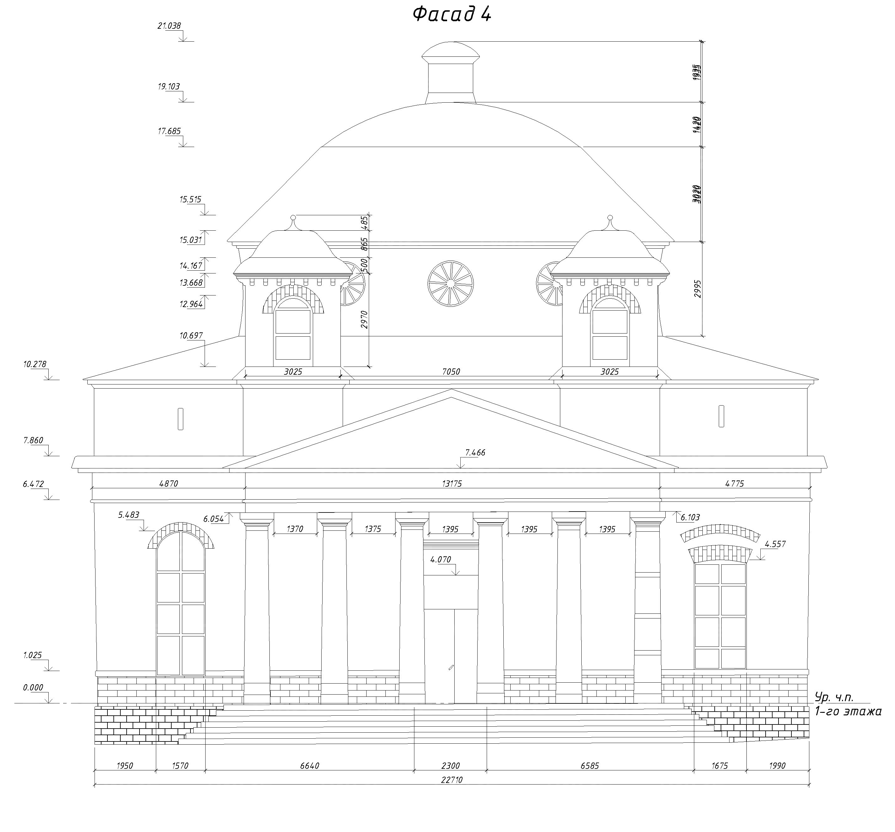

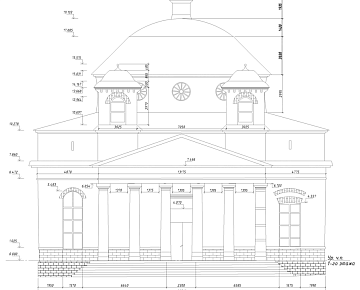

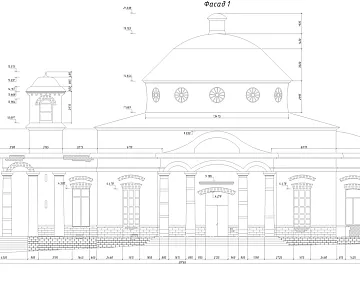

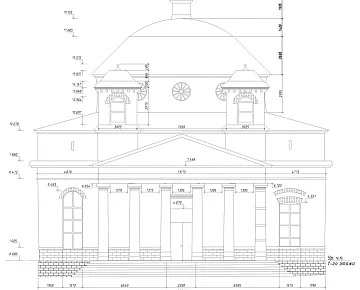

    чертеж здания церкви

    Формат файла:

    .DWG и .PDF
