Лазерное сканирование зданий и сооружений

Стоимость крупногабаритного сканирования от 35 000 руб.
Заказать услугу
  • ЗD-сканирование

Что мы предлагаем:

  • Возможен выезд специалиста по Москве и области, а также по всем городам России, странам СНГ и Евросоюза
  • Работаем с любыми объектами
  • Стоимость рассчитывается индивидуально. Как формируется цена, вы можете ознакомиться здесь
  • Точность конечных моделей 5-10 мм
  • Предоставляем готовую модель в формате .stl или .RCP.
  • Собственные 3D-сканеры
  • Вы можете написать нам на почту info@twize.ru, позвонить по телефону: +7  (495) 106‑29‑90 или оставить онлайн-заявку

Что мы делаем:

Для решения задач реставрации уникальных сооружений или проведения капитального ремонта зданий самым простым способом выполнения обмерных работ считается услуга 3D-сканирования крупногабаритных объектов. Высокоточное оборудование дает возможность создать цифровую модель сооружения для последующей доработки или восстановления утраченных элементов.

Обмер жилых и коммерческих площадей для проведения реконструкции и воплощения дизайнерских интерьерных или экстерьерных проектов всегда требует максимальной точности. Сложности обычно возникают при определении размера криволинейной поверхности, например, полукруглой стены. Воспользовавшись услугой 3D-сканирования объектов недвижимости, вы получите точную площадь поверхности, что позволит избежать лишних затрат на строительные материалы.

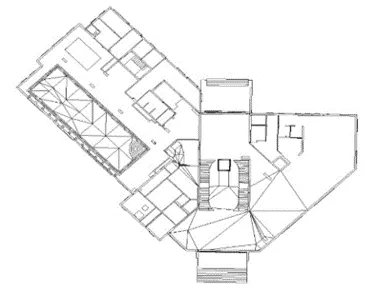

Невозможно представить современное строительство без проектной документации, включающей 2D-чертежи. Для проведения масштабных экстерьерных работ весьма затруднительно проводить обмер традиционными методами, так как при таком способе достаточно велики погрешности и трудозатраты. Благодаря фасадной 3D-съемке здания вы получаете точно оцифрованную копию экстерьера строения, потратив в разы меньше времени и сил.

Инженерные расчеты и обмерные работы при возведении зданий и сооружений обязательно должны быть проведены с высокой точностью, иначе существует вероятность частичного или полного обрушения возводимой конструкции после окончания строительства. Технологии 3D-сканирования помогут избежать подобных проблем, предоставляя более точный результат по сравнению с традиционными способами расчета допустимых и недопустимых отклонений несущих конструкций зданий.

Любое строительство всегда начинается с составления проектной документации: точных расчетов применяемых материалов и подробных чертежей каждого узла соединения. Однако проект – это эталон, а реальность часто вносит свои коррективы. Так, используя технологию 3D-сканирования, вы можете легко и быстро отслеживать расхождения проектной документации здания с реальным ходом строительных работ и оперативно вносить необходимые правки.

Чтобы спланировать новый проект на месте текущего здания или сооружения, а также чтобы встроить новое здание в уже имеющийся архитектурный ансамбль, необходимо иметь точные данные о местности и имеющихся постройках. Архитектурные замеры можно легко и быстро выполнить с помощью 3D-сканирования. Точность данных сканирования достаточна для создания чертежей и начала проектирования.

С появлением технологии 3D-сканирования зданий работа дизайнеров-проектировщиков, занимающихся декоративным освещением архитектурных сооружений и созданием полноценных лазерных световых представлений на фасадах, вышла на новый уровень. Точность полученной цифровой модели позволяет учитывать все особенности зданий, таких как скульптурные элементы, ниши, выступающие элементы карнизов, и помогает выгодно использовать их благодаря ночной подсветке или анимировать в световом шоу.

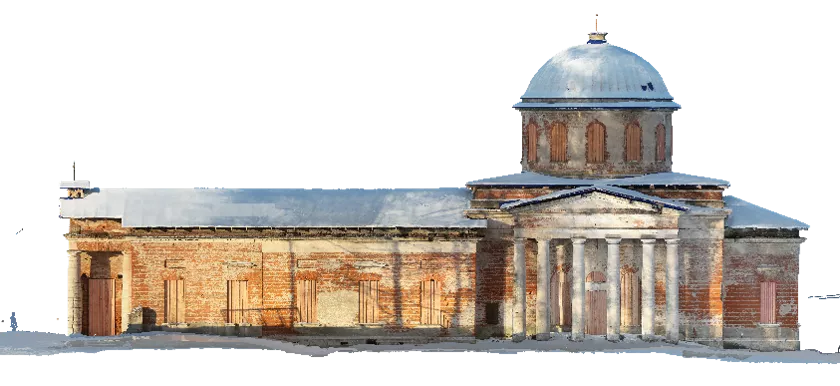

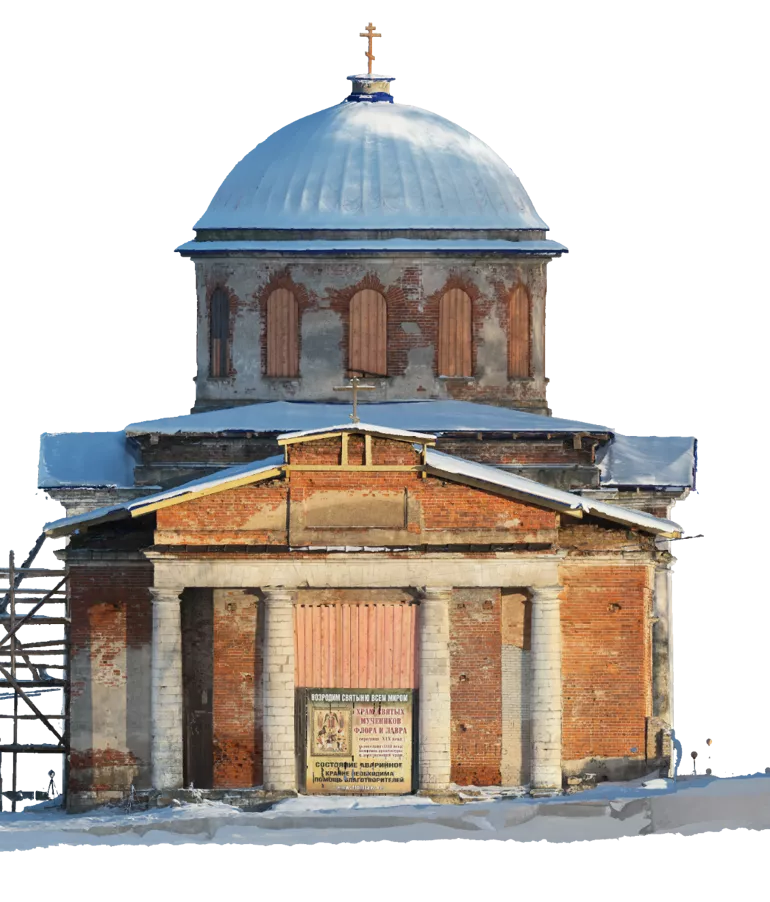

На сегодняшний день частично или полностью утраченными признаны многие памятники истории. Их точное воспроизведение зачастую невозможно по причине отсутствия чертежей. Здания и сооружения, признанные объектами культурного наследия, необходимо подвергать процедуре оцифровки с занесением в особые базы данных. Наличие таких архивов в будущем облегчит проведение реставрационных или восстановительных работ памятников старины и объектов культурного наследия.

Почему?

Ни один из традиционных способов проведения обмерных работ зданий не способен дать такой точный и быстрый результат, как 3D-сканирование. Размер строения и особенности геометрии элементов фасада также не представляют проблемы для современных устройств. Лазерное сканирование позволяет решать множество задач: контроль на этапе проектирования и строительства, декорирование фасадов и сохранение культурного наследия.

Последние выполненные проекты

Лазерное сканирование зданий и сооружений Реконструкция частного коттеджа в г. Женева Подробнее Лазерное сканирование зданий и сооружений BIM-модель для реставрации объекта культурного наследия Подробнее Лазерное сканирование зданий и сооружений BIM-модель для реставрации церкви Подробнее Лазерное сканирование зданий и сооружений 3D-сканирование установки по производству аммиака Подробнее Лазерное сканирование зданий и сооружений Проведение строительного контроля здания в г. Химки Подробнее Лазерное сканирование зданий и сооружений Сканирование здания для проектирования облицовки в г. Новогорск Подробнее Лазерное сканирование зданий и сооружений Проектирование облицовки пандуса каменной плиткой Подробнее Лазерное сканирование зданий и сооружений Реконструкция коттеджа в поселке Миллениум Подробнее Лазерное сканирование зданий и сооружений Установка звука и света в конференц-зале и прилегающих помещениях Подробнее Лазерное сканирование зданий и сооружений Ремонтные и отделочные работы коттеджа в МО Подробнее Лазерное сканирование зданий и сооружений Реставрация фасада здания санатория в г. Кисловодск Подробнее Лазерное сканирование зданий и сооружений Реставрация фасада административного здания Подробнее Лазерное сканирование зданий и сооружений Сканирование фасада и внутренних помещений в Софрино Подробнее Лазерное сканирование зданий и сооружений Сканирование интерьера квартиры Подробнее
Лазерное сканирование зданий и сооружений
Стоимость архитектурного сканирования от 35 000 руб.
Для точного расчета стоимости отправьте заявку нашим специалистам с необходимой информацией
Заказать услугу

Этапы работ

Лазерное сканирование зданий и сооружений
Получение исходных данных от заказчика, составление тех. задания (ТЗ)
Лазерное сканирование зданий и сооружений
Оценка стоимости и сроков работ, согласование условий работы
Лазерное сканирование зданий и сооружений
Подписание договора и выставление счета
Лазерное сканирование зданий и сооружений
Внесение предоплаты
Лазерное сканирование зданий и сооружений
Проведение работ по согласованным датам
Лазерное сканирование зданий и сооружений
Предоставление заказчику готового результата работ в необходимом формате
Лазерное сканирование зданий и сооружений
Подписание акта выполненных работ
Необходимая информация
Для формирования ТЗ, а также для определения объёма и стоимости работ:
  • Фотографии объекта;
  • Имеющиеся чертежи объекта;
  • Требования к формату и точности 3D-модели объекта;
У вас появились вопросы по сканированию?
Напишите нам, и наши менеджеры ответят на все ваши вопросы и решат конкретно вашу задачу!

Парк оборудования и ПО

Лазерное сканирование зданий и сооружений

Faro Focus S 150

Лазерный сканер Faro Focus S 150 позволяет быстро производить высокоточные 3D-измерения сложных объектов и зданий

Тип 3D-сканера: портативный лазерный

Точность сканирования: до ±1мм

Максимальное расстояние сканирования: 150 м

Имеет широкое применение в строительстве и дизайне

Выходной формат файла: .fls

Заказать
Лазерное сканирование зданий и сооружений

Surphaser HSX 25

3D-сканер Surphaser HSX 25 метрологического класса обеспечивает высокую точность при сканировании крупногабаритных объектов, в том числе позволяя проводить обмеры интерьеров и экстерьеров в сжатые сроки. Имеет широкое применение в решении задач обратного проектирования и контроля отклонений геометрии у объектов больших размеров.

Тип 3D-сканера: портативный лазерный

Точность сканирования: 200 микрон на 10 метров

Максимальные габариты объекта: 1 м до 140 м

Заказать
Лазерное сканирование зданий и сооружений

Faro Scene

Faro Scene - это высокопроизводительный и практичный программный инструмент обработки результатов 3D‑сканирования (3D‑облака точек). Программа предназначена для просмотра и администрирования большого 3D‑облака точек, полученного после 3D‑сканирования с большим разрешением лазерным сканером FARO Focus.

Заказать
Лазерное сканирование зданий и сооружений

Autodesk Recap

Autodesk Recap – программный продукт для создания точных 3D‑моделей с захватом реальности. Используется, чтобы преобразовать реальность в 3D‑модель или 2D‑чертеж, готовый для дальнейшего проектирования. Приложение, которое может конвертировать фотографии или отсканированные файлы в форматы, поддерживаемые программным обеспечением САПР, например, AutoCAD.

Заказать

Сопутствующие услуги

Компания TWIZE оказывает профессиональные услуги по трехмерному сканированию строительных объектов любых форм. По желанию заказчика проводим съемки в Москве и любом другом городе РФ, а также за рубежом.

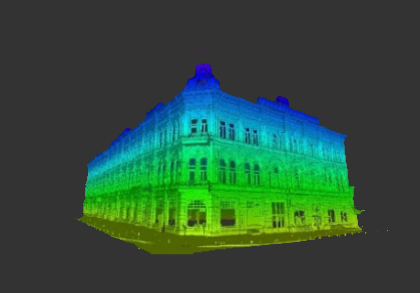

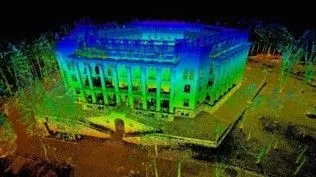

Лазерное сканирование зданий буквально означает исследование лазером. Данная технология подразумевает использование лазерных приборов, создающих облако точек с пространственными координатами, на основе которых строится объемное изображение. Измерение объектов и поверхностей с помощью лазерного сканера проводится бесконтактным способом и отличается высокой производительностью. Это передовой метод, который позволяет получить 3D-модели максимальной точности и детализации.

Сферы применения

Результаты лазерного сканирования актуальны на всех этапах работ, связанных со строительными объектами, включая проектирование, строительство, обследование и эксплуатацию. 3D обмер с помощью лазерных устройств помогает создавать пространственные компьютерные модели любых объектов с высокой степенью детализации. Трехмерные 3Д-модели востребованы при:

  • проектировании и реставрации строительных сооружений различного назначения;
  • создании проектов дизайна помещений;

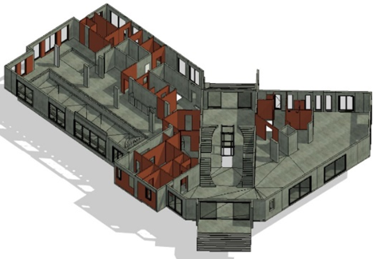

  • создании информационных моделей зданий;
  • обследовании объектов;
  • проведении контрольных мероприятий (технадзор, проверка отклонений, мониторинг коллизий и т.п.);

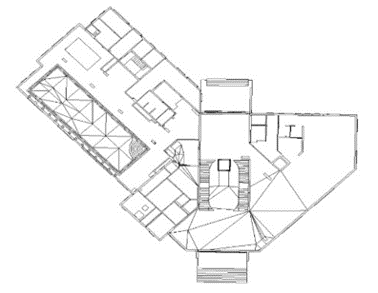

  • необходимости создания обмерных планов и сечений сооружений;

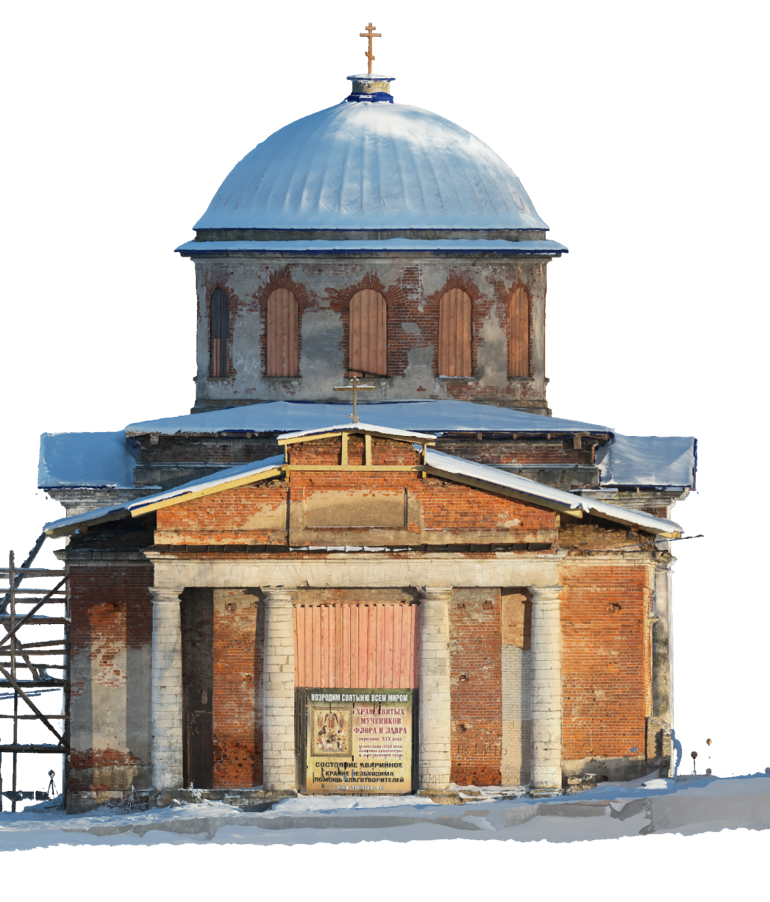

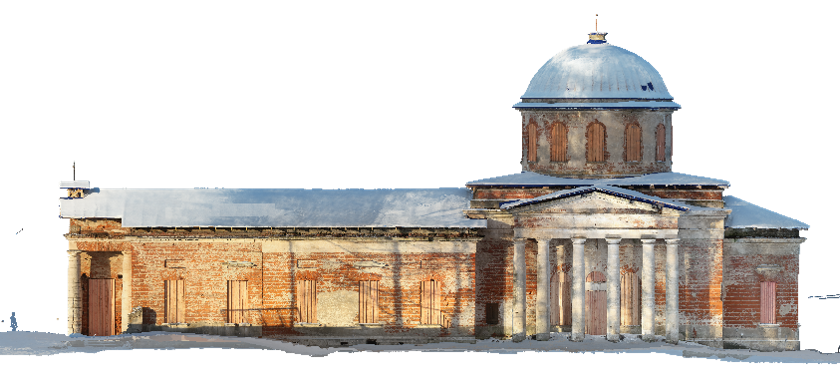

  • съемке фасадов;
  • создании световых декораций на фасадах;
  • определении объемов сыпучих материалов.

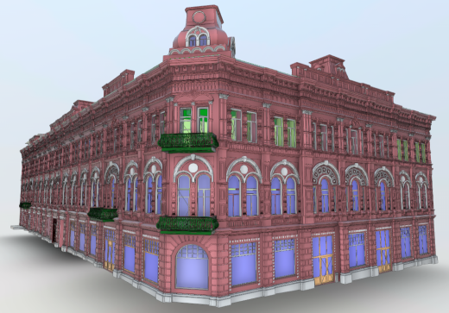

3д-сканирование зданий незаменимо при BIM-моделировании. Данный метод также используется для создания трехмерного кадастра недвижимости и оцифровки объектов культурного наследия.

Основные заказчики услуги «Лазерное сканирование фасадов зданий» — проектные, строительные, инженерно-изыскательные, инжиниринговые и экспертные компании, а также архитектурные бюро и дизайнерские фирмы.

Лазерное сканирование строений и фасадов

Лазерный обмер позволяет сканировать и впоследствии создавать цифровые модели отдельных зданий и целых комплексов.

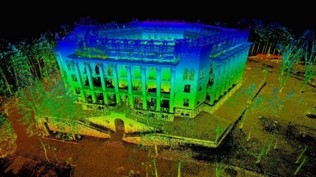

Сканирование фасадов и других поверхностей с помощью лазера основано на импульсном либо фазовом методе измерения расстояний. В ходе сканирования дальномер снимает фотопанораму и фиксирует направление и расстояние до точек объекта, в результате чего создается массив с пространственными координатами x, y, z.

Поскольку большие объекты невозможно замерять с одной локации (точки стояния), прибор в процессе измерений переставляется и создается несколько массивов (облаков точек). Для получения единой модели массивы «сшиваются» с помощью ПО (чтобы специалист мог ориентироваться в зонах перекрытия скано 3д сканер формирует фотопанорамные сферы, а для повышения точности и скорости сшивки на объекте закрепляются специальные сферы).

По завершении всех работ заказчик получает 2Д-планы(чертежи) и/или 3Д-модели.

Преимущества и недостатки лазерного сканирования

Обмер фасадов и внутренних помещений — дорогостоящая задача, которая позволяет в максимально короткие сроки получить полную информацию о геометрии объекта 3д сканирования. Использование лазерных технологий позволяет существенно сократить временные и финансовые затраты. В списке основных преимуществ:

  • Неизменно высокая точность даже в условиях ограниченного доступа к объекту (погрешность применяемого в TWIZE оборудования — +/- 1 мм).
  • Экономия времени: скорость съемки — до 120 млн точек в час.
  • Полная детализация и визуализация (заказчик получает точную копию объекта).
  • Минимизация человеческого фактора и высокий уровень безопасности благодаря настраиваемому автоматизированному процессу съемок.
  • Возможность проводить на основе полученных данных трехмерное моделирование и оцифровку данных.

Однако, заказывая лазерное сканирование фасадов, следует учитывать, что лазерное геодезическое оборудование чувствительно к влажности и низким температурам, поэтому съёмка в зимнее время может быть невозможной (плюсом является то, что обмеры можно проводить как в светлое, так и в темное время суток).

Вопреки опасениям по поводу дороговизны услуги «Сканирование зданий», цена съемки и моделирования сопоставима, а иногда даже ниже, чем при использовании традиционных методов.

Оборудование

Лазерные сканеры позволяют проводить не только наземное сканирование фасада. При необходимости можно осуществить воздушные и мобильные измерения. Метод и оборудование подбираются в зависимости от особенностей объекта и поставленных целей.

Воздушное сканирование проводится с помощью летательных аппаратов — они дают возможность провести работы на больших площадях и/или участках с загущенными посадками. Мобильные измерения актуальны при моделировании линейных объектов, например, автомобильных и железных дорог. В таких случаях приборы монтируются на транспортные средства.

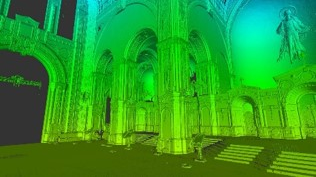

Измерения сложных сооружений, а также 3d-обмер помещений (внутренняя съемка) выполняются по технологии наземного лазерного сканирования. Она позволяет сделать максимально детальные модели зданий, а также фасадные и топографические планы. Для таких работ применяются наземные стационарные приборы высокой точности.

Этапы работ

Лазерное сканирование или обмер помещений 3d-формата включает четыре основных этапа:

  1. Подготовительные работы. Специалисты, ориентируясь на особенности объекта и предъявленные требования, выбирают оптимальные методы и оборудование для предстоящих исследований.
  2. Основной процесс — полевые работы. Инженеры выезжают на объект и осуществляют 3д-сканирование зданий. Для этого создается геодезическая основа, проводится координация геодезических марок, при необходимости устанавливаются сферы для сшивки сканов.
  3. Камеральные работы — обработка полученных результатов с использованием специального программного обеспечения («сшивка» отдельных участков в единое целое, удаление лишних объектов, выделение несущих и ограждающих элементов).
  4. Заключительный этап — передача готовой информационной модели заказчику в удобном для него формате (электронные чертежи, BIM-модели и пр., возможно создание систем данных, совместимых с AutoCAD, Autodesk, MicroSration и другими форматами).

Точность измерений

Лазерное сканирование зданий и сооружений отличается высокой точностью, которая объясняется как техническими возможностями самих сканнеров, так и минимизацией человеческого фактора. Процесс замера осуществляется в автоматическом режиме (прибор сам вращает измерительную головку), поэтому ошибки и неточности в измерениях сведены к нулю. Тем не менее, на итоговый результат и точность сканирования влияет ряд факторов:

  • расстояние до объекта;
  • особенности позиции, с которой ведется съемка;
  • погодные условия (чем лучше видимость, тем выше точность).

Стоит упомянуть, что у разных заказчиков требования по точности и детализации объекта отличаются в зависимости от цели проводимых измерений.

Один из важнейших факторов, от которого зависит, насколько качественно будет осуществлено лазерное сканирование зданий, — квалификация специалиста, проводящего съемку и последующую обработку данных. Это особенно актуально при сканировании сложных архитектурных форм. И хотя сам процесс сканирования лазером является автоматическим, важно провести грамотную настройку, выбрать оптимальные точки для измерения расстояний, организовать сеансы сканирования и т.д.

Многолетний опыт работы с различными объектами, включая архитектурные памятники, культовые строения, сооружения промышленного назначения и жилые здания позволяет специалистам компании TWIZE успешно справляться с задачами любой сложности. Наше оборудование обеспечивает измерения с миллиметровой точностью и скоростью более чем 1 млн точек в секунду.

Цена на лазерное сканирование зданий

Озвучить точную сумму, в которую обойдется 3д-сканирование зданий и сооружений, можно только после определения объемов работы, уровня сложности и конкретных требований. Ценовое предложение формируется для каждого заказчика индивидуально, на основании согласованного технического задания, с учетом:

  • площади сканирования (кв. м);
  • геометрических и других особенностей объекта;
  • локации объекта;
  • имеющейся в наличии документации.

  • Как заказать услугу лазерного 3D-сканирования зданий?

    Мы принимаем заявки на сканирование зданий и сооружений любой площади, конфигурации и назначения.

    • Сотрудничество начинается с получения от заказчика исходной технической информации по объекту. Нам нужны чертежи и фотографии, которые можно отправить для предварительной оценки по электронной почте.
    • С учетом предоставленных данных, а также предъявленных требований к формату и точности будущей 3D-модели составляется техническое задание, в котором оговариваются сроки и стоимость работ.
    • Лазерное 3d-сканирование зданий проводится после подписания договора и внесения аванса, в согласованный с заказчиком день.
