Что мы делаем:
Разработка проекта жилого или коммерческого объекта начинается с приглашения специалиста – дизайнера по интерьерам. Свою работу он начнет с составления обмерочного плана квартиры или любого другого помещения. В большинстве случаев можно ограничиться простой рулеткой, однако не все пространства имеют идеальную геометрию с ровными стенами, одноуровневым потолком и идеально прямыми углами. Современные строения могут иметь в квартирах искривленные полукруглые эркеры или коммуникации, проходящие по потолкам промышленных помещений. Все это нужно максимально точно учесть в плане, иначе ни мебель, ни оборудование просто не поместится на объекте после проведения отделочных работ. Вся эта информация будет содержаться в обмерочном чертеже. С 3D-сканером через несколько часов работы можно получить идеальный чертеж квартиры или промышленного помещения с точными размерами без внушительных временных затрат.
Для проведения реставрационных работ на объекте также необходим обмерочный план. От неточности его исполнения может пострадать не только кошелек заказчика, но и нанести непоправимый вред объекту культурного наследия человечества. В работе 3D-сканер учитывает все малейшие особенности исторических интерьеров, что исключает ошибки. Получить обмерочный чертеж объекта очень просто – достаточно установить 3D-сканер в помещении, а он передаст показания на компьютер и создаст трехмерную модель с погрешностью в пару микрон. С его помощью вы можете легко трансформировать 3D-объект в привычный 2D-план с точными размерами.
Что у нас есть:
- Использование рекомендованных компанией Autodesk методик работы с данными лазерного сканирования позволяет реализовать весь процесс проектирования: начиная с обработки и визуализации данных в Autodesk Recap, а также экспорта и обработки данных в Revit, Autocad и Navisworks
- Точность конечных моделей 5-10 мм
- Программное обеспечение Faro Scene и As-Built значительно ускоряет процесс проектирования и позволяет получить более точный результат
- Использование дополнительного программного обеспечения FARO позволяет добиться точности ≈2 мм
Почему?
Разработка плана – первый и самый важный этап любого строительства на объекте. От точности его исполнения напрямую зависит результат работы целой команды. 3D-сканирование дает возможность измерить объект любого размера и геометрии пространства. Оборудование существенно сокращает время работы дизайнера-проектировщика на этапе замеров и уменьшает стоимость его работ на объекте.
Традиционно архитектурные обмеры основываются на построении обмерочных чертежей объектов или их отдельных элементов по фотографиям и на основании габаритных размеров, полученных посредством измерения лазерными рулетками. Но мы не останавливаемся на этом и используем также современные 3Д-сканеры, позволяющие создавать невероятно точные чертежи.
По показателям точности и скорости изготовления обмерочные чертежи, которые составляются специалистам нашей компании, также на высоте. Таких результатов нам удается добиться не только за счет использования современного, высокоточного оборудования. Работая с обмерочными чертежами, мы, прежде всего, детально изучаем объект в процессе подготовки технического задания.
Мы изготавливаем обмерочные чертежи в рамках выполнения обмером следующих объектов:
- фасадов;
- внутренних помещений;
- элементов интерьера.
От заказчика нам понадобятся фотографии и имеющиеся чертежи, планы объекта. При работе со сложными объектами наши специалисты могут предварительно выезжать на них для детального ознакомления.
Стоимость обмерочного чертежа зависит в большей степени от сложности объекта. Чтобы заказать чертеж или больше узнать об особенностях составлении чертежа или плана обмера, свяжитесь с нашими специалистами.
Этапы работ
- Фотографии объекта;
- Имеющиеся чертежи объекта;
- Требования к формату и точности 3D-модели объекта;
Парк оборудования и ПО

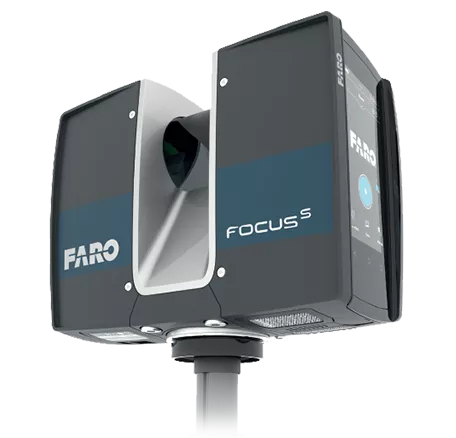

Faro Focus S 150
Лазерный сканер Faro Focus S 150 позволяет быстро производить высокоточные 3D-измерения сложных объектов и зданий
Тип 3D-сканера: портативный лазерный
Точность сканирования: до ±1мм
Максимальное расстояние сканирования: 150 м
Имеет широкое применение в строительстве и дизайне
Выходной формат файла: .fls
Заказать
Surphaser HSX 25
3D-сканер Surphaser HSX 25 метрологического класса обеспечивает высокую точность при сканировании крупногабаритных объектов, в том числе позволяя проводить обмеры интерьеров и экстерьеров в сжатые сроки. Имеет широкое применение в решении задач обратного проектирования и контроля отклонений геометрии у объектов больших размеров.
Тип 3D-сканера: портативный лазерный
Точность сканирования: 200 микрон на 10 метров
Максимальные габариты объекта: 1м до 140 м
Заказать
Autodesk Plant 3D
Autodesk Plant 3D – программное обеспечение для создания и изменения схем трубопроводов и КИП, 3D-моделей, а также извлечения двумерных и изометрических чертежей трубопроводов с помощью специализированных инструментов для проектирования промышленных объектов
Заказать
Autodesk AutoCAD
AutoCad – трехмерная система автоматизированного проектирования и черчения. Включает в себя полный набор инструментов для комплексного трехмерного моделирования, поддерживает твердотельное, поверхностное и полигональное моделирование. AutoCAD позволяет получить высококачественную визуализацию моделей с помощью системы рендеринга mental ray.
Имеет широкое применение в:
- машиностроении
- строительстве
- архитектуре
- других отраслях промышленности
