Создание рабочей конструкторской документации

Сборочный чертеж детали 3d — электронный документ, созданный в процессе разработки изделия (create modeling detal), предназначенный для указания точных размеров, позволяющий, при наличии нужного оборудования наладить производство. Он содержит информацию, описывающую:

• Узлы изделия (размеры, форма и др.);
• Взаимодействие между собой;
• Соединение, крепежи и параметры сборки;
• Перечень необходимых инструментов и материалов.

Понимание документации требует от проектировщика знаний технической части и технологии, а также опыта 3д черчения.

Чертеж детали — вид, технологии

Чтобы было проще понять, что такое 3d разработка чертежей деталей изделия, нужно ознакомиться с их видами, технологиями создания и дальнейшего изготовления запчастей. Перечислим их и кратко разберём.

1. Автоматизированное проектирование с использованием CAD (Computer-Aided Design model);
2. Метод добавления материала (Additive Manufacturing of models) для создания или дальнейшего производства;
3. Моделирование с помощью виртуальной реальности (VR) для визуализации в процессе проектирования;
4. Предварительная калибровка модели на объекте с помощью технологии AR;
5. Проектирование узлов и проведение расчётов с помощью искусственного интеллекта.

Виды изделий и конструкторских документов

Давайте ознакомимся с отраслями, в которых разработка чертежа изделия невозможна без применения технологии 3д в процессе создания. Изготовление объекта без моделирования с применением специального ПО невозможно в машиностроительной, электронной, мебельной, медицинской (создании биометрических протезов), промышленности (3д корпуса разного типа) и ещё многих отраслях.

Для упрощения дальнейшего производства, в процессе разработки чертежа детали при создании модели важны: сборочный и раскройный 3d чертеж, а также другая техническая документация.

Чертежи по образцу детали

Если у заказчика есть готовый образец 3д детали, то это упрощает задачу. Проектировщику нужно скопировать или модернизировать объект, изменив его части или поменять параметры (размер, расположение креплений и др.). Это позволяет сохранить особенности и размеры, а также внести необходимые правки в предмет до начала изготовления.

Порядок разработки конструкторской документации детали

Процесс разработки 3д чертежа детали можно поделить на условные этапы.

Сначала производится сбор необходимых данных и формируются технические требования к будущей модели. Затем разработчик создает объект с помощью специального программного обеспечения.

После этого можно переходить к проектированию для производства узлов, включающее:

• Изображение проектируемого предмета в 3D пространстве;
• Размеры;
• Технические требования;
• Спецификации, заранее озвученные клиентом.

В финале происходит проверка и корректировка 3d детали. Заказ выполнен, а готовую документацию можно сдавать клиенту.

Преимущества 3D-сканирования и 3D-моделирования при создании чертежей детали и изделий

Создать чертеж детали, соответствующий требованиям заказчика невозможно без применения технологии 3D-сканирования и 3D-моделирования. Они позволяют сделать деталь, корпус или другое изделие. Это позволяет сократить время и затраты на моделирование и повысить качество заказанных деталей.

Из 3D в 2D

Из изображения 3d детали, разработанного с помощью новейшего ПО, специалист сможет сделать несколько проектов в формате 2d. Их легко распечатать, чтобы прикрепить полученные материалы к технической документации. Это упростит их утверждение вышестоящим начальством, не имеющим профильных знаний в области 3д проекций.

Особенности разработки сборочных чертежей

Сборочный чертеж — часть конструкторской документации, упрощающая процесс соединения деталей для создания единой модели. Мы кратко изучим проекты изготовления 3d деталей разных типов, чтобы ознакомить вас с разнообразием сфер применения этой методики.

Выполнение чертежа детали, изготовленной литьем

При моделировании детали, выпускаемой методом литья, обязательно учитываются специфические особенности используемого сырья, указанного клиентом в заказе. В расчётной документации 3d копии обязательно указывается:

• Форма для отливки (параметры и её материал);
• Требования к свойствам и составу, для соблюдения технологии.

Выполнение чертежа пружины

При создании проекта пружины с помощью программного обеспечения для 3d моделирования предметов, прежде чем заказать её трехмерную проекцию, стоить заострить внимание на сопротивлении и других свойствах. Необходимо учесть:

• Все параметры пружины;
• Коэффициент жёсткости (особенно важно в документации к корпусу);
• Максимально допустимая растяжка.

Выполнение чертежа зубчатого колеса

Зубчатые колеса широко используются в узлах и механизмах разных типов. При создании или модернизации 3d детали предмета в проекте учитываются:

• Особенности модуля;
• Число и форма зубьев.

Последовательность чтения чертежа общего вида

Правильное прочитать чертеж смогут только специалисты с квалификацией узкой направленности в области проектирования. Его можно поделить на этапы:

1. Знакомство с названием;
2. Определение масштаба;
3. Чтение чертежа (детали, проекции, крепления, крепежный инструмент и др.);
4. Изучение текстовой информации, находящейся в нижних полях и приложениях (названия, размеры, заметки, и др.).

Преимущества заказа чертежа детали у «Twize»

Команда «Twize» предлагает услуги профессионального проектирования 3d детали на заказ. Вот почему клиенты выбирают нашу компанию:

1. Работаем с юридическими и физическими лицами, а также с индивидуальными предпринимателями;
2. Качество изготовленной документации уже оценили сотни довольных заказчиков из города Москва и МО;
3. Предлагаем услуги жителям всех стран мира;
4. Мы строго соблюдаем технологию, учитываем свойства материалов для создания достойного продукта (включая изготовление сложных 3д моделей корпусов).

Порядок выполнения заказа

Заказать у нас 3d модель детали любого размера и сложности можно следуя простому алгоритму:

• Связаться с нами, (по телефону, воспользовавшись специальной формой на сайте или по электронной почте) чтобы получить консультацию;
• Отправить техническое задание или заказать его разработку;
• Внести предоплату за услугу;
• Дождаться выполнения и принять готовую работу.

Цены на наши услуги

Компания «Twize» предлагает услуги создания чертежей изделий в кратчайшие сроки (от 2 дней). Высочайшая точность (от 40 микрон) достигается благодаря квалификации кадров и передовому оборудованию. Разработаем с нуля от CAD-модели до РКД по цене от 8000 рублей за проект.

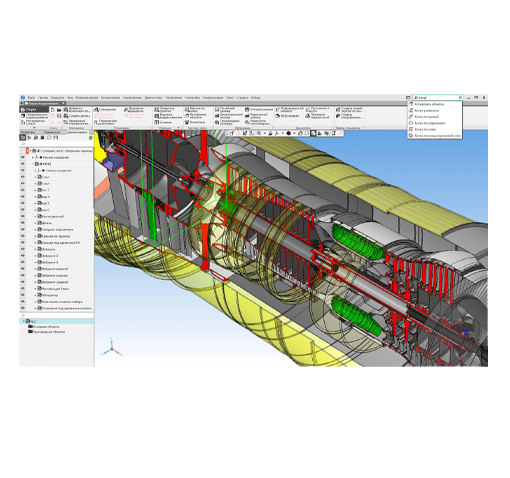

Примеры работ

Мы гордимся результатами нашей работы. Ниже представлены примеры, разработанные для наших клиентов. Желаем приятного ознакомления.

Заказать 3Д-чертеж детали

Чтобы заказать проектирование или создание 3d копии детали свяжитесь с нами по телефону горячей линии, электронной почте или воспользовавшись интерфейсом сайта. Наши эксперты ответят на ваши вопросы и помогут в оформлении заказа.
