Специалисты компании Twize выполнили архитектурные обмеры храма Петра и Павла в селе Переслегино Тверской области для целей реставрации данного объекта культурного наследия. Обмерные работы были произведены методами лазерного сканирования и аэросъёмки с дрона. По результатам обмеров нами был подготовлен полный комплект обмерных чертежей, также Заказчику были переданы точечные 3D-модели в формате RCP и фотограмметрическая модель здания.

Заказать услугу

Этот интереснейший проект по обмерам был выполнен для  подготовки проекта к реставрации. Обмерные работы были осуществлены методами лазерного сканирования и фотограмметрической съёмки с БПЛА.

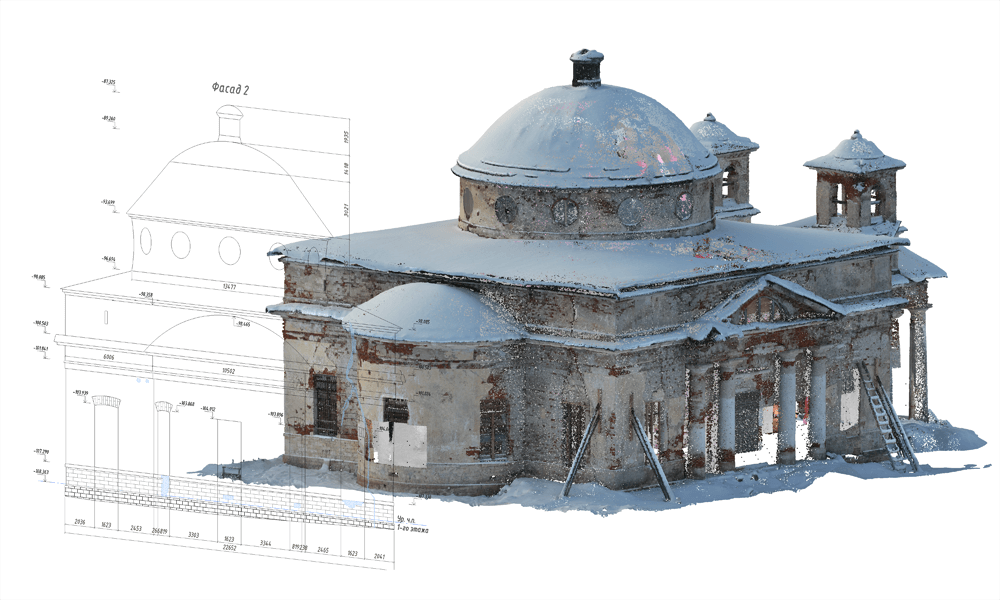

Облако точек с нанесенной фотограмметрией и чертежом здания

История и современное состояние храма

В наши дни Переслегино официально является деревней, но еще 100 лет назад его жители были сельчанами. Они искренне радовались возможности ходить в собственный храм, который, ко всему прочему, был настоящим произведением русского зодчества, авторство которого исследователи бесспорно связывают с творчеством выдающегося русского архитектора Николая Львова.

С конца XVII столетия Переслегино было вотчиной знаменитого семейства Полторацких. Известно, что до строительства Петропавловской церкви в селе существовала небольшая деревянная церковь во имя Николая Чудотворца. Спустя век она сильно обветшала, в результате чего Марк Фёдорович Полторацкий обратился с прошением к архиепископу о строительстве в селе нового каменного храма во имя Святых апостолов Петра и Павла.

Согласно неподтверждённым источникам, строительство храма было завершено в конце 90‑х годов XVIII века, когда Марк Полторацкий уже скончался. Торжественное освящение Петропавловского храма состоялось 25 июля 1802 года в присутствии Агафоклеи Александровны, супруги почившего хозяина Переслегино.

3D-лазерное сканирование храма и фотограмметрическая съёмка с БПЛА

Это не первый раз, когда компания Twize делала сканирование декоративных фасадов. Зная, как обрабатывать облако точек для таких объектов, мы решили провести лазерное сканирование в цвете с наложением текстур поверхности.

Для получения облаков точек с наложенными текстурами используются два способа. Первый — обычное лазерное сканирование без цвета с наложением цветных фотографий, сделанных традиционной качественной фотокамерой. Второй — лазерное сканирование в цвете с использованием камеры, встроенной в сам сканер.

Первый вариант даёт более качественную текстуру, необходимую при обмерах сложных объектов с плотным декором, но достаточно трудоёмок. Второй вариант позволяет получить текстуру не такого высокого качества, впрочем, вполне пригодную для работы на большинстве объектов, но гораздо быстрее. Мы выбрали второй вариант и поэтому решили использовать наш компактный и очень удобный 3D-лазерный сканер FARO S 150 со встроенной фотокамерой.

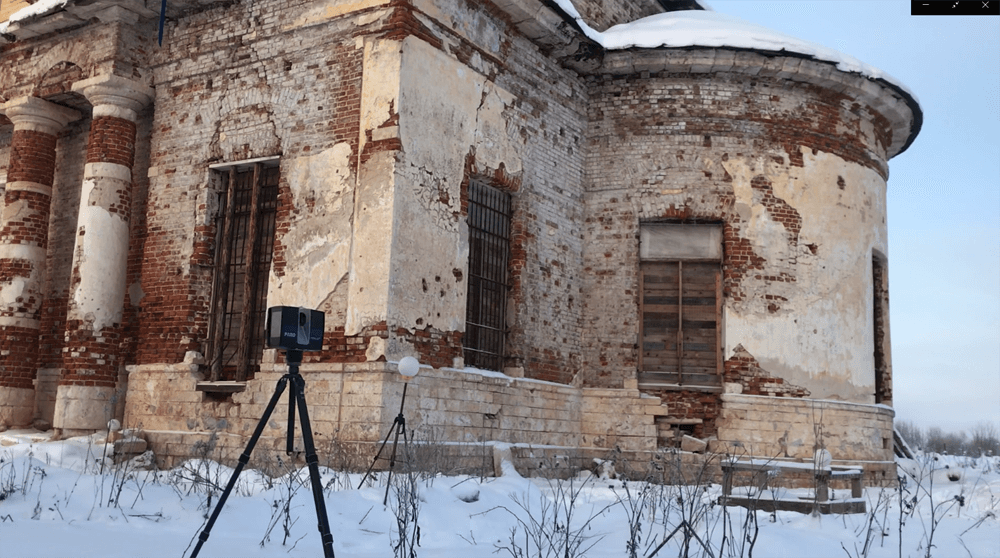

Процесс сканирования храма

На лазерное сканирование интерьеров и фасадов храма ушёл всего один рабочий день. Купола и верхняя часть фасадов были не видны с уровня земли, и для съёмки этих недоступных для 3D-сканера участков мы использовали аэрофотосъёмку с квадрокоптера, которая заняла ещё несколько часов.

Обработка результатов обмерных работ и подготовка обмерных чертежей

На камеральной стадии работ данные с фотокамеры беспилотного летательного аппарата DJI были обработаны и преобразованы в облако точек, которое было интегрировано с облаком точек, полученным с помощью лазерного сканера. Сшивка облаков точек со сканера, фотограмметрическая обработка аэрофотоснимков, интеграция данных заняли неделю.

Подготовка комплекта обмерных чертежей заняла около пяти недель. Чертежи были переданы Заказчику в стандартном для проектировщиков формате DWG (AutoCAD), а полученные точечные 3D‑модели храма — в уже привычном формате RCP (Revit).

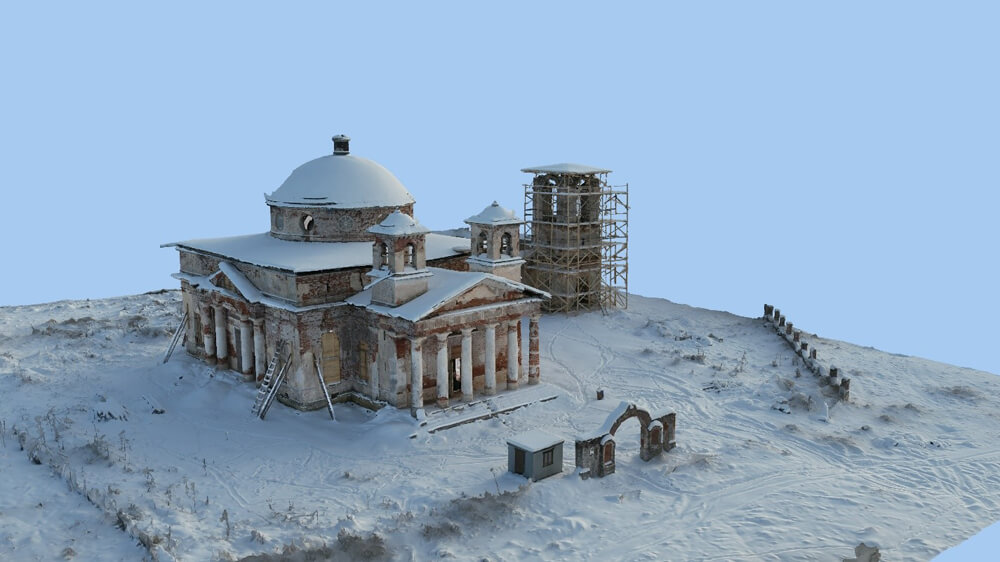

Фотограмметрическая модель храма

Наша компания обладает большим многолетним опытом производства обмерных работ на объектах историко‑культурного наследия и современного строительства. Обмерные работы выполняются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Также мы используем фотограмметрическую съёмку с БПЛА, как в случае с обмерами. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D-модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D‑моделей — в зависимости от поставленной Заказчиком задачи.
