Реверс‑инжиниринг (реинжиниринг, reverse‑engineering) – процесс копирования объекта по уже готовому образцу, способ получения 3D‑моделей и чертежей готового изделия по данным 3D‑сканирования.
Метод обратного проектирования применим для любой сферы промышленности и широко используется в машиностроительной, аэрокосмической, судостроительной и других областях производства.
Компания Twize оказывает услуги обратного проектирования деталей, оборудования, зданий и архитектурных сооружений, когда требуется:
- воссоздание утраченных деталей;
- восстановление изношенных или вышедших из строя деталей;
- сохранение информации об объектах для их дальнейшего ремонта или воспроизведения.
Обратный инжиниринг: этапы работы

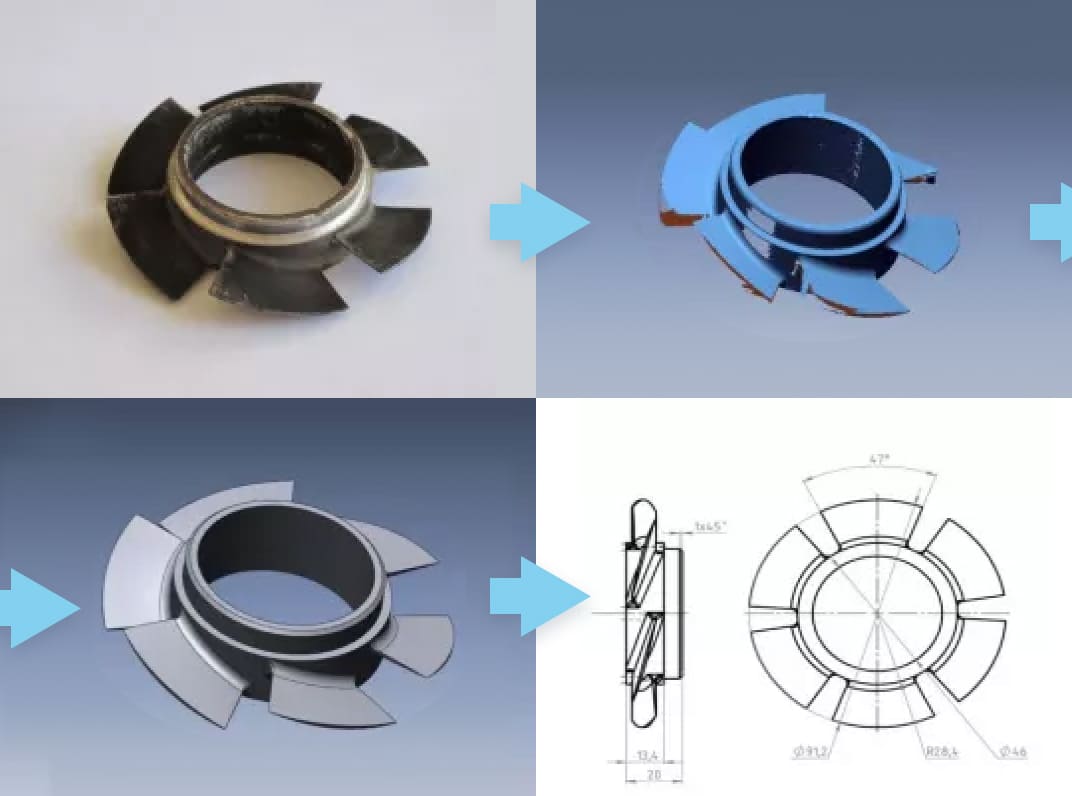

Реверс-инжиниринг в машиностроении и других отраслях применяется, если производитель исходного изделия не предоставляет сведений о структуре, методах создания объекта, или они были утеряны. Чтобы получить всю необходимую информацию об изделии, обратное проектирование изделий выполняют в несколько этапов:
- разборка готового изделия на детали (при необходимости);
- определение применяемых в производстве материалов;
- трехмерное сканирование и получение CAD‑модели;
- снятие размеров других элементов устройства (при необходимости);
- создание рабочей модели, подгонка и проверка;
- разработка чертежей.
Реинжиниринг важен, когда вы хотите создать новые детали, которые включают более старые проекты (или ссылаются на них), где исходный проект САПР недоступен.
Также процесс обратного проектирования активно используется в импортозамещении.
Преимущества реверс‑инжиниринга заключаются в том, что он позволяет сократить затраты за счёт локализации производства, оптимизации логистики и других факторов; происходит снижение стоимости изготовления изделия при производстве партиями или сериями. Также важно многократное воспроизведение документации, полученной в ходе реверс‑инжиниринга: изделия можно изготавливать неограниченное количество раз на любых производствах в зависимости от ваших задач.
И самое важное преимущество, особенно в последнее время, — надёжность поставок независимо от санкционных ограничений или курса валют.
Вы можете создавать запасные детали, соответствующие оригинальному дизайну поврежденных существующих деталей. Другая возможность — использовать процессы обратного инжиниринга для интеграции сложных поверхностей из существующих объектов в 3D‑печатные устройства, которые полезны при модификации изделий массового производства и изделий ручной работы.
Технология реверс‑инжиниринга

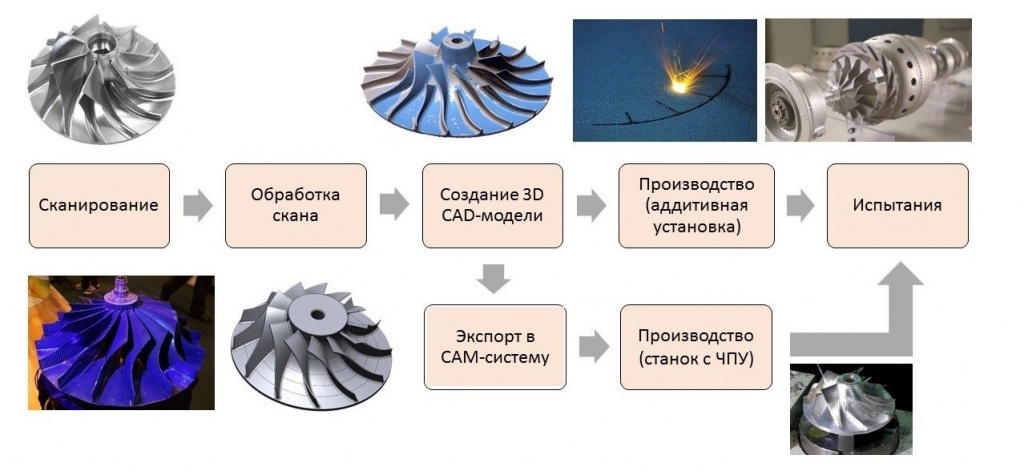

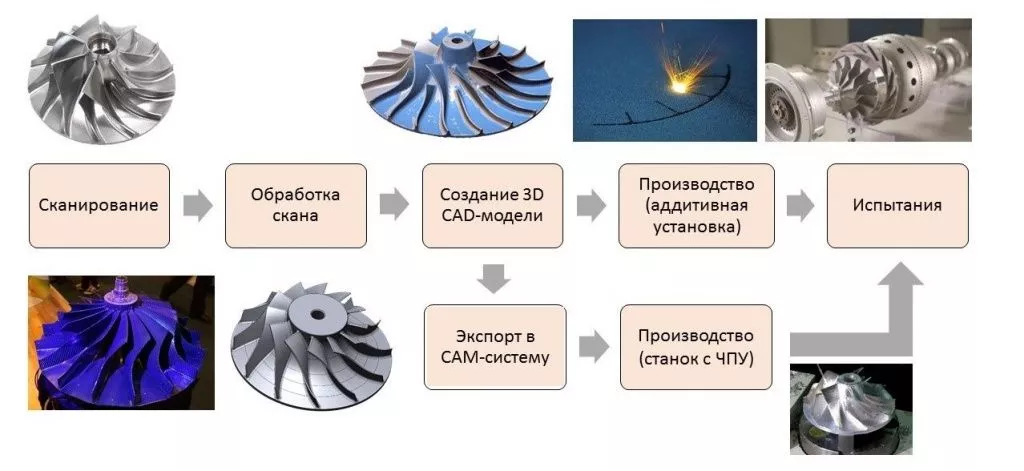

В комплекс входят три последовательные операции:
- измерение и фиксация параметров реального изделия;
- моделирование и компьютерный анализ полученных данных;
- создание чертежей, каталога деталей и руководства по эксплуатации.
Работа начинается с составления технического задания и плана работ. Далее выбираются оптимальные методы измерения и построения моделей с учетом требований ТЗ, конструкции изделия и предполагаемой технологии изготовления конструкторской документации.
Следующий шаг – измерение, уточнение структуры и номинальных размеров отдельных деталей объекта и их взаимного расположения. Достаточно одного физического образца для осуществления всех измерительных операций. Для построения сложных поверхностей мы применяем 3D-сканирование. Модель, полученная в результате сканирования, требует тщательной проработки для воссоздания функционального прототипа.
После фиксации номинальных размеров источника производится расчет и построение размерных цепочек.
На основе всех полученных данных с использованием системы автоматизированного проектирования (САПР, CAD‑система) создается параметризованная 3D‑модель.
В итоге этих операций формируются чертежи объекта и другая конструкторская документация.
Из нашей практики

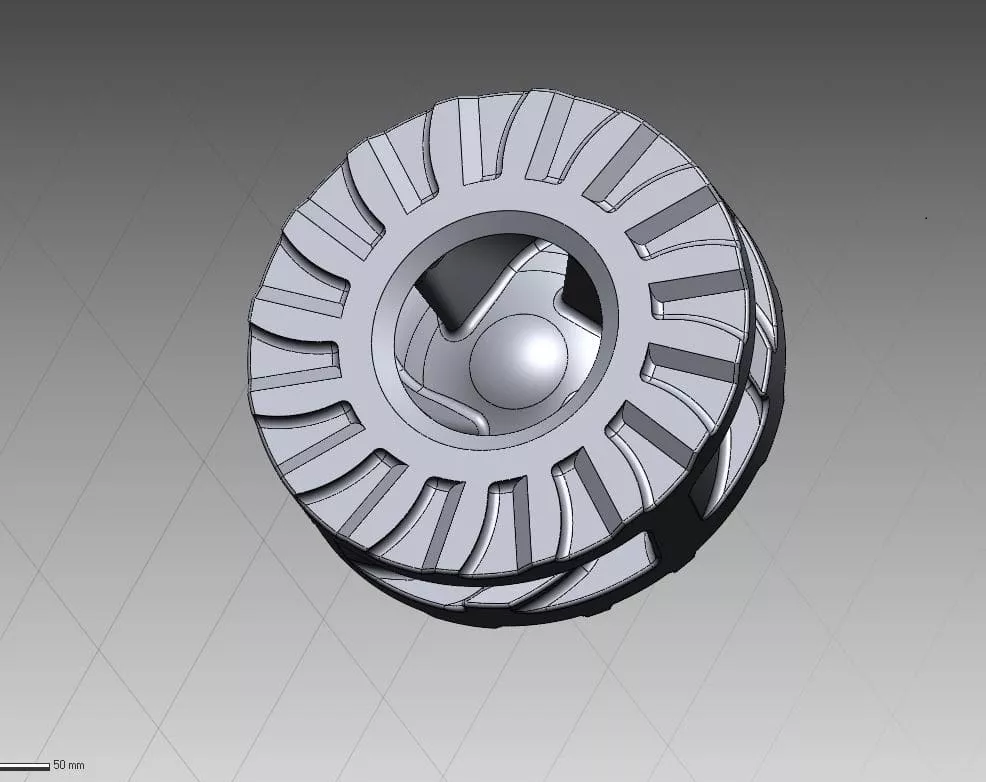

Машиностроительный реверс-инжиниринг насосного колеса Hilge
К нам обратился машиностроительный завод: вышло из строя рабочее колесо насоса немецкого производителя Hilge. Оригинальная деталь — нержавеющая сталь, сложная гидродинамическая форма лопастей, поверхностей. Документации не было никакой.
Сканирование с помощью 3D-cканера HandySCAN3D Black Elite заняло около часа — деталь компактная, около 150 мм в диаметре. Параллельно сделали спектральный анализ: оказалось, что материал — аустенитная нержавеющая сталь с конкретным содержанием хрома и никеля, что важно для выбора заготовки при производстве.
На выходе через 6 рабочих дней завод получил: STL-модель для фрезеровки на 5-осевом станке, STEP-файл для загрузки в CAD заказчика, и полный комплект ЕСКД-чертежей форматов А4-А2 с допусками на все посадочные поверхности. Плюс справку по химическому составу. Это позволило заказать деталь у российского производителя с конкретными требованиями к материалу.
Обратный инжиниринг ступицы привода: полный комплект КД за 3 дня
Деталь — ступица привода, 220×130 мм. Нужна серия, чертежей нет. Геометрия без особых сложностей, но сроки сжатые.
3D-cканирование заняло 1 час. Построение CAD-модели в Geomagic Design X — 2 дня. Через 3 рабочих дня заказчик получил 3D-модель ступицы в двух форматах: STL — для 3D-печати прототипа или проверки геометрии, STEP — для загрузки в любую CAD-систему, а также полный комплект рабочих чертежей по ЕСКД — с видами, допусками и шероховатостями. С этим пакетом деталь можно сразу запускать в серийное производство.
Контроль геометрии ротора электродвигателя: КД и оценка износа
Заказчик привёз ротор электродвигателя, который несколько лет проработал в производстве. Деталь внешне выглядела нормально. Чертежей на ротор не было, поэтому сначала нужно было получить КД, а заодно — оценить реальное состояние.
Мы отсканировали ротор, построили CAD-модель с точностью до 100 мкм и сделали карту отклонений — цветную визуализацию, где каждый цвет показывает насколько фактическая геометрия отличается от проектной.
Заказчик получил понимание реального состояния детали и принял решение: ротор ещё можно использовать ещё один цикл, а в следующий раз — заменить на новый по полученным чертежам.
Реверс-инжиниринг для импортозамещения
С 2022 года это направление стало заметной частью нашей работы. Когда оборудование европейского или азиатского производства, запчасти под санкциями или с многомесячными сроками поставки, то производители ищут, как производить аналоги самостоятельно или у российских поставщиков комплектующих.
Реверс-инжиниринг здесь — первый и ключевой шаг. Без КД невозможно ни заказать деталь у фрезеровщика, ни запустить литьё, ни сертифицировать продукт. TWIZE выполняет полный цикл: от физической детали до пакета документов, с которым можно идти в производство.
Важный момент: когда деталь металлическая, мы всегда рекомендуем делать спектральный анализ. Производители часто используют специфические сплавы — сталь определённой марки, алюминиевый сплав с точным химическим составом.
Частые вопросы по реверсу
Сколько стоит реверс-инжиниринг детали?
Стоимость услуги по реверс-инжинирингу (обратному проектированию) составляет 3800 ₽ за 1 час работы инженера и для каждого проекта рассчитывается индивидуально. Цена зависит от сложности геометрии и размера изделия, срочности заказа и необходимого результата. Например, стоимость реверса простой детали без сложной геометрии (3D-сканирование + построение CAD-модели в формате .STL) — от 25 000 ₽. Полный комплект КД с ЕСКД-чертежами детали средней сложности — от 45 000 ₽. Если нужен спектральный анализ металла — добавляется отдельная позиция.
Что если деталь имеет сложную геометрию или стертые поверхности?
Стёртые или повреждённые поверхности — это частый случай. Особенно когда деталь пришла с производства после долгой эксплуатации. Для этого проводится 3D-сканирование. Если поверхность стёрта — в облаке точек это будет видно. И вот здесь начинается работа инженера: нужно понять, насколько эта поверхность критична для функционирования детали. Посадочный диаметр, место под уплотнение, опорная поверхность подшипника — всё это функциональные зоны, где важен точный размер. Их мы восстанавливаем по конструктивным и обязательно указываем в чертеже, что размер принят расчётным. Именно поэтому реверс-инжиниринг — это не просто 3D-сканирование. Сканирование занимает обычно около часа. Остальное время — это работа конструктора, который строит CAD-модель и на ее основе 3D-модель.
Нужна ли оригинальная деталь или достаточно чертежей?
Если есть чертежи — отлично, реверс-инжиниринг не нужен: мы можем сразу разработать КД или адаптировать существующую документацию. Если чертежей нет, нужна физическая деталь, желательно в рабочем состоянии. Если деталь сломана, уточняйте заранее — иногда можно работать с фрагментами.
В каком формате получу 3D-модель и чертежи?
Стандартный пакет: STL (для 3D-печати или CAM-обработки), STEP (параметрическая модель, открывается в любой CAD-системе — SolidWorks, Компас, CATIA, NX). Чертежи — PDF в форматах А4-А2 по ЕСКД. По запросу можем выдать RVT (Revit), DWG, IGES или другие форматы. Если нужен формат конкретной CAD-системы — уточните при заказе.
Сколько времени занимает работа?
Зависит от сложности. Простая деталь (тело вращения, минимум сложных поверхностей) — 1-3 рабочих дня. Деталь средней сложности с подготовкой полного комплекта КД — 4-6 рабочих дней. Сложный узел с построением карт отклонений и метрологическим контролем — 7-10 рабочих дней. Срочные заказы обсуждается индивидуально, в ряде случаев можем ускорить за счёт параллельного выполнения этапов.
Вы делаете спектральный анализ металла?
Да. Для этого используем рентгенофлуоресцентный анализатор TrueXR. Анализ показывает химический состав сплава. Спектральный анализ металла выполняется отдельно от сканирования — можно заказать и то, и другое вместе. Время проведения — от 30 минут.
Заключение
Обратное проектирование стало важным инструментом для исследования и документирования готовых изделий с целью их воспроизведения, внесения изменений и контроля качества. При грамотном подходе этот метод помогает компаниям усовершенствовать дизайн, оптимизировать производственные процессы и сократить затраты.
Благодаря современному 3D-оборудованию и ПО Twize предоставляет услуги реверс-инжиниринга для решения различных задач любой сложности — от изготовления ушедших с рынка запчастей до разработки новых продуктов.
