Сканирование домов в Софрино

Обмеры и наземное 3D‑сканирование

Задача

Подготовить обмерные чертежи фасадов и интерьеров строения.

Решение

Проведено 3D‑сканирование фасадов и внутренних помещений объекта. По результатам сканирования сформирован комплект обмерных чертежей в формате .DWG.

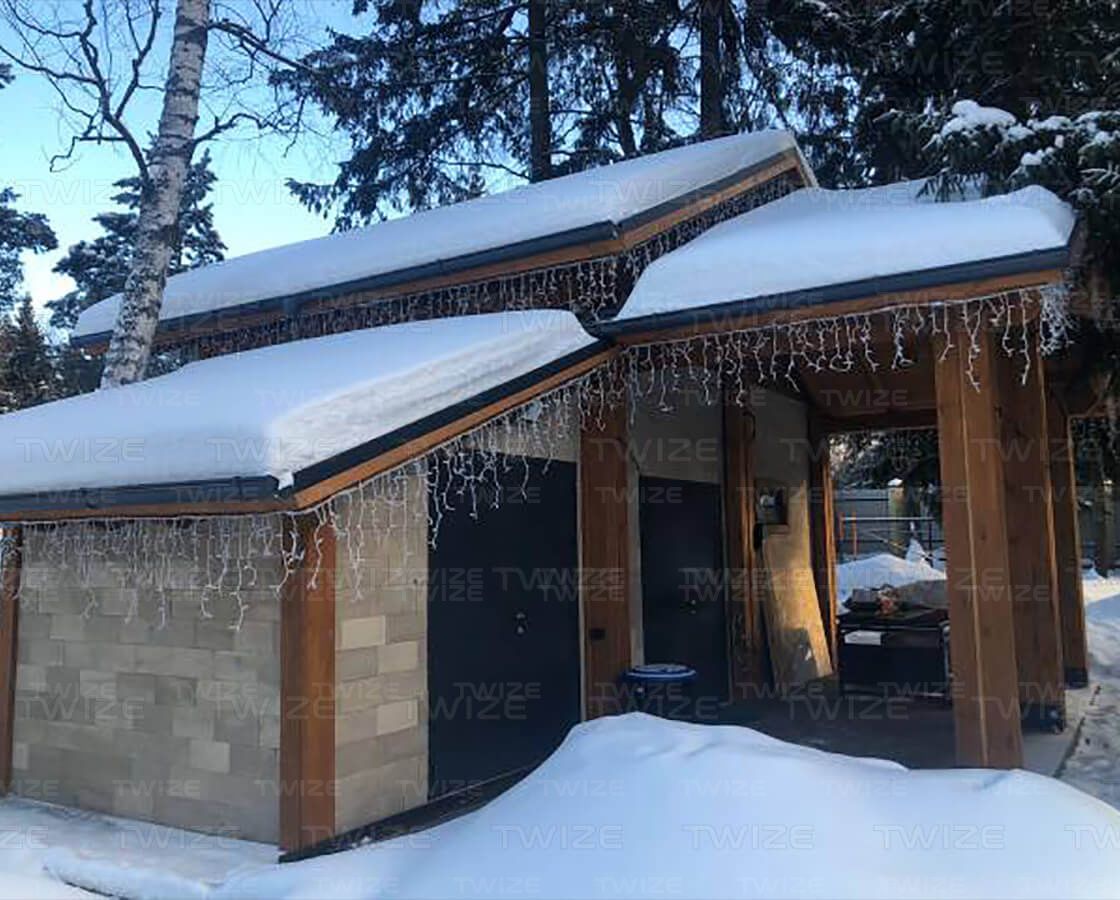

Фасад дома

Фасад дома

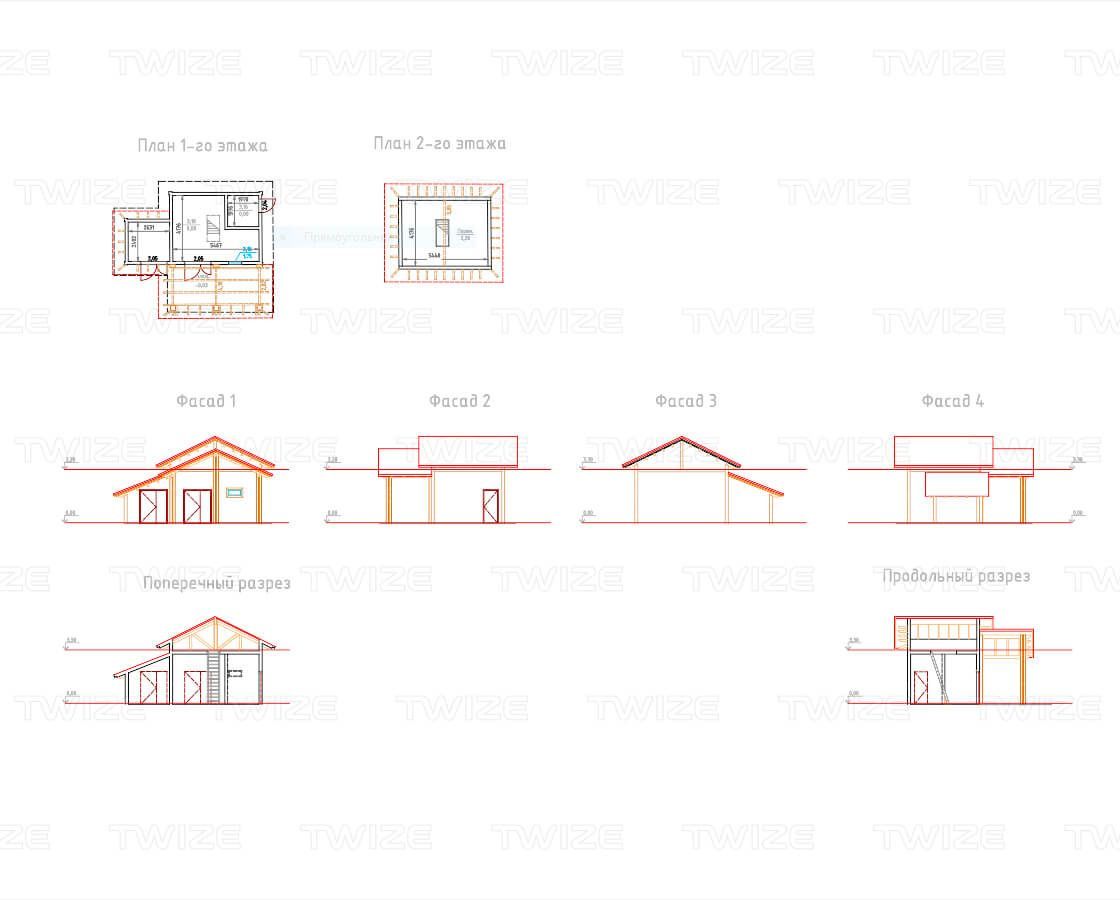

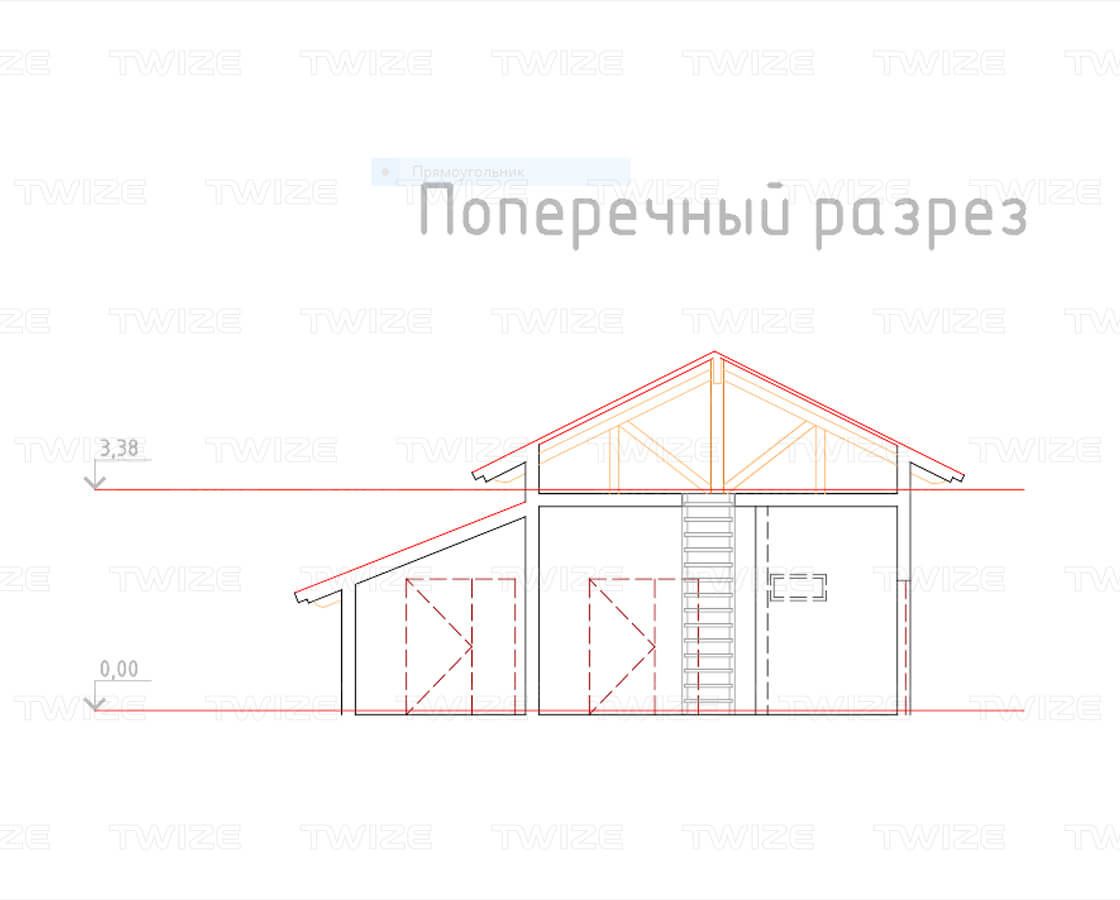

Обмерный чертеж здания (рис. 1)

Обмерный чертеж здания (рис. 1)

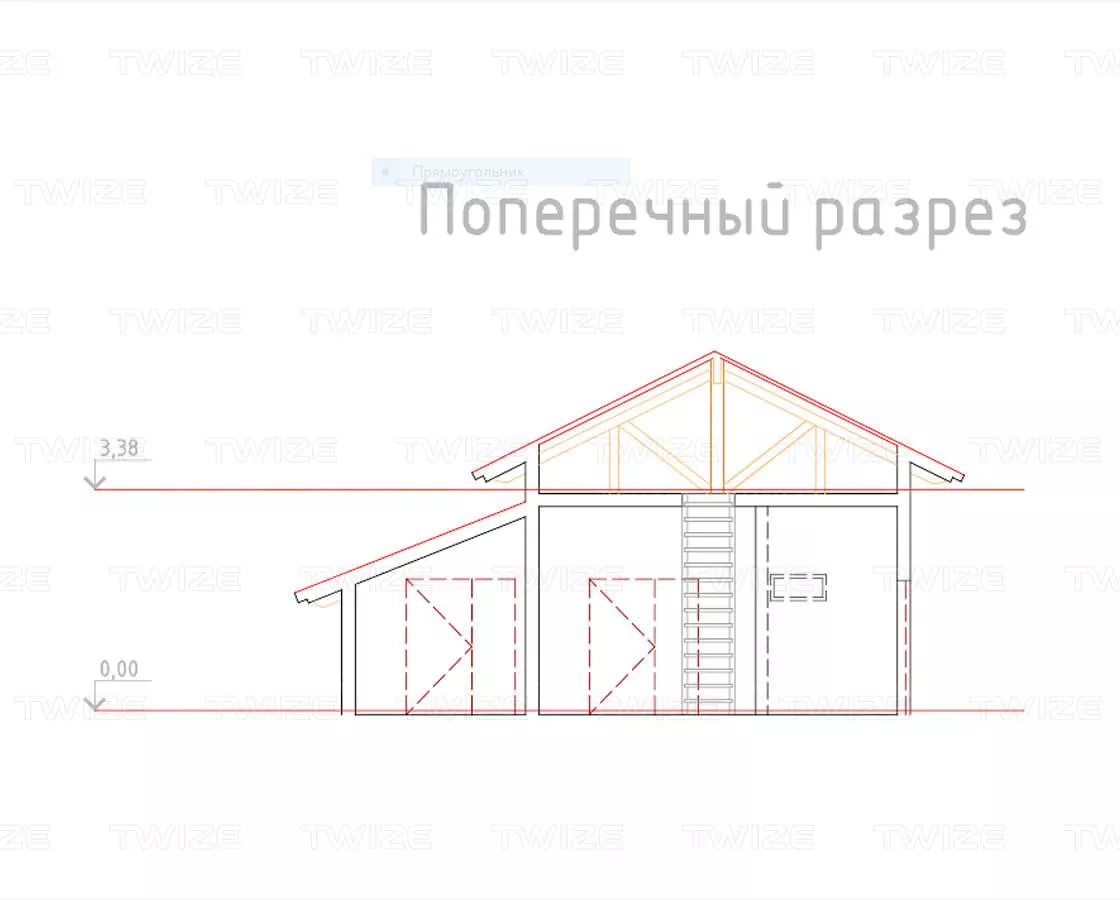

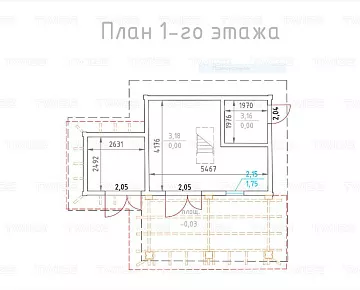

Обмерный чертеж здания (рис. 2)

Обмерный чертеж здания (рис. 2)

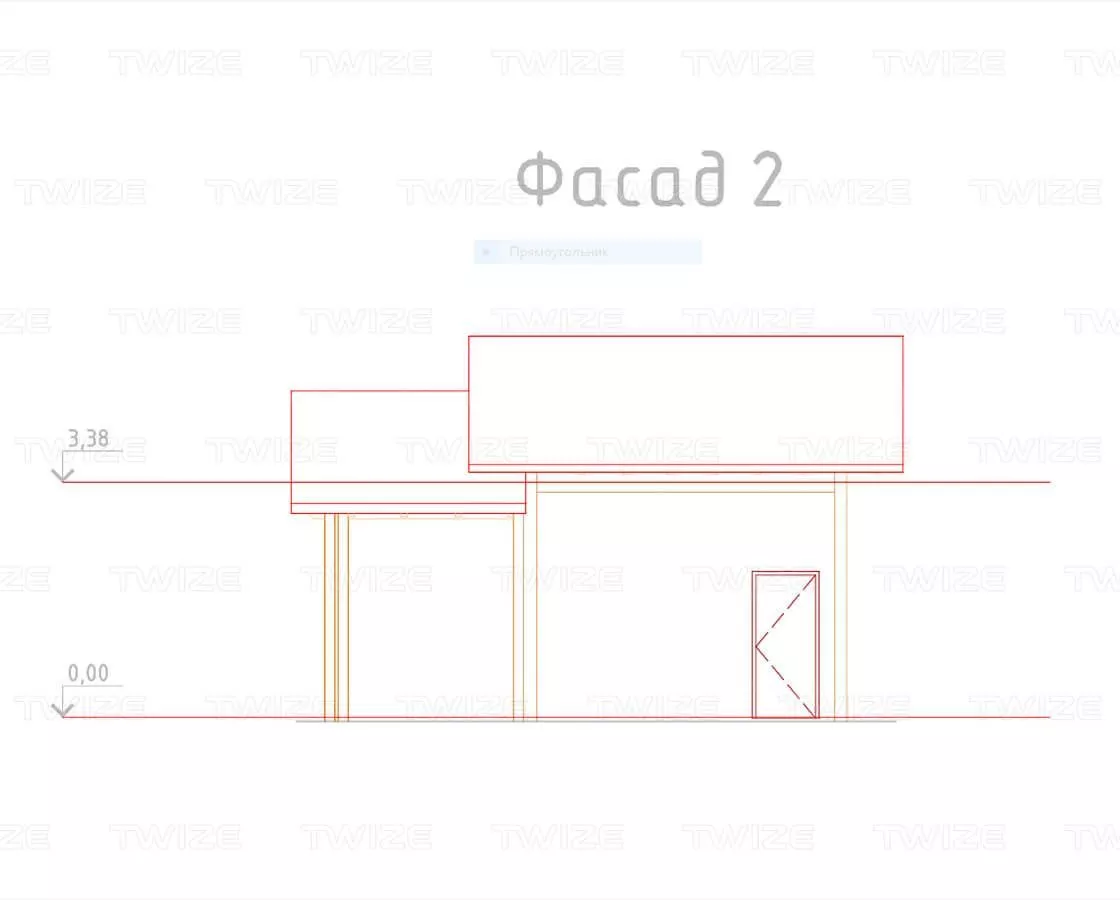

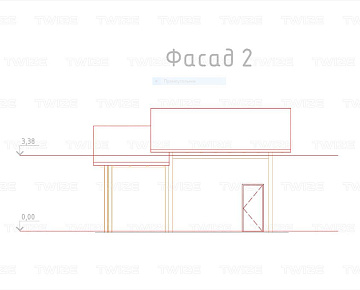

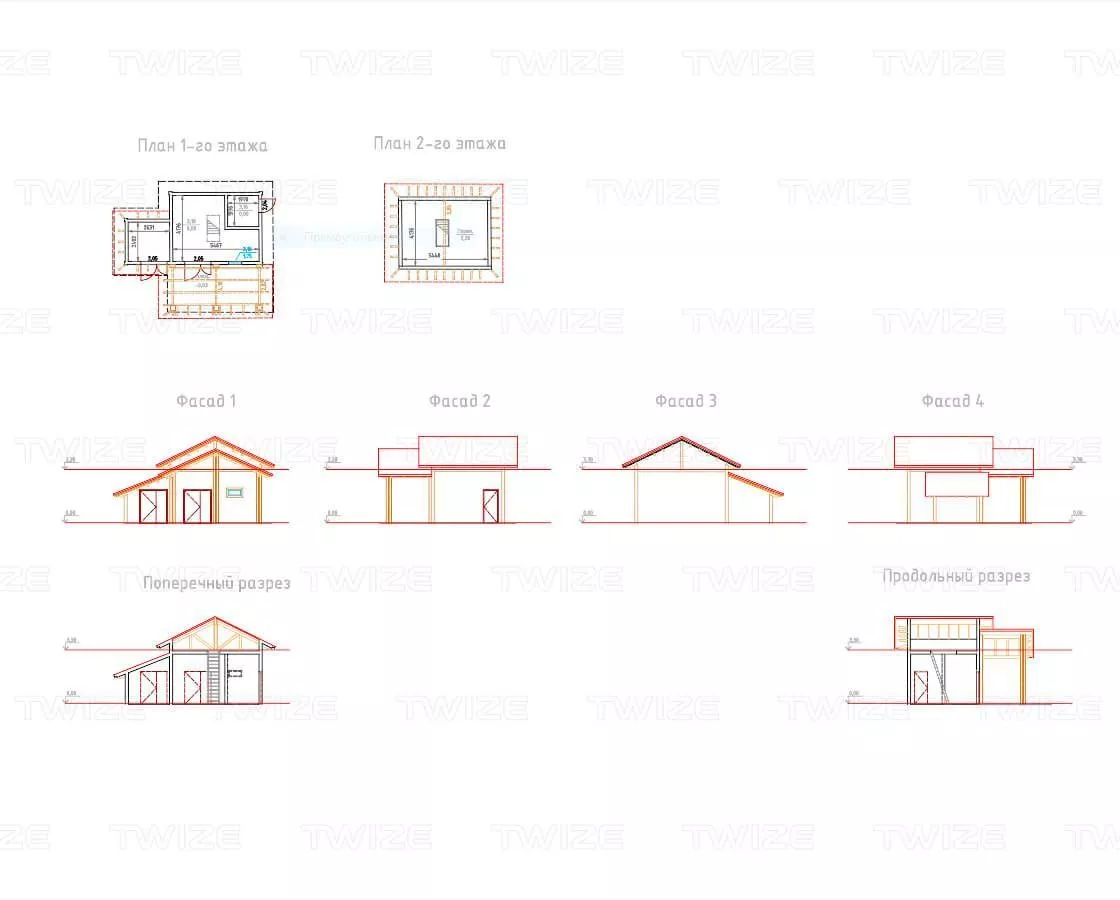

Обмерный чертеж здания (рис. 3)

Обмерный чертеж здания (рис. 3)

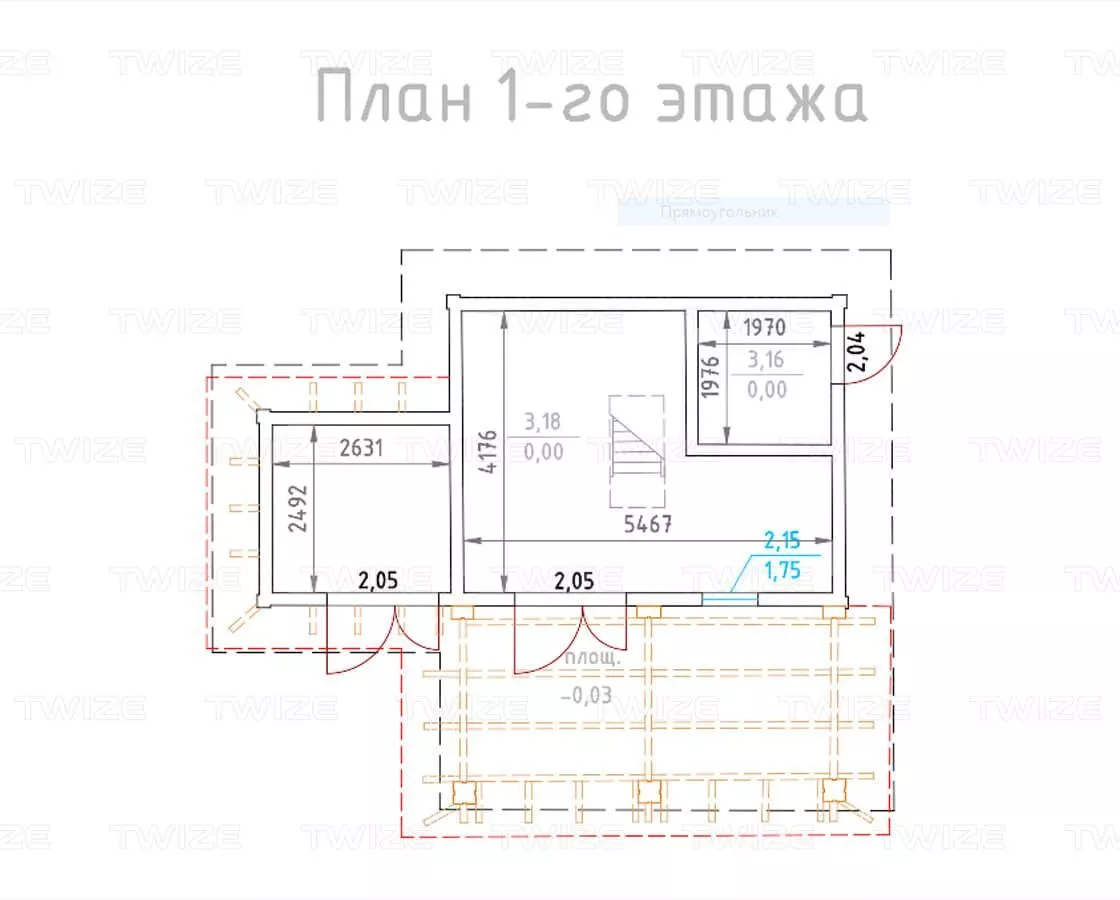

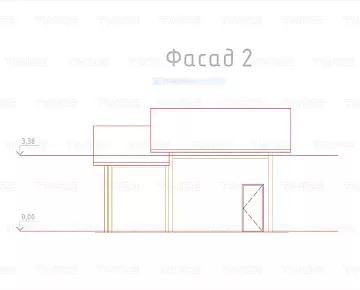

Обмерный чертеж здания (рис. 4)

Обмерный чертеж здания (рис. 4)

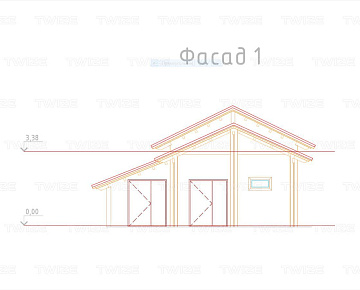

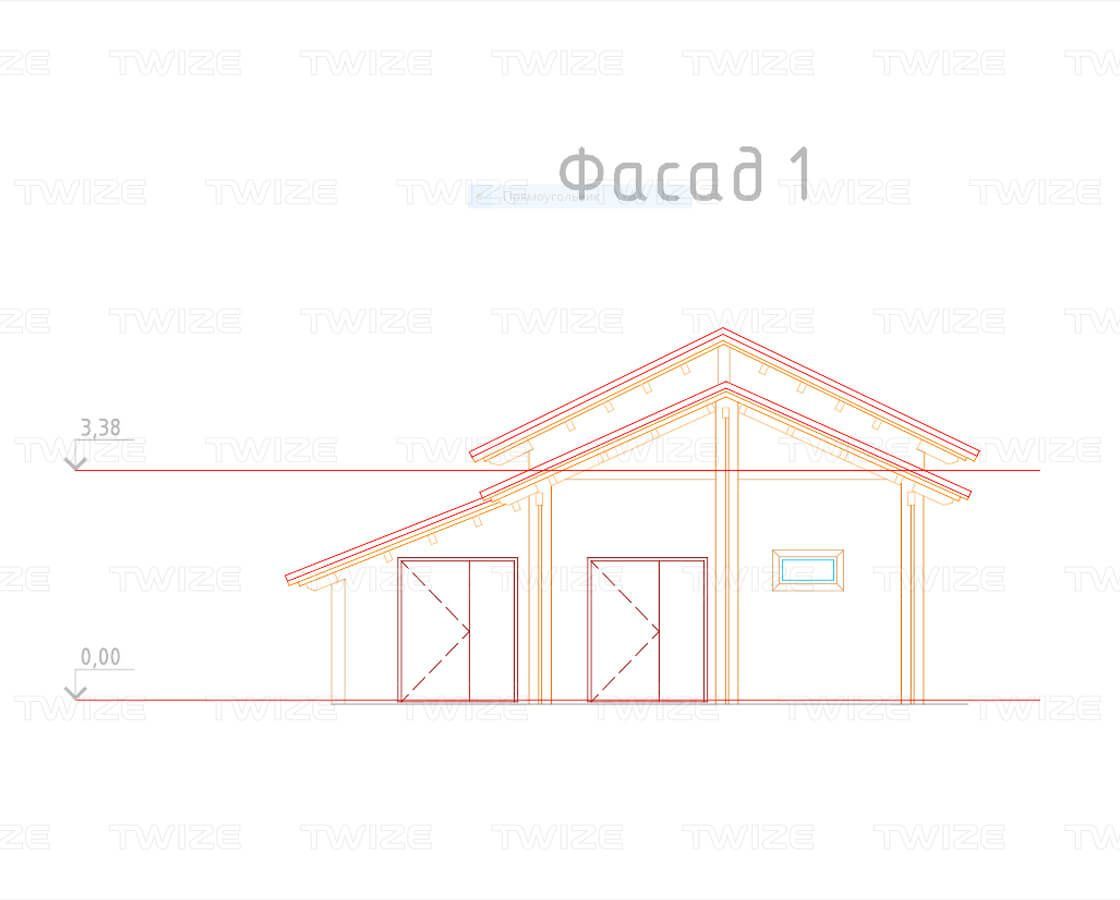

Обмерный чертеж здания (рис. 5)

Обмерный чертеж здания (рис. 5)

1 этап

3D‑сканирование

3D‑сканер:

Faro Focus S 150

Тип сканера:

лазерный стационарный

Точность данных сканирования:

3 мм

Время сканирования:

1 рабочий день

Результат 3D‑сканирования:

облако точек с установками сканера, размещенными в единой системе координат

Формат файла:

.RCP
2 этап

Создание обмерочных чертежей

Используемое ПО:

Autodesk AutoCAD

Время на подготовку чертежей:

5 рабочих дней

Результат работы:

обмерные чертежи и планы фасадов и интерьеров двух строений, включая два перпендикулярных разреза

Формат файла:

.PDF; DWG
