Задача

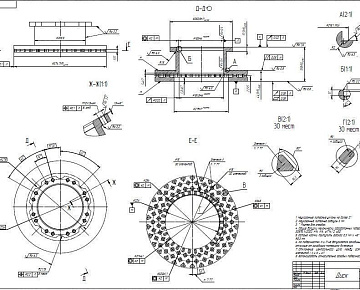

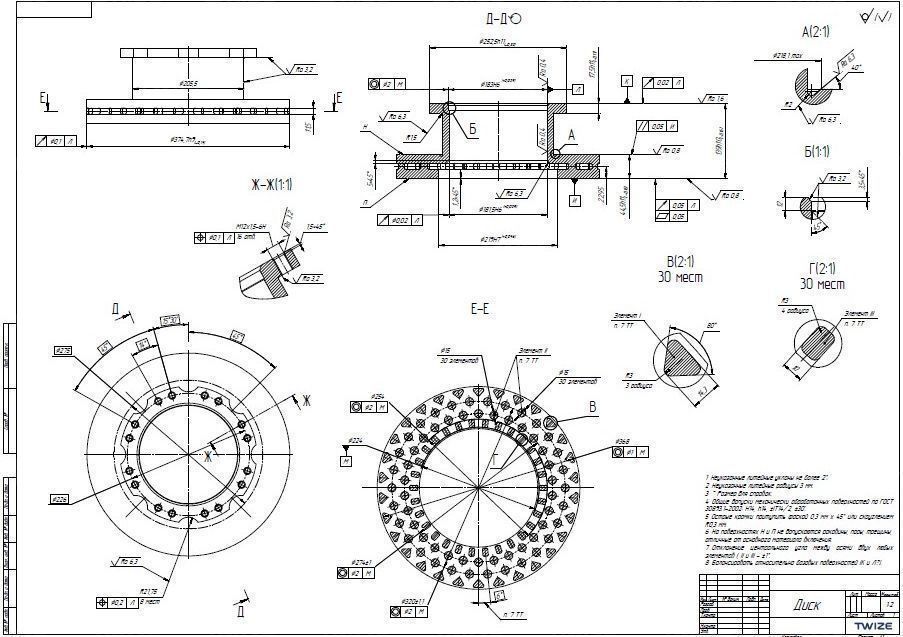

Получить CAD-модель для создания рабочей конструкторской документации тормозного диска.
Решение

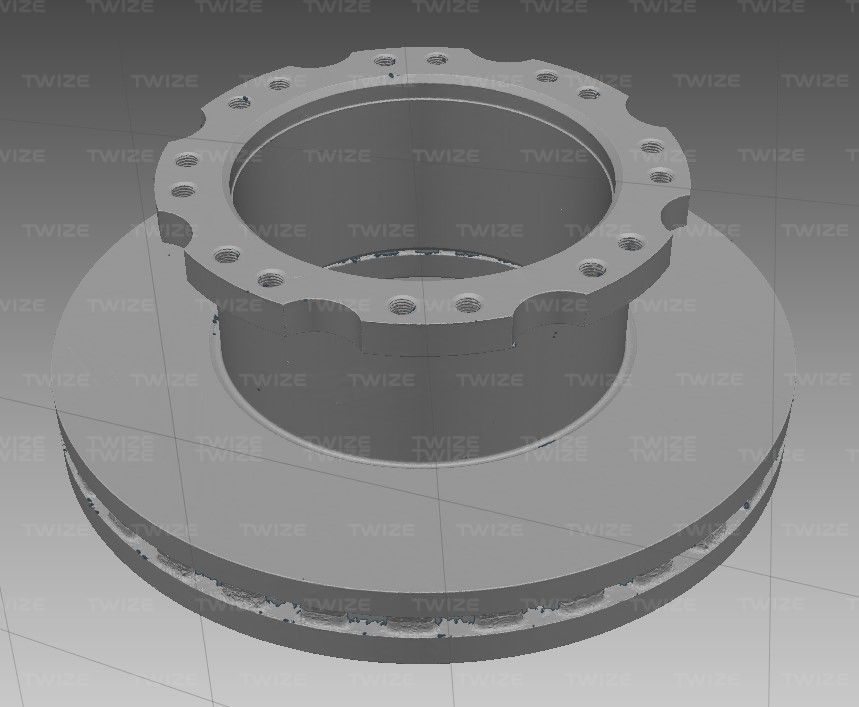

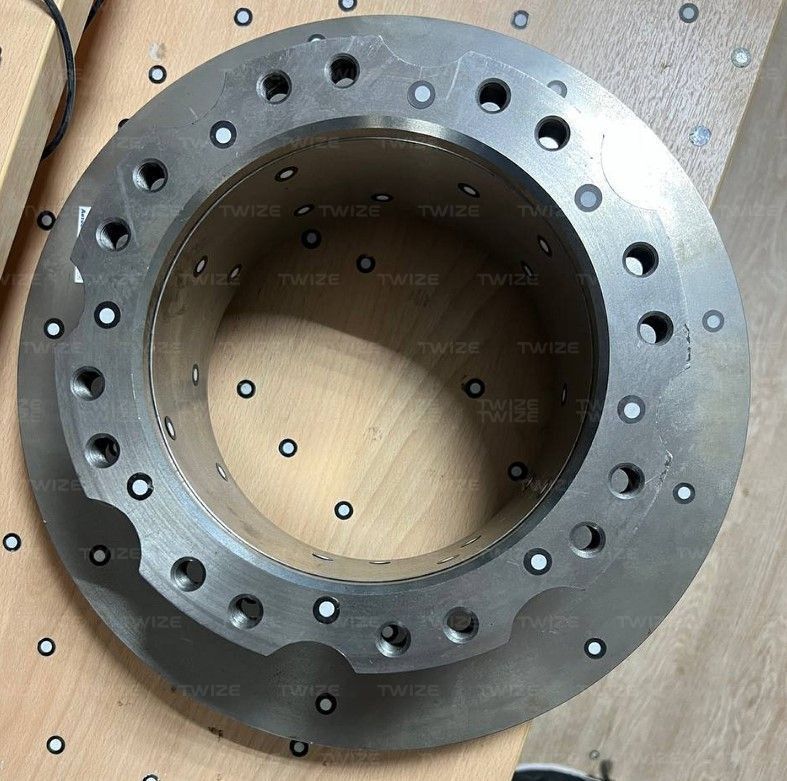

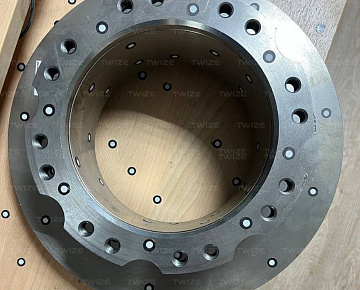

Было произведено 3D‑сканирование привезенной детали. По результатам сканирования (облаку точек) была выполнена твердотельная CAD‑модель.
-
-
1 этап
-
3D‑сканирование
3D-сканер метрологического класса Creaform HandySCAN 3D Black Elite
Тип 3D‑сканера:
мобильный лазерный 3D‑сканер
Габаритные размеры изделия:
375 х 140 мм
Точность данных сканирования:
30 микрон
Время сканирования:
1 час
Результат сканирования:

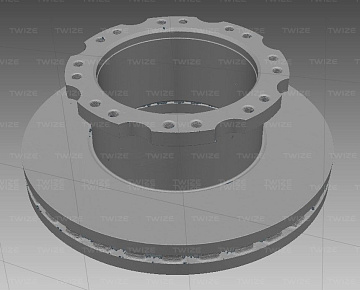

Полигональная 3D‑модель
Формат файла:
.STL
-
-
-
2 этап
-

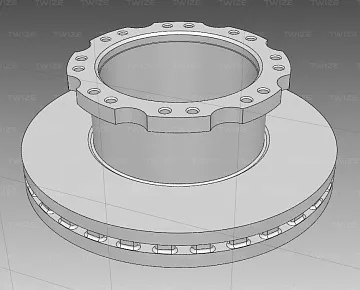

CAD‑моделирование
Используемое ПО:
Geomagic Design X
Время работы:
2 рабочих дня
Результат работы:

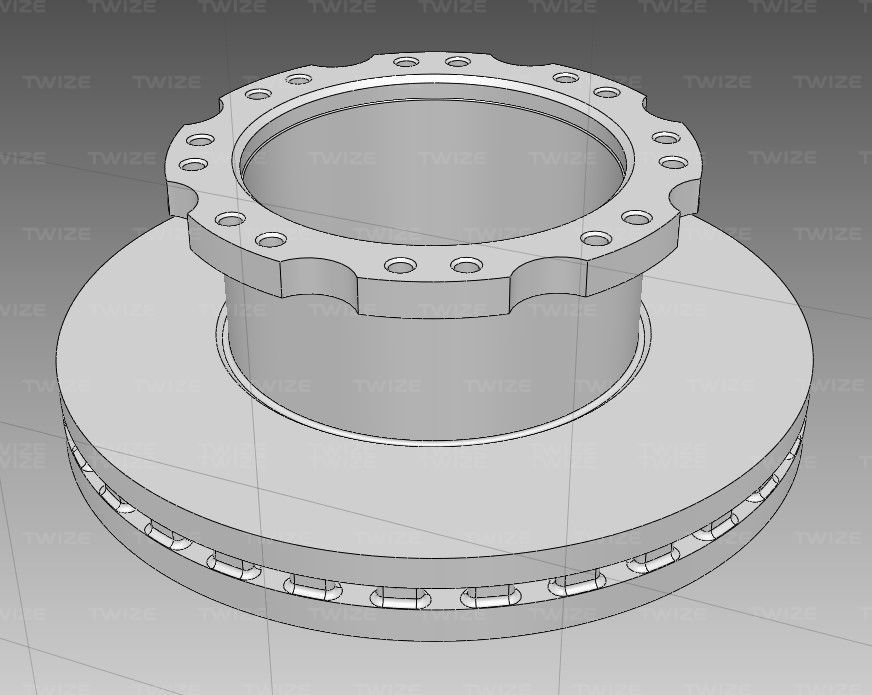

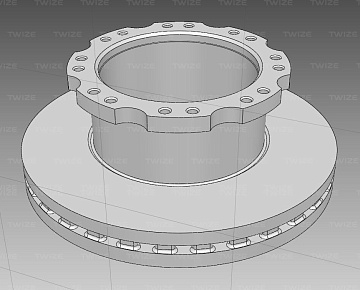

Твердотельная CAD‑модель
Формат файла:
*.STEP
-
