Комплексная разработка пресс-формы для серийного производства композитных воздушных винтов БПЛА

Задача

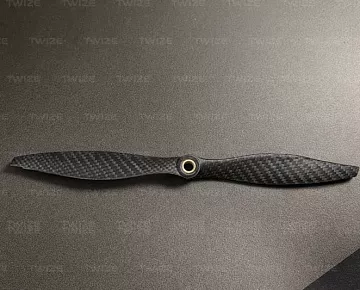

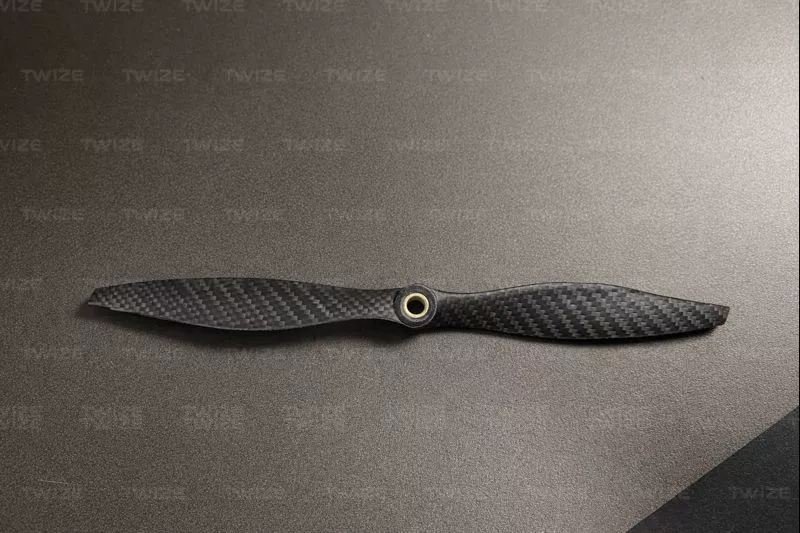

Организовать для клиента, производителя беспилотных систем, полный цикл подготовки технологической оснастки (пресс‑формы) для запуска серийного производства композитных воздушных винтов. В качестве исходного образца предоставлен один готовый винт, изготовленный из композитных материалов.

Основные требования заказчика

• Максимально точное воспроизведение геометрии эталонного винта, включая сложные аэродинамические поверхности и посадочные места

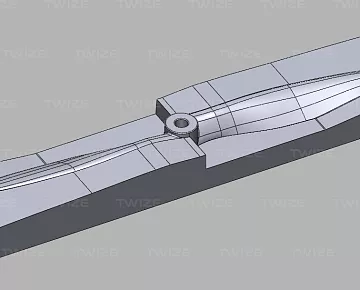

• Создание точной 3D‑модели не только самого изделия, но и рабочей пресс‑формы для его формования
• Сокращение времени и стоимости перехода от единичного образца к серийной технологии

Решение

Задача была решена с помощью полного цикла цифрового инжиниринга:

• Эталонный винт был оцифрован с помощью высокоточного лазерного 3D‑сканера. Данный этап обеспечил фиксацию реальной, а не теоретической геометрии изделия, включая все нюансы, возникшие при его ручном изготовлении.

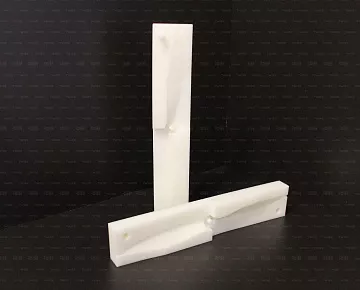

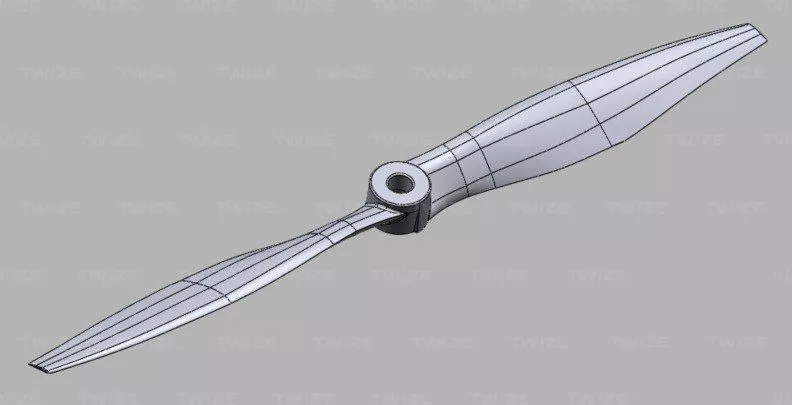

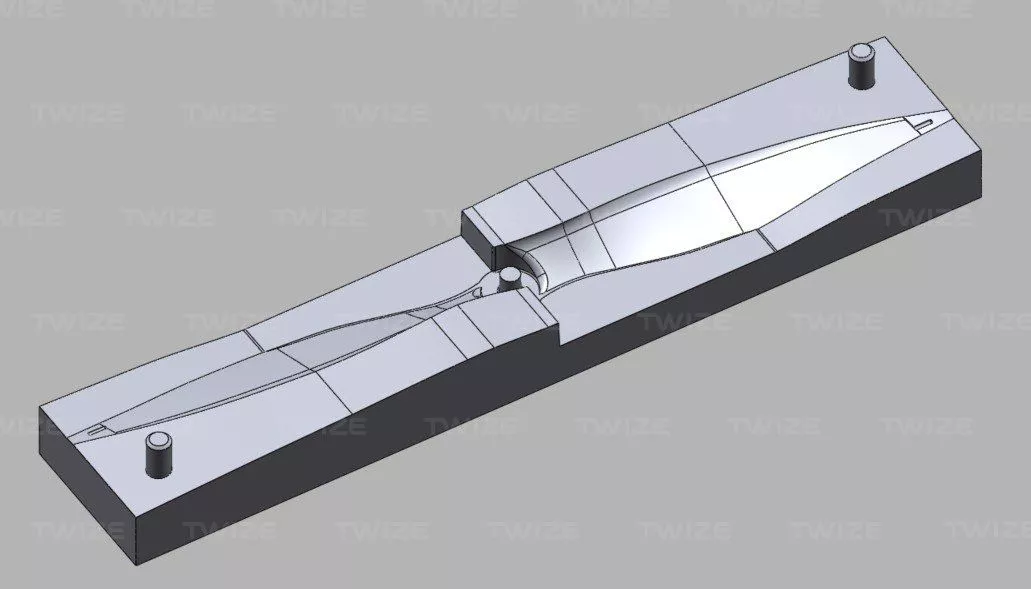

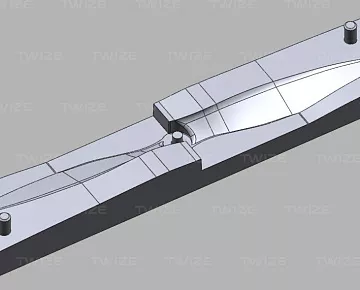

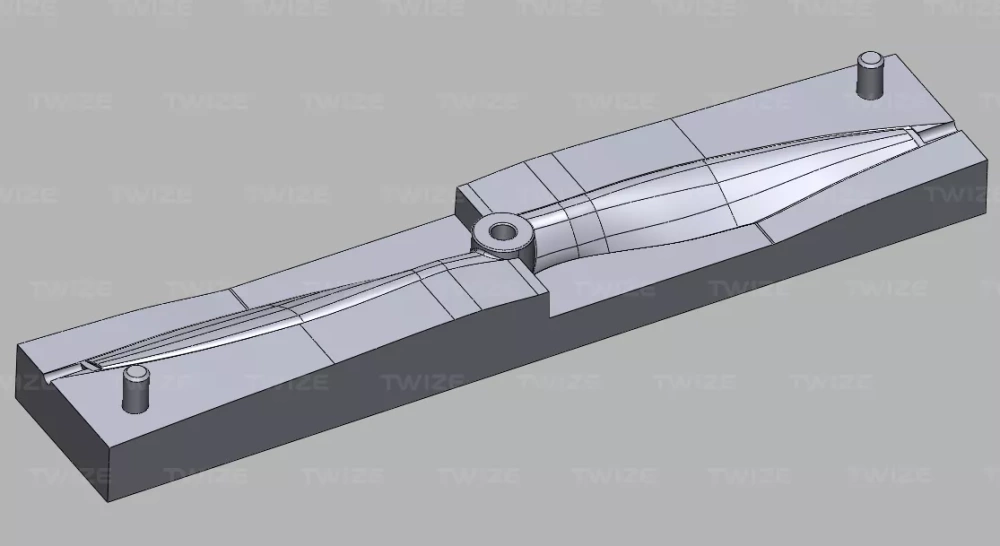

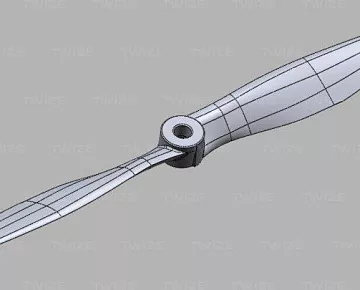

• На основе облака точек была создана 3D‑модель винта, идеально соответствующая эталону. Затем на ее основе спроектирована 3D‑модель двухсоставной пресс-формы с учетом литейных уклонов и технологических допусков.

Результат

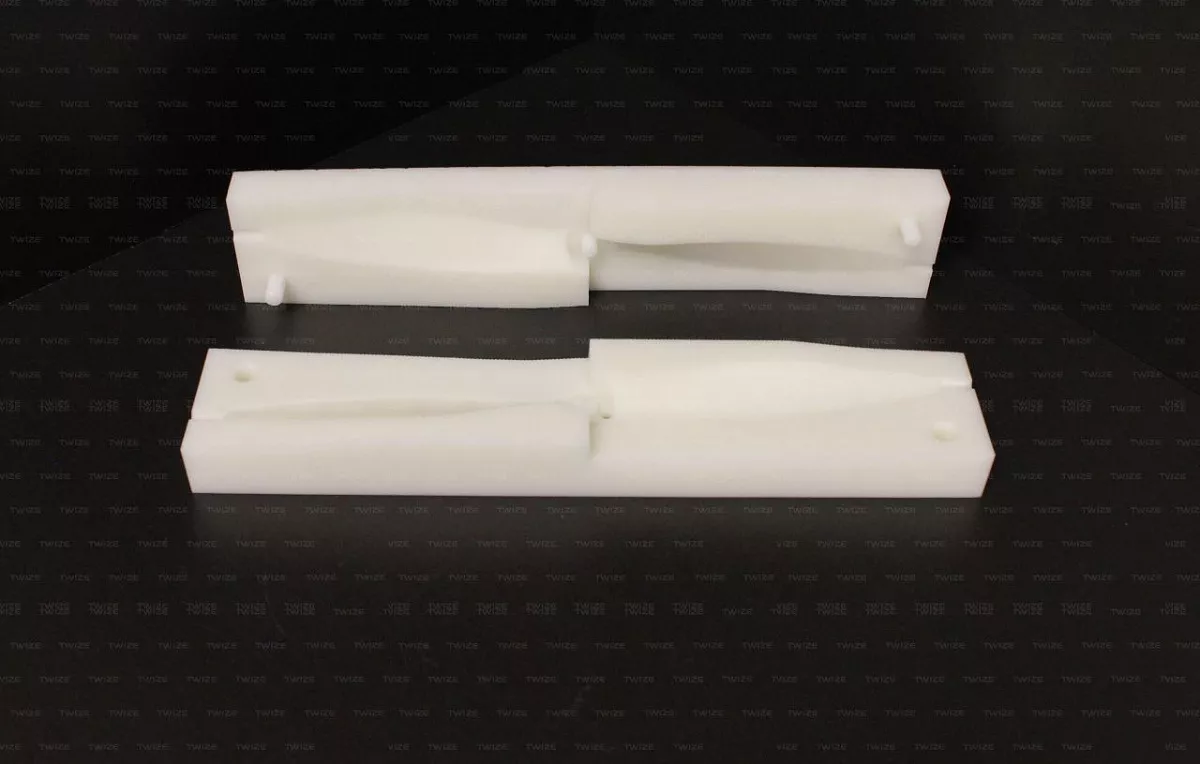

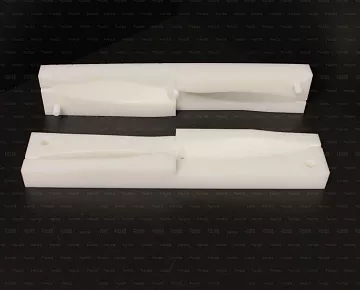

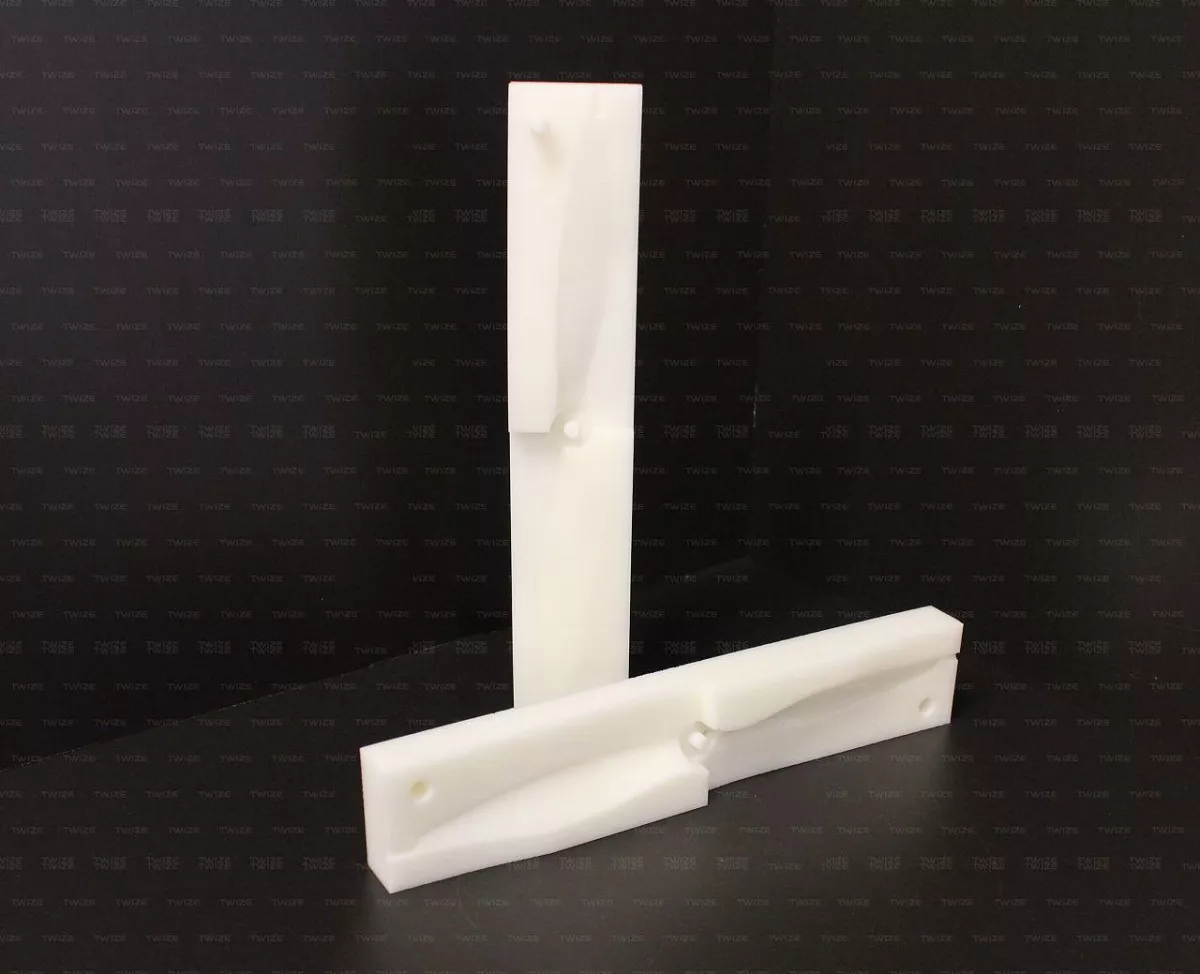

Клиент получил готовый инструмент для самостоятельного тиражирования высококачественных композитных винтов.

Благодаря высокоточному сканированию и моделированию все производимые винты являются идентичными копиями успешного эталонного образца, что критически важно для балансировки и летных характеристик БПЛА.

Ключевая ценность: заказчик решил задачу «под ключ» у одного подрядчика — от оцифровки до физической мастер‑модели, минимизировав риски.
