Задача
Создать методом обратного проектирования конструкторскую документацию колеса насоса для производства
Решение
Был проведен спектральный анализ детали, чтобы определить химический состав металла. На основании 3D-сканирования детали была сформирована CAD‑модель колеса насоса и выпущена конструкторская документация для производства.
-
-
1 этап
-

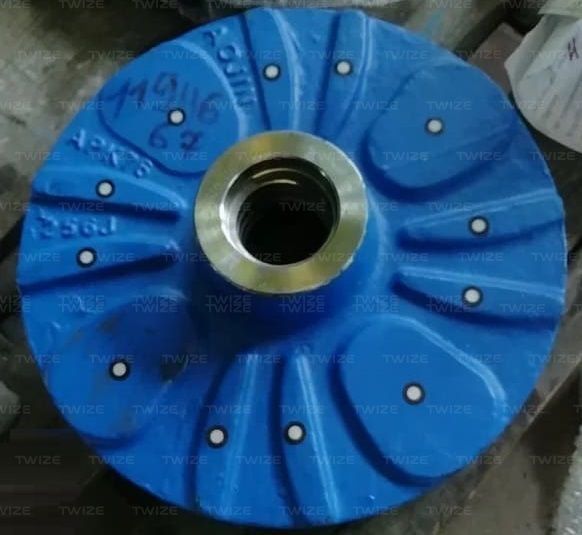

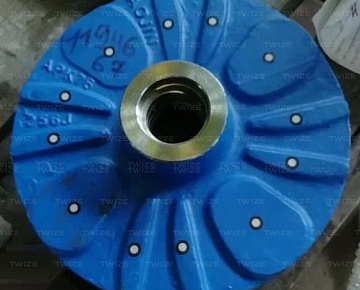

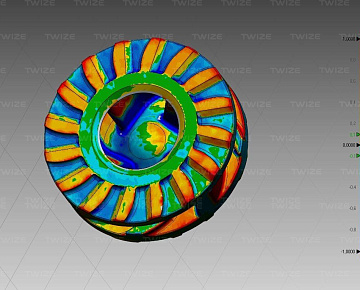

3D‑сканирование
3D‑сканер:
Creaform HandySCAN3D Black Elite
Разрешение сканирования:
0,3 мм
Точность сканирования:
30 микрон
Время сканирования:
1 рабочий день
Результат работы:
высокополигональная 3d-модель
Формат файла:
*.STL
-
-
-
2 этап
-

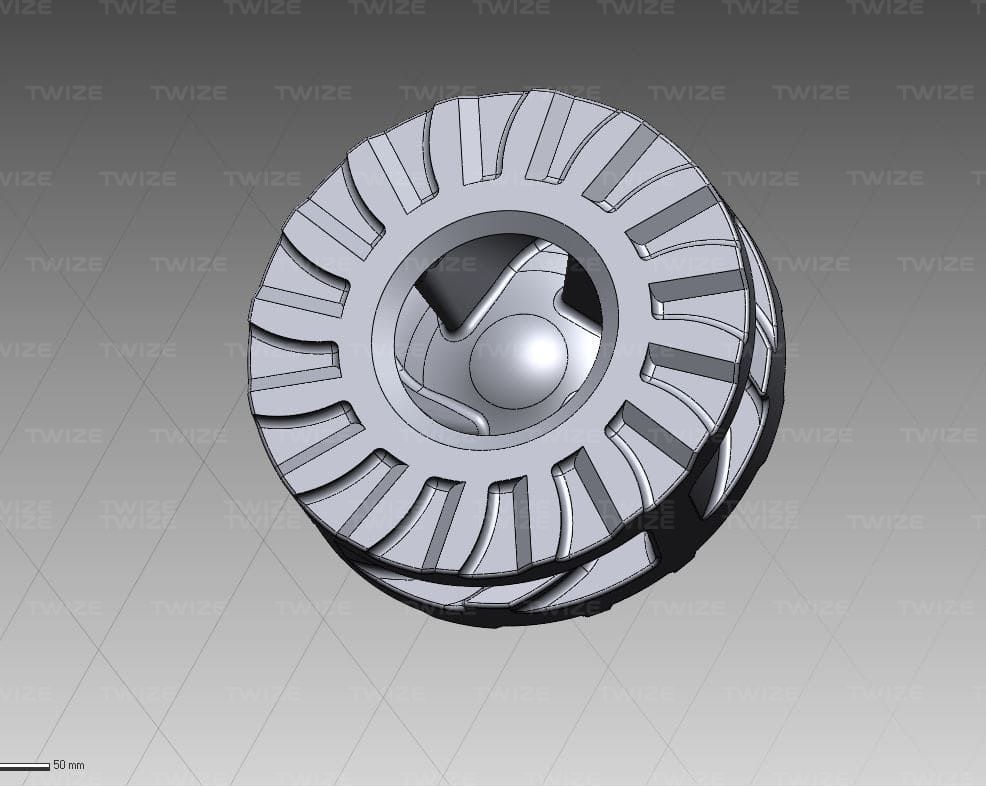

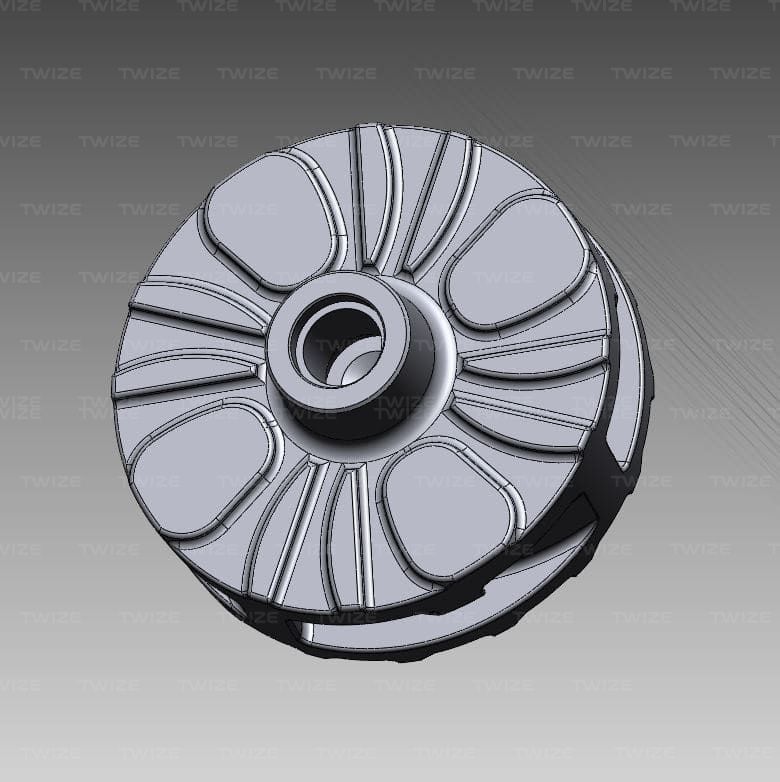

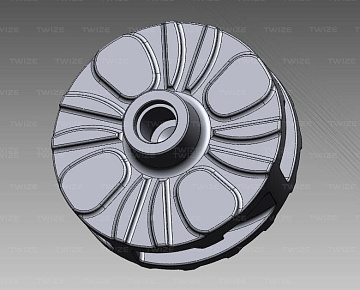

3D‑моделирование
Время работы:
3 рабочих дня
Точность моделирования:
до 100 микрон
Результат работы:
твердотельная CAD-модель
Формат файла:
*.RVT
-
-
-
3 этап
-

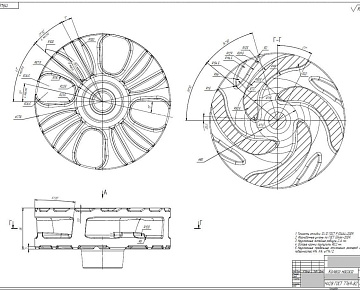

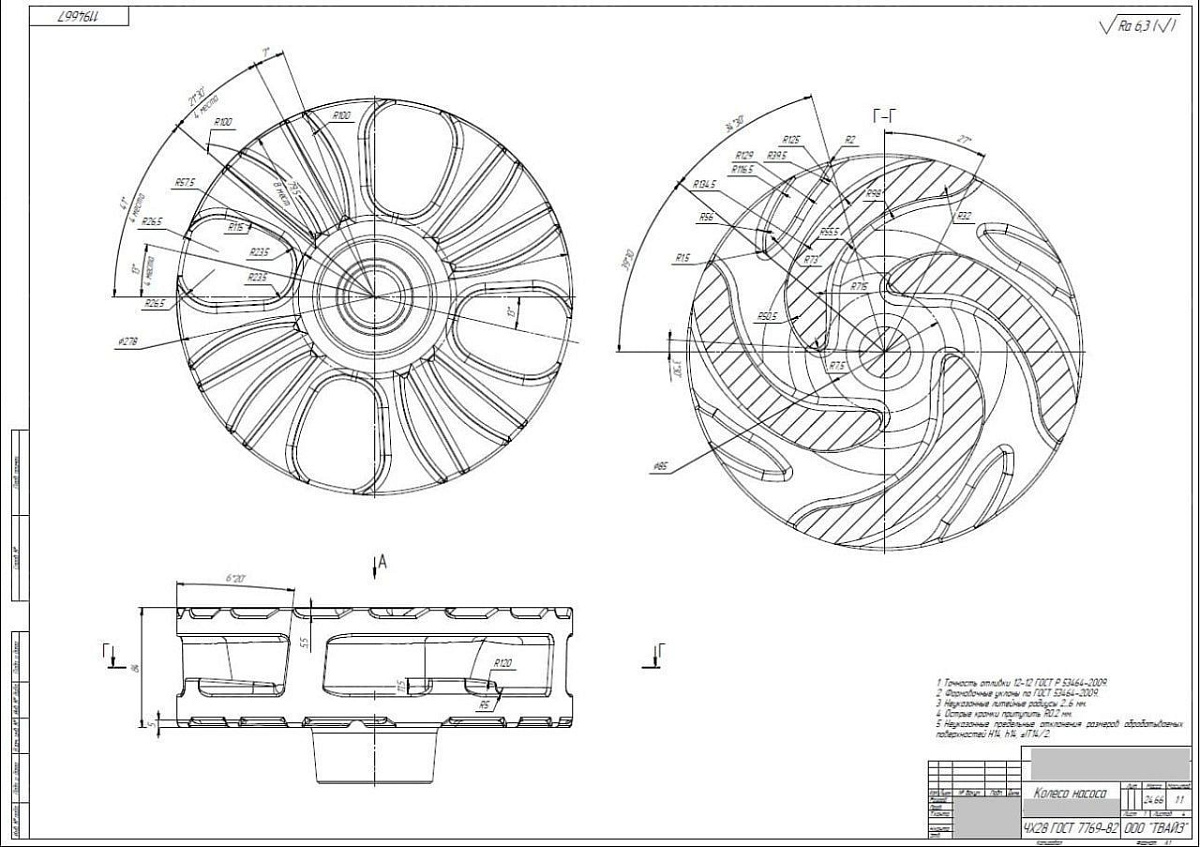

Создание РКД
Время работы:
2 рабочих дня
Результат работы:
выпуск чертежей А4, А3, А2 и т.д. по ЕСКД и ГОСТ
Формат файла:
*.PDF
-
