3D-сканирование и подсчет объема щебня в бункерах сложной формы для завода железобетонных конструкций

Задача

Требовалось получить точные данные по объему щебня, хранящегося в крытых бункерах сложной геометрической формы, а также выполнить обмер открытого склада песка для сверки с данными складского учета и инвентаризации.

Основные требования заказчика:

• Высокая точность замеров для достоверного расчета объемов сыпучих материалов
• Корректный учет сложной геометрии основания (бункера трапециевидной формы с частично скрытыми границами дна)
• Формирование документальной отчетности с визуализацией результатов (3D‑модели рельефа)
• Минимизация «человеческого фактора» по сравнению с традиционными методами обмера

Решение

Для выполнения поставленной задачи был задействован комплекс высокоточного лазерного сканирования и инженерной обработки данных:

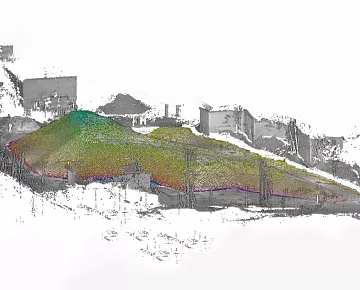

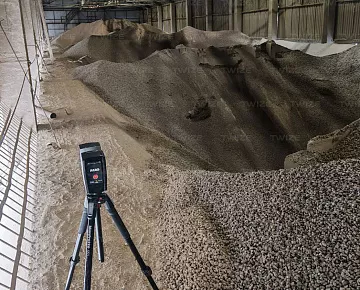

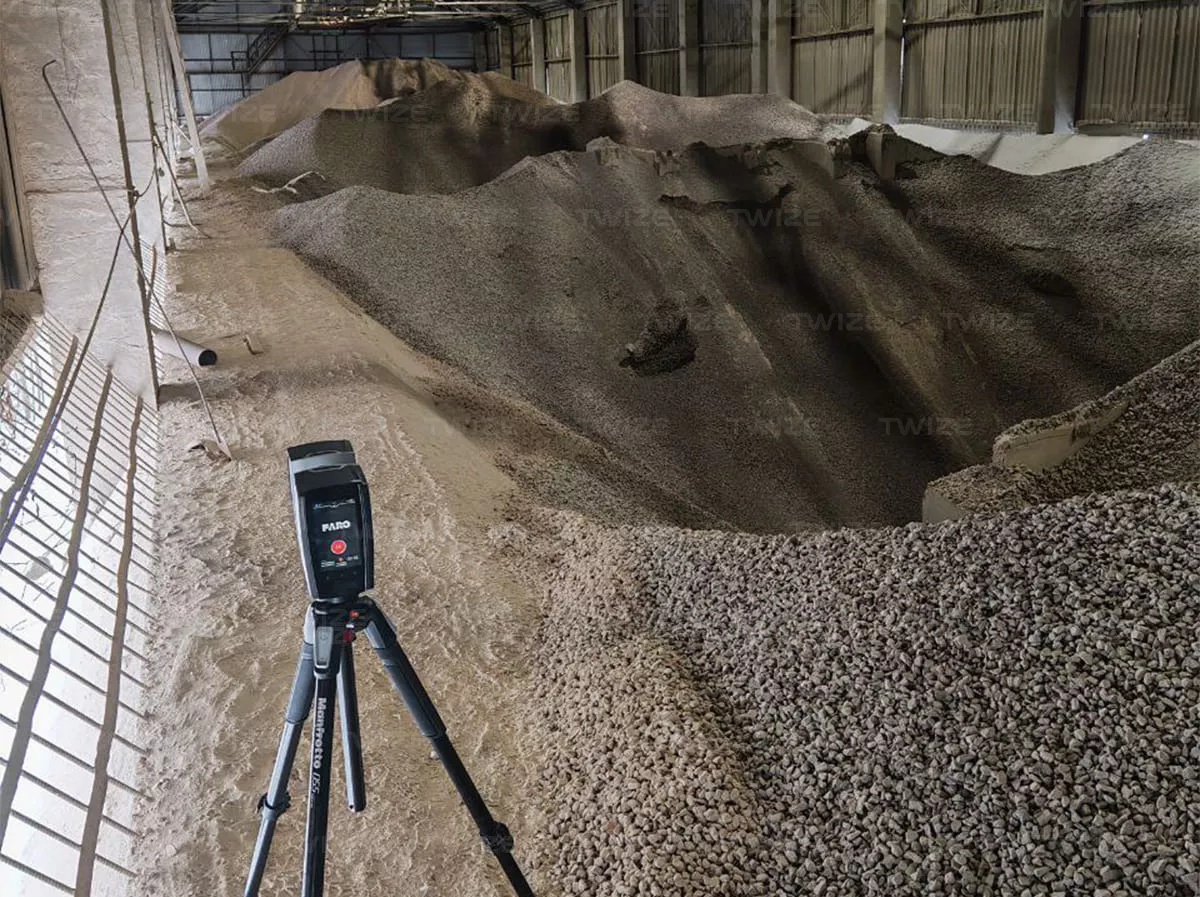

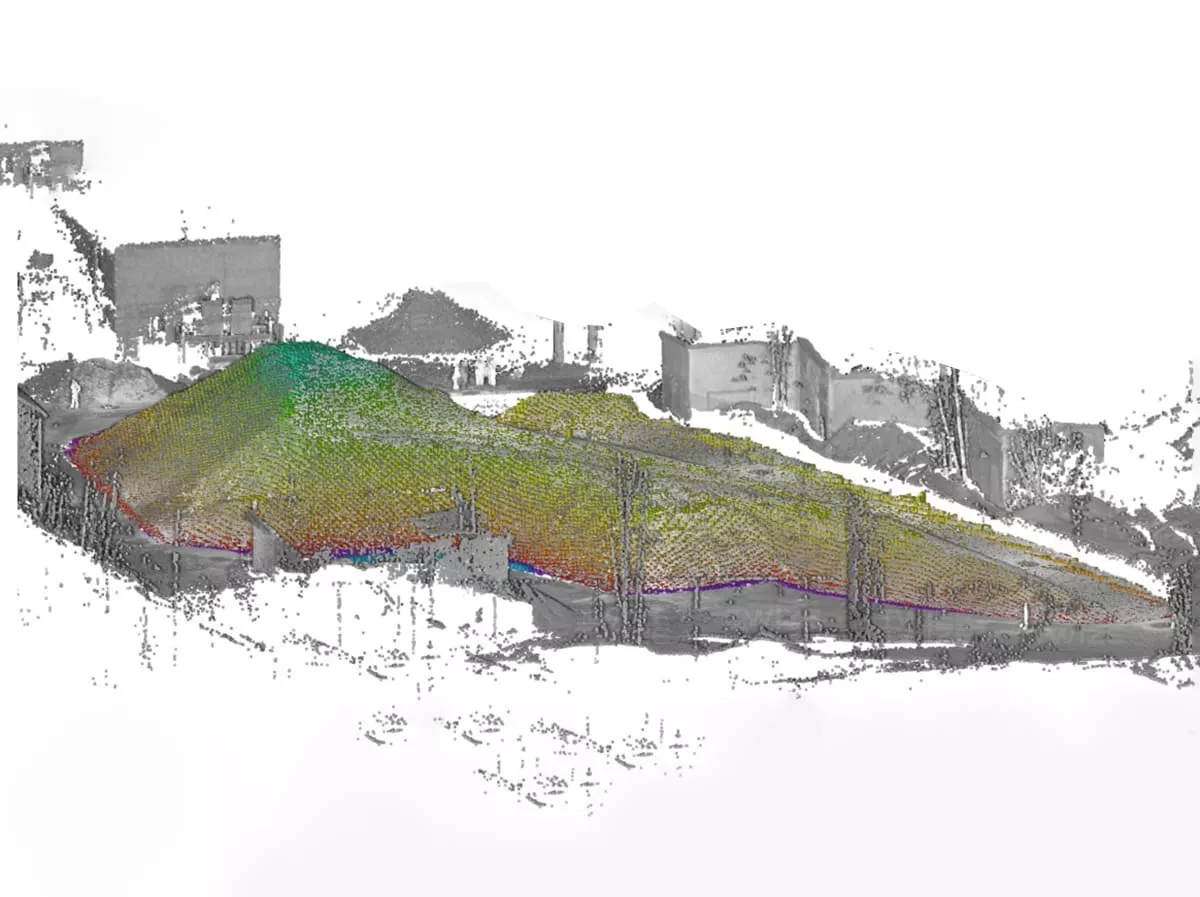

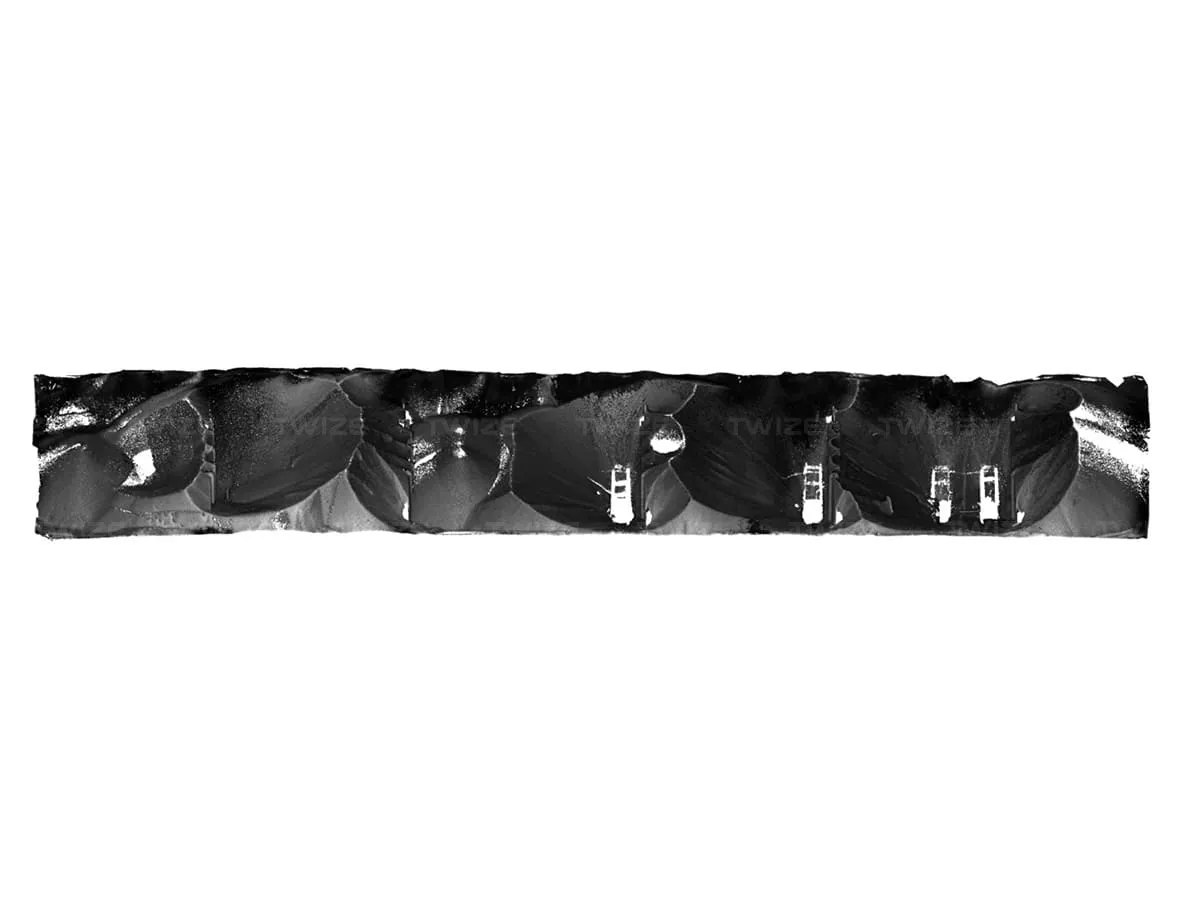

• Произведена съемка наземным лазерным сканером закрытого склада (бункеров с щебнем) и открытой площадки хранения песка, что позволило зафиксировать фактическую поверхность насыпей с высокой точностью.

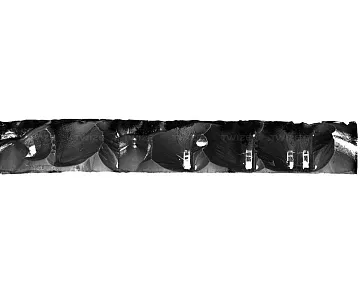

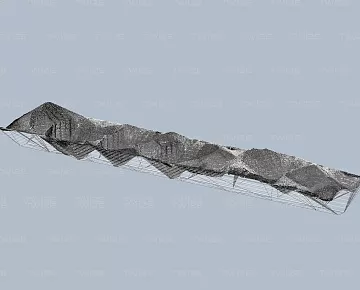

• В ходе камеральной обработки по облакам точек были построены цифровые 3D‑модели рельефа каждой насыпной кучи.

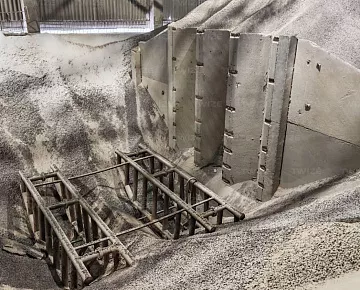

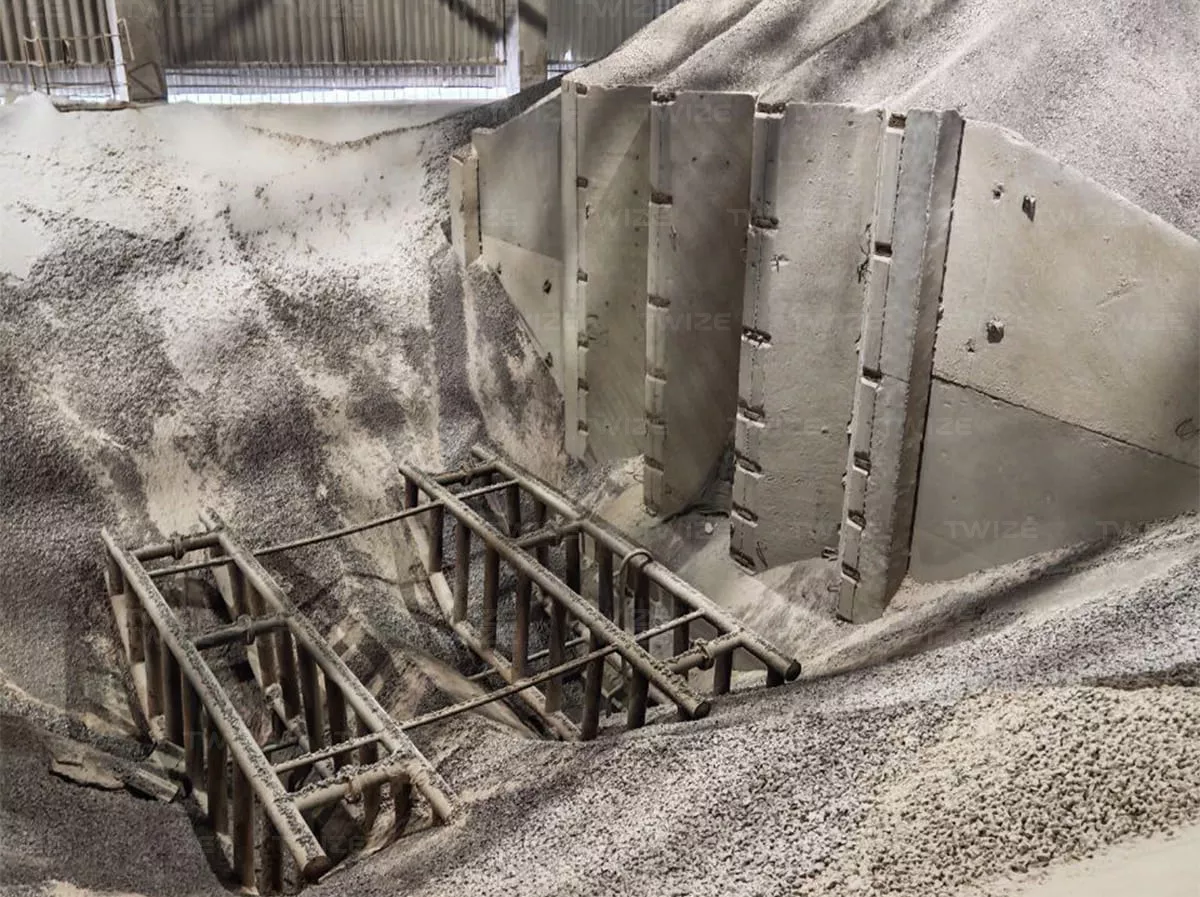

• Ключевым инженерным этапом стало моделирование базовой поверхности для бункеров: на основе сканов частично открытого дна трапециевидных емкостей наш инженер восстановил их истинную геометрию и рассчитал объем сырья относительно реального уровня основания, исключив погрешности, связанные с неровностями пола.

Результат:

Заказчику предоставлен полный отчет о фактических объемах щебня и песка, а также наглядные 3D‑модели, отображающие рельеф поверхностей сырья. Проведенные обмеры позволили провести точную инвентаризацию складских запасов.

Применение технологии лазерного сканирования ускорило проведение измерительных работ, а также обеспечило корректность расчетов в условиях нестандартной геометрии хранилищ.

Ключевая ценность: проект демонстрирует, что лазерное сканирование и 3D‑моделирование — это эффективный инструмент производственного контроля для предприятий стройиндустрии и горнорудной отрасли. Метод позволяет быстро и безопасно получать точные данные об объемах любых сыпучих материалов в условиях сложных хранилищ, полностью автоматизируя процесс подсчета, формируя доказательную базу при приемке материалов.
